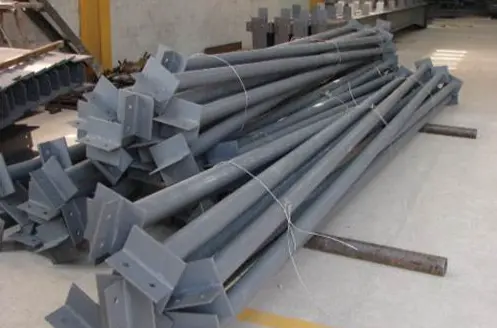

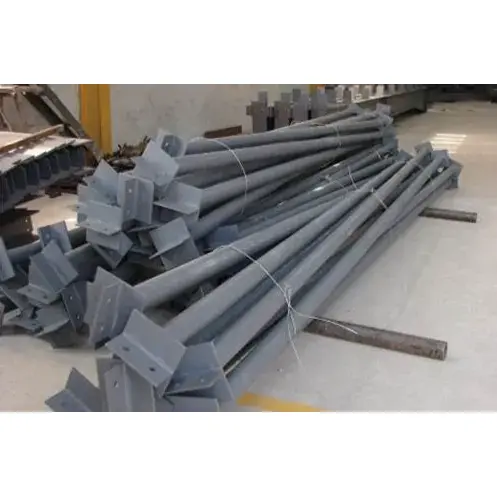

În clădirile fabricii de structuri din oțel și sistemele de cadru portal, elementul de tirant din oțel structural este o componentă de stabilizare longitudinală indispensabilă. Acest produs este fabricat din tuburi rotunde și secțiuni de oțel și este așezat pe toată lungimea clădirii. Conectează mai multe structuri de cadru din oțel și este proiectat special pentru a transfera forțele orizontale și a limita deplasarea componentelor. Atunci când este utilizat în combinație cu diferite componente de susținere, poate crește semnificativ rezistența laterală generală a clădirii. Produsul are o gamă largă de specificații și tehnici de prelucrare mature, ținând cont atât de eficiența construcției, cât și de siguranță. Este o componentă standard rentabilă pentru proiectele de structuri din oțel.
1. Codul industrial pentru tiranți este XG. Ele aparțin componentelor secundare orizontale longitudinale din cadrul portalului structurii de oțel, clădirilor fabricii și sistemelor de ferme și nu suportă sarcini verticale.
2. Element de tirant din oțel structural rezistă în principal la tensiunea axială și la presiunea axială. Este componenta de bază pentru construirea sistemului stabil al spațiului clădirii.
1. Transmite forțe longitudinale orizontale, rezistă forței vântului, efectelor cutremurelor și forței longitudinale de frânare generate de funcționarea macaralelor din fabrică.
2. Limitați deplasarea plană externă a grinzilor de oțel și a stâlpilor de oțel, scurtând efectiv lungimea de calcul a componentelor.
3. Combinat cu diverse componente de susținere, formează un sistem de structură complet rezistent la forța laterală pentru a asigura stabilitatea spațială a întregii clădiri.
1. Tirante rigide: pot rezista atât la tensiune, cât și la presiune. Sunt cele mai utilizate pe piață și sunt fabricate în mare parte din țevi rotunde de oțel. Acestea sunt de obicei aranjate pe coama acoperișului, vârful stâlpilor și în pozițiile de înălțime corespunzătoare ale grinzilor macaralei.
2. Tirante flexibile: pot rezista doar la tensiune. Sunt fabricate din oțel rotund sau oțel cu un singur unghi și, în general, nu sunt utilizate ca tiranți principale standard.
1. Elementul de tirant din oțel structural este utilizat pentru a conecta cadrul principal al portalului și grinzile de oțel. Este realizat din țevi rotunde din oțel și este responsabil pentru transmiterea forței axiale longitudinale totale.
2. Barele de legătură pentru acoperișuri sunt împărțite în tipuri ZLT și XLT. Acestea sunt folosite doar pentru a conecta ferme de acoperiș și sunt fabricate din oțel rotund fin. Ele joacă doar un rol de ancorare locală.
1. Principalele materiale utilizate sunt țevile din oțel cu cusături drepte laminate la cald și țevile din oțel fără sudură. Pentru proiectele de rutină, este selectat materialul Q235B, în timp ce pentru condiții de întindere mare și de încărcare mare, este utilizat materialul Q355B.
2. Specificațiile comune ale țevii sunt diametrul exterior combinat cu grosimea peretelui, care sunt ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 și ∅159×4,0.
3. Lungimile standard ale materiilor prime sunt împărțite în 6m, 9m și 12m. Tijele care depășesc lungimea standard vor fi conectate la fața locului.
1. Plăci de capăt: Materialul este același cu materialul principal al țevii, cu grosimea cuprinsă între 8 mm și 16 mm. Găurile pentru șuruburi sunt prelucrate în prealabil conform desenelor pentru îmbinarea șuruburilor cu grinzi de oțel și flanșe de coloane de oțel.
2. Plăci nervurate de armare: Plăcile de rigidizare triunghiulare sunt adăugate la pozițiile de sprijin solicitate pentru a evita deformarea locală a plăcilor de capăt. Acest accesoriu poate fi omis în clădirile cu deschidere medie.
3. Poziția găurii rezervată: Fabrica prelucrează în mod uniform găurile pentru șuruburi, găurile de conectare pentru colțuri și susține găurile de ancorare pentru a asigura acuratețea asamblarii la fața locului.
1. Șuruburi de conectare: În condiții obișnuite, utilizați specificațiile M16 și M20 de șuruburi obișnuite de grad 4,8; pentru macarale, zone de apărare seismică și fabrici de sarcini grele, utilizați șuruburi de înaltă rezistență de grad 8,8.
2. Accesorii auxiliare: Fiecare tirant este echipat cu şaibe plate, şaibe elastice şi piuliţe groase cu aceleaşi specificaţii. Toate accesoriile sunt tratate uniform pentru anticoroziune.
1. Tratament anticoroziv al fundației: Pentru proiecte obișnuite, se adoptă îndepărtarea manuală a ruginii de gradul St3; pentru proiectele cheie, este implementată îndepărtarea ruginii prin sablare de gradul Sa2.5. Stratul de bază și stratul superior sunt aplicate, cu grosimea totală a filmului uscat controlată între 60 μm și 100 μm.
2. Configurație anti-coroziune ridicată: pentru medii corozive exterioare și cu umiditate ridicată, se adoptă procesul general de galvanizare la cald. Cantitatea de galvanizare pe două fețe nu este mai mică de 275 g/㎡.
3. Tratament de protecție împotriva incendiilor: Pentru tijele situate în zonele de incendiu, aplicați acoperiri ignifuge de tip subțire cu un timp de rezistență la foc de 0,5 ore până la 1 oră.
Elementul de legătură din oțel structural nu poate funcționa independent și trebuie combinat cu alte componente. Pe orizontală, este combinat cu suporturi orizontale pentru acoperiș și suporturi transversale pentru coloane, iar pe verticală, este combinat cu suporturi verticale și bretele de colț pentru a forma un sistem de sprijin general închis și stabil.
1. La cota superioară a stâlpilor clădirii, instalați tiranți rigidi pe toată lungimea.
2. Pe coama acoperișului fabricii, instalați tiranți rigidi de-a lungul întregii linii.
3. Pentru fabricile echipate cu macarale, adăugați tiranți la flanșele superioare și inferioare ale grinzilor macaralei.
4. La capetele grinzilor de oțel, în zonele cu secțiuni transversale variabile și la diferite noduri de sprijin, creșteți numărul de tije pentru a spori stabilitatea.
1. Completați componentele finite, inclusiv corpul principal al țevii rotunde, ambele plăci de capăt și plăcile de rigidizare necesare, după cum este necesar.
2. Numerele de serie specifice componentelor, certificatele de calificare din fabrică și documentele de garantare a calității materialelor pentru materiile prime.
3. Accesorii de instalare potrivite în mod corespunzător, cum ar fi șuruburi, piulițe și șaibe, în funcție de numărul de componente.
4. Componente finite care au suferit un tratament de acoperire sau galvanizare la cald.
5. Desene detaliate ale nodurilor de instalare în scopuri de construcție.
1. Capacitate puternică de ancorare, rezistând în mod eficient presiunii vântului din exterior și împiedicând agitarea sau înclinarea generală a cadrului din oțel.
2. Element de tirant din oțel structural simplu, ușor, ușor de instalat la fața locului, îmbunătățind semnificativ progresul general al construcției.
3. Realizați cu precizie funcția de poziționare, controlând uniform starea de forță a întregii clădiri, făcând forța structurală mai echilibrată.
4. Proces anticoroziv complet, chiar și atunci când este utilizat în medii exterioare pentru o lungă perioadă de timp, nu este predispus la rugină și deteriorare.
5. Specificații și categorii complete de produse, potrivite pentru structurile de cadru portal, diverse fabrici de cadre din oțel și alte tipuri de clădiri.
6. Cost redus de investiție, efect remarcabil de armare structurală, îmbunătățind semnificativ coeficientul general de siguranță al clădirilor cu structură de oțel.
1. Secțiunea circulară a țevii prezintă o performanță excelentă de încărcare. Elementul de tirant din oțel structural poate fi atât întins, cât și comprimat, cu moment de inerție uniform în toate direcțiile. Acesta suportă doar forța axială și nu generează momente încovoietoare suplimentare. Suporturile unghiulare din oțel și barele rotunde din oțel pot fi doar întinse și, atunci când sunt sub compresie, sunt predispuse la flambaj și deformare. Locațiile care necesită presiune și poziționare, cum ar fi coama acoperișului și vârful coloanei, pot folosi numai tiranți circulari pentru țevi.
2. Tijele sunt așezate uniform de-a lungul direcției longitudinale a clădirii, transmitând continuu forța, conectând fiecare cadru rigid independent într-o structură spațială generală. Suporturile transversale sunt dispuse discontinuu, iar tiranții fixează doar o singură ferme de acoperiș, neputând atinge constrângerea longitudinală completă.
1. Țevile sunt materiale gata făcute standard de piață, cu procese simple de tăiere, sudare și găuri și un ciclu de producție scurt. În comparație cu componentele de tip cutie și componentele din oțel în formă de H, costul personalizării este mai mic, iar viteza de aprovizionare este mai rapidă.
2. Sub premisa aceleiași capacități de susținere a presiunii, greutatea proprie a tiranților de țeavă circulară este mult mai mică decât cea a oțelului în formă de H și a grinzilor I. Când este utilizat pe o suprafață mare în mod continuu, poate controla eficient costul total al proiectului.
1. Capetele tijelor sunt pre-sudate cu plăci de capăt, iar la fața locului, ele sunt fixate direct pe flanșa grinzii sau a stâlpului folosind șuruburi. Nu este nevoie de sudare la fața locului. Suporturile transversale necesită asamblare la fața locului și găuri de deschidere, ceea ce face procesul de asamblare mai greoi.
2. Produsul are o versatilitate ridicată. Aceleași tije cu specificații pot fi utilizate în mai multe poziții, cum ar fi coama acoperișului, vârful coloanei și grinda macaralei. Accesoriile potrivite sunt unificate, facilitând pregătirea la scară largă a inventarului și planificarea generală a construcției.
1. Clădirea este susținută lateral de suporturi transversale și longitudinal de elemente de tirantă din oțel structural. Aceste două tipuri de componente cooperează pentru a forma o structură stabilă din punct de vedere geometric. Tiranții și colțurile oferă doar armare locală pentru fermele de acoperiș și grinzile de oțel și nu participă la stabilitatea longitudinală a structurii clădirii.
2. Ele limitează eficient deformarea laterală a grinzilor de oțel și a stâlpilor de oțel, reducând lungimea de calcul a componentelor și ajutând la optimizarea dimensiunilor secțiunii transversale ale grinzilor și stâlpilor, reducând astfel cantitatea de oțel din materialul principal utilizat.
Suprafața exterioară a țevii circulare este netedă și regulată, făcând operațiunile anticorozive, cum ar fi îndepărtarea ruginii, vopsirea și galvanizarea la cald. În comparație cu oțelul cu unghi deschis și cu oțelul canal, în mediile exterioare umede și corozive, efectul de durabilitate anticorozivă este mai bun.
1. Tirante: Așezate longitudinal într-o manieră continuă, capabile să reziste la tensiune și compresie și aparțin principalelor componente structurale stabile.
2. Suporturi încrucișate: aranjate discontinuu într-un model în cruce, purtând doar tensiunea, responsabilă în principal de rezistența laterală la vânt și rezistența la cutremur.
3. Tiranti: Din otel rotund fin, folosit doar pentru ancorarea grinzilor de acoperis, apartinand accesoriilor la scara mica pentru incinte.
4. Grinzi secundare: care suportă sarcini verticale, care transmit în principal sarcinile de podea, iar direcția și funcția de purtare a forței sunt complet diferite de tiranții.
1. Inspecția materiilor prime la intrare: Verificați certificatele de material din oțel Q235B și Q355B, verificați diametrul țevii și grosimea peretelui, identificați orice probleme precum îndoirea țevii, forma ovală sau rugina și îndreptați materialele deformate care depășesc limitele de toleranță. De asemenea, inspectați și acceptați plăcile de conectare potrivite.
2. Tăiere numerică pentru îndepărtarea materialului: Tăiați țevile de oțel conform dimensiunilor proiectate, lăsând un permis de contracție rezervat pentru sudare și lustruiți bavurile de la capetele țevii.
3. Tăierea accesoriilor: Folosiți echipamente cu control numeric pentru tăierea plăcilor de capăt și a plăcilor de rigidizare triunghiulare, respectând cu strictețe dimensiunile din desene.
4. Asamblare și sudare în puncte: Folosiți dispozitive de fixare pentru poziționare, plasați plăcile de capăt centrate pe ambele capete ale țevilor de oțel și efectuați sudare în puncte pentru fixare. Instalați plăci de rigidizare triunghiulare la nodurile solicitate pentru a finaliza armătura de sudare în puncte.
5. Sudarea circumferențială: Folosiți sudare protejată cu gaz de dioxid de carbon pentru a suda complet punctele de legătură dintre țevile de oțel și plăcile de capăt. Sudurile circumferenţiale urmează standardul de sudură de al doilea nivel. Pentru proiectele de rutină, efectuați doar inspecții vizuale; pentru proiectele cheie ale fabricii, efectuați un număr mic de teste de detectare a defectelor UT.
6. Găurire cu control numeric: Utilizați mașini de găurit cu control numeric pentru a procesa găurile pentru șuruburi din plăcile de capăt. Diametrele găurilor principale sunt adaptate șuruburilor M16 și M20, asigurând precizia pozițiilor găurilor.
7. Corectare și șlefuire: Corectați deformarea la capetele țevii cauzate de sudare și șlefuiți pintenii de sudură și resturile de sudură.
8. Tratamentul coroziunii: Pentru elementele obișnuite de tirantă din oțel structural, efectuați îndepărtarea manuală a ruginii conform standardelor St3, apoi aplicați grund și strat superior. Pentru produsele cu cerințe ridicate de coroziune, efectuați un tratament general de galvanizare la cald.
9. Numerotare și depozitare: Pulverizați numărul unic al componentei, numărați toate accesoriile, împachetați-le și depozitați-le pentru expediere.
Specificații comune ale țevilor: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0, ∅159×4,0
Grosimea plăcii de capăt: 8 mm până la 16 mm, dimensiunea găurii standard M16, M20
Lungime personalizată: 3m până la 9m în funcție de dimensiunea golfului, lungimea standard a materiei prime: 6m, 9m, 12m
Toleranță de prelucrare: dreptatea corpului tijei ≤ L/1000, toleranța la distanța dintre orificii a plăcii de capăt ±1,5 mm
|
Grad material |
Puterea de curgere |
Rezistență la tracțiune |
Scenarii de aplicare |
|
Q235B |
≥235MPa |
375~500MPa |
Tirante de sus și de coloană pentru rame convenționale |
|
Q355B |
≥355MPa |
470~630MPa |
Ateliere mari și grele cu macarale |
Tipul de forță: Tensiune axială a ursului și compresie axială, fără moment de încovoiere verticală. Secțiunea țevii rotunde are o rază uniformă de rotație în toate direcțiile, o stabilitate la compresie mai bună decât tiranții flexibili din oțel unghiular și oțel rotund.
Performanță funcțională: Limitați deplasarea în afara planului cadrelor rigide, reduceți lungimea de calcul a grinzilor și stâlpilor, transferați sarcina longitudinală de vânt și sarcina seismică.
Caracteristica structurală: Aranjate continuu de-a lungul clădirii, formează un sistem general stabil cu contravântuiri pe stâlpi și contravântuiri orizontale pentru acoperiș.
Sudura circumferenţială dintre ţeava de oţel şi placa de capăt aparţine sudurii secundare. Inspecția vizuală este adoptată pentru proiecte generale. Inspecția UT parțială este efectuată pentru proiectele cheie și nu este necesară o inspecție de 100%.
Anti-coroziune obișnuită: îndepărtarea manuală a ruginii St3, grosimea totală a peliculei uscate de vopsea 60~90μm
Anti-coroziune puternică pentru zonele de coastă și umede: galvanizare la cald, grosimea stratului de zinc ≥70μm
Protecție la foc: În compartimentele de incendiu se utilizează un strat subțire ignifug cu o durată de rezistență la foc de 0,5 ore, fără tratament de protecție împotriva incendiilor pentru zonele generale
Selecția șuruburilor: șuruburi de gradul 4.8 pentru atelierele obișnuite, șuruburi de gradul 8.8 de înaltă rezistență pentru atelierele de macarale și zonele seismice
Accesorii de susținere: Complet cu șaibe plate și șaibe elastice
Tirant rigid (tip țeavă rotundă): Rezistă la tensiune și compresie, componentă principală pentru stabilitatea structurală
Tirant flexibil (oțel rotund / oțel cu un singur unghi): rezistă numai la tensiune, utilizat pentru conexiunea auxiliară
Aprovizionare și asamblare cuprinzătoare de materiale: În conformitate cu cerințele proiectului, putem furniza un set complet de componente ale structurii din oțel, inclusiv suporturi, colțuri, pane etc., în același timp. Urmăm standarde unificate de procesare și dimensiuni de conectare pentru a evita abaterile de asamblare la fața locului și pentru a reduce problemele de reprelucrare.
Asistență tehnică completă: înainte de vânzare, vom combina lungimea clădirii, configurația macaralei și gradul seismic pentru a oferi planuri de selecție și aranjare pentru tiranți și desene gratuite ale nodurilor de construcție pentru a optimiza aranjarea tijelor.
Protecție logistică profesională: Ambele capete ale elementului de legătură din oțel structural sunt protejate, iar întregul membru este învelit cu folie impermeabilă. Elementele lungi sunt segmentate și întărite și împachetate pentru a preveni deformarea, deteriorarea vopselei și coliziunea conductelor în timpul transportului. În același timp, oferim liste de ambalare și informații de urmărire logistică.
Ghid de instalare la fața locului: Oferim un manual de instalare grafic și oferim asistență tehnică la distanță atât în chineză, cât și în engleză. Răspundem la întrebări în timp real cu privire la detaliile construcției, cum ar fi conexiunile nodurilor și combinațiile de tije pentru a ajuta echipa de construcții să finalizeze eficient instalația.
Garanție post-vânzare pe termen lung: Țevile principale sunt prevăzute cu o garanție de calitate de 5 ani, iar straturile de galvanizare la cald și vopsea anticoroziune sunt prevăzute cu o garanție de 2 ani. Furnizăm o gamă completă de componente de susținere în mod continuu și sprijinim reumplerea articolelor mici împrăștiate. În același timp, oferim gratuit planuri de întreținere și reparații pentru perioada ulterioară.
Q1 Cum să distingem rapid între tiranții rigidi și tiranții flexibili și cum să selectezi tipul?
Tirantile rigide realizate din tuburi rotunde pot rezista atât la tensiune, cât și la presiune și sunt potrivite pentru poziții portante ale miezului, cum ar fi coamele acoperișului, vârfurile coloanei și grinzile macaralei. Tuburile de oțel și oțelurile cu un singur unghi realizate din tiranți flexibili pot rezista doar la tensiune și pot fi utilizate numai ca componente auxiliare care suportă tensiunea. Pentru fabricile convenționale de structuri din oțel, se preferă tiranții rigidi.
Q2 Pot fi folosite tiranții singure, fără a fi combinate cu alte componente de susținere?
Nu. Tiranții funcționează în principal pentru a transfera forțele longitudinale și pentru a asigura poziționarea. Acestea trebuie combinate cu suporturi orizontale pentru acoperiș, suporturi transversale de la coloană la coloană și colțuri pentru a forma un sistem complet. Folosirea lor singură nu poate atinge stabilitatea structurală generală.
Q3 Cum să selectați șuruburile pentru fabrici obișnuite și fabrici cu macarale?
Pentru fabricile obișnuite fără macarale și nu în zone seismice, șuruburile obișnuite de grad 4,8 pot îndeplini cerințele. Pentru clădirile echipate cu macarale și situate în zonele de apărare seismică, trebuie utilizate șuruburi de înaltă rezistență de grad 8,8 pentru a spori rezistența de conectare a nodurilor.
Q4 Ce fel de soluție anticoroziune este recomandată pentru zonele umede exterioare și de coastă?
În medii foarte corozive, nu este recomandat să folosiți numai vopsea simplă. Ar trebui să fie preferat procesul general de galvanizare la cald. După ce grosimea stratului de zinc îndeplinește standardele, poate rezista la ceața de sare și la eroziunea umezelii pentru o lungă perioadă de timp, cu o durată de viață mult mai lungă decât tratamentul convențional de vopsire prin pulverizare.
Q5 Cum să manevrezi tiranții de lungime lungă care nu pot fi transportate în întregime?
Elementele de tirantă standard din oțel structural au lungimi de 6m, 9m și 12m. Pentru tijele care depășesc aceste lungimi, le vom prefabrica pe secțiuni, lăsând caneluri de sudură la capete, și le vom transporta la șantier pentru operațiuni. În același timp, vor fi furnizate planuri de construcție de îmbinare corespunzătoare.
Q6 Toate plăcile de capăt trebuie echipate cu plăci de rigidizare triunghiulare?
Pentru pozițiile cu noduri mari portante și concentrate, trebuie instalate plăci de rigidizare pentru a preveni deformarea plăcilor de capăt. Pentru fabricile convenționale cu deschideri mai mici și sarcini mai mici, plăcile de rigidizare pot fi omise pentru a controla costul total al proiectului.
