Panourile de acoperiș din oțel ondulat pentru clădirile structurale sunt cele mai utilizate materiale pentru acoperișuri în sistemele cu structuri din oțel. Aceste produse utilizează ca substrat de bază oțel galvanizat la cald sau acoperit cu Al-Zn, având un finisaj protector colorat acoperit cu rolă și format în profile standard prin formare la rece. Sistemul complet cuprinde panouri de acoperiș, elemente de fixare, straturi de izolație, membrane impermeabile, pane și diverse componente de ornament, creând un ansamblu cuprinzător care se întinde de la baza portantă până la impermeabilizarea suprafeței, izolația și finisarea marginilor.
Caracterizate prin greutate redusă, eficiență ridicată a construcției și niveluri personalizabile de rezistență la coroziune, aceste panouri sunt potrivite pentru depozite și fabrici standard, precum și pentru cadru spațial cu deschidere mare și acoperișuri reticulate curbate. Echilibrând performanța, costurile de construcție și durabilitatea pe termen lung, acestea sunt o alegere preferată pentru proiectele de acoperișuri cu structuri de oțel.
Panourile de acoperiș din oțel ondulat pentru clădirile structurale utilizează oțel profilat galvanizat la cald sau acoperit cu Al-Zn ca strat exterior. Combinate cu materiale de izolație, accesorii de hidroizolație, elemente de fixare și componente de garnitură, acestea sunt instalate peste pane de oțel cu secțiune C sau Z pentru a forma o structură completă de incintă pentru acoperiș. Sistemul oferă funcții esențiale, cum ar fi etanșarea acoperișului, hidroizolarea, izolarea termică și rezistența la vânt, servind ca o soluție principală de acoperiș pentru clădirile ușoare din oțel, cadrele spațiale și proiectele cu carcasă reticulata.
2.1 Substraturile principale includ oțel galvanizat la cald și oțel acoperit cu Al-Zn; Specificațiile comune ale acoperirii includ AZ150, AZ180 și AZ275.
2.2 Suprafața prezintă un finisaj colorat, disponibil în trei tipuri de acoperire — Poliester (PE), Poliester de înaltă durabilitate (HDP) și Fluorură de poliviniliden (PVDF) — selectat pe baza condițiilor de mediu interioare/exterioare și a cerințelor de rezistență la coroziune.

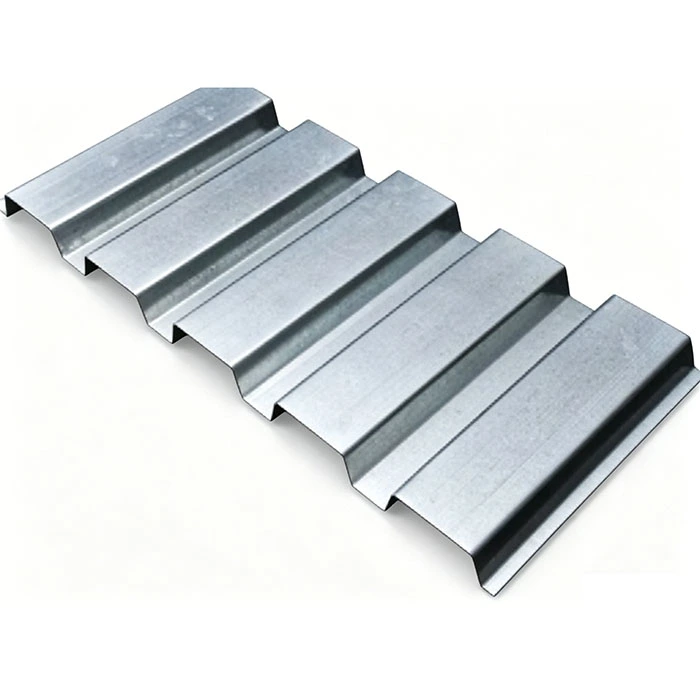

3.1 Foi de oțel acoperite cu culoare standard suprapuse: Include două profile comune — Tip 840 și Tip 900. Acestea sunt fixate cu șuruburi autofiletante expuse și sunt utilizate pe scară largă pentru clădirile standard de fabrici și depozite.

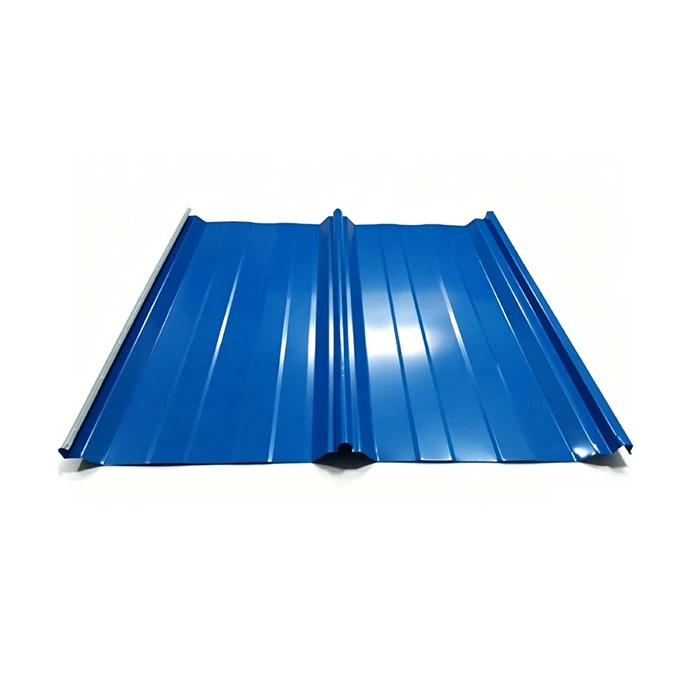

3.2 Panouri de acoperiș cu îmbinare în picioare: Include tipul 470 și tipul 475. Acestea au o metodă de instalare cu cleme ascunse, fără șuruburi expuse și oferă o performanță excelentă de impermeabilizare; sunt potrivite pentru structuri de acoperiș cu deschidere mare și curbe, cum ar fi cadre spațiale și cochilii reticulate.
1.1 Seria 840/900 Panouri Lap-Seam: Grosimea panoului de 0,4 mm–0,8 mm; prezintă îmbinări laterale fixate cu șuruburi autofiletante expuse.
1.2 Panouri cu îmbinare în picioare din seria 470/475: grosimea panoului de 0,6 mm–1,0 mm; folosește o structură de cusătură interconectată bărbat-femă instalată cu cleme ascunse.
1.3 Recomandări de selecție a materialelor: Pentru proiectele interioare standard, utilizați substraturi acoperite cu Al-Zn cu vopsea poliester standard; pentru zonele de coastă sau corozive chimic, acordați prioritate substraturilor Al-Zn (AZ275) cu straturi de acoperire cu fluorocarbon (PVDF).
2.1 Cleme ascunse glisante: Proiectate special pentru panouri cu cusături în picioare; din otel galvanizat la cald; găzduiește dilatarea și contracția termică a panourilor.
2.2 Șuruburi autofiletante și șaibe rezistente la apă: Folosit pentru fixarea panourilor cu cusături în pole; șaibe sunt fabricate din cauciuc EPDM pentru a asigura o etanșare rezistentă la apă de lungă durată.
2.3 Accesorii auxiliare: Nituri oarbe și bandă de etanșare butil; folosit pentru a etanșa și a consolida suprapunerile panourilor și îmbinările sclipitoare, prevenind infiltrațiile capilare de apă.
Utilizează o membrană impermeabilă și respirabilă din polipropilenă filată instalată între stratul de izolație și panourile de acoperiș din oțel ondulat pentru clădirile structurale; blochează pătrunderea externă a apei lichide, permițând în același timp evacuarea vaporilor de umiditate din interior, prevenind umiditatea izolației, creșterea mucegaiului și degradarea performanței termice.
4.1 Plăci izolatoare din lână de rocă: grosime de 50 mm–150 mm; îndeplinește standardele de siguranță la incendiu incombustibile de clasa A și cerințele privind toxicitatea fumului; potrivit pentru ateliere de producție, depozite de produse chimice periculoase și instalații supuse inspecțiilor stricte de siguranță la incendiu.
4.2 Pături din vată de sticlă: grosime de 50 mm–150 mm; conductivitate termică ≤0,042W/(m·K); oferă un raport cost-performanță excelent; utilizat pe scară largă în clădirile industriale standard din oțel ușor, fără cerințe speciale de siguranță la incendiu. 4.3 Componente auxiliare: Plasă de susținere a izolației și cleme de izolare specializate sunt dispuse transversal de-a lungul panelor pentru a preveni lăsarea sau ruperea vatei de izolație flexibilă.
Pentru clădirile supuse umidității ridicate, cum ar fi cele care implică gătit în interior, spălare sau umidificare, trebuie instalată o membrană de barieră de vapori din PE. Este așezat peste pane și sub stratul de izolație pentru a bloca migrarea ascendentă a aerului cald și umed din interior, prevenind astfel condensul extins și picurarea în stratul de izolație în timpul iernii.
Substructura portantă utilizează pane din oțel cu secțiune C și secțiune Z galvanizate la cald (specificații variind de la C100–C250 și Z140–Z220), care sunt prinse cu șuruburi pe suporturile de pe grinzile de oțel sau pe coardele superioare ale cadrului spațial. Componentele auxiliare, inclusiv tijele de afundare a panei, barele orizontale și bretele pentru genunchi, sunt folosite pentru a restricționa răsucirea laterală a panei și pentru a rezista la sarcinile vântului transversal pe acoperiș.
Include capace de coamă, ornamente pentru marginea frontoanelor, colțuri interioare, închideri de streașină și ornamente de margine pentru panourile de iluminare naturală, asigurând o acoperire completă a tuturor îmbinărilor și colțurilor acoperișului (atât interioare, cât și externe). Sistemul încorporează jgheaburi din oțel acoperit cu culoare sau din oțel inoxidabil 304 fabricate din fabrică, asociate cu conducte anticorozive din PVC, buncăre de apă de ploaie galvanizate și rosturi de dilatare pentru a forma un sistem de drenaj complet și organizat.
Utilizează panouri FRP (plastic ranforsat cu fibră de sticlă) sau PC (policarbonat). Aceste panouri au profile care se potrivesc perfect cu modulele panoului de acoperiș, permițând suprapunerea fără sudură. Acestea sunt de obicei distanțate la fiecare 2-3 traghei pentru a oferi iluminare naturală a unității și pentru a reduce consumul de energie pentru iluminatul artificial.
Configurație: tablă de oțel acoperită cu culoare cu profil 840 + vată de sticlă de 50 mm cu un singur strat + pane de oțel C120 + accesorii garnituri standard din oțel acoperit cu culoare. Această configurație oferă o structură simplă și un cost redus; este potrivit pentru depozite temporare sau clădiri simple de depozitare a materialelor precum nisip și pietriș, unde nu există cerințe stricte de izolare termică sau rezistență la foc.
Configurație: Acoperiș din oțel de culoare model 900 + izolație din vată de rocă cu grosimea de 100 mm + barieră de vapori PE + pane din oțel cu secțiune C/Z + jgheab prefabricat și sistem de canalizare. Acest ansamblu oferă o combinație echilibrată de rezistență la foc, izolație termică și hidroizolație. Este potrivit pentru fabricile industriale generale din regiunile interioare ploioase și reprezintă soluția standardizată cea mai implementată până în prezent.
Configurație: Panouri cu cusătură în picioare model 470 + membrană respirabilă impermeabilă + lână de rocă de 100–150 mm + suporturi glisante galvanizate la cald + un set complet de tablie personalizate și jgheaburi din oțel inoxidabil. Sistemul nu are orificii de fixare expuse, găzduiește dilatare/contracție termică de ± 25 mm și oferă o rezistență superioară la deformare, vânturi puternice și pătrunderea apei. Panourile de acoperiș din oțel ondulat pentru clădiri structurale sunt potrivite pentru cadru spațial și acoperișuri curbate reticulate cu deschideri care depășesc 60 de metri.
Pentru proiectele uscate standard în interior, greutatea acoperirii cu Al-Zn nu este mai mică de AZ150; pentru regiunile de-a lungul râurilor cu ploi acide ușoare, este selectat AZ180; pentru zonele de coastă cu pulverizare de sare sau medii cu coroziune chimică cu fum, se utilizează acoperirea AZ275, asociată cu un strat de acoperire PVDF fluorocarbon pentru a întârzia îmbătrânirea vopselei.
Pentru accesoriile din oțel, cum ar fi pane, cleme ascunse și tiranți, grosimea acoperirii galvanizate la cald aplicată din fabrică este de cel puțin 80 μm. Marginile tăiate sunt reparate la fața locului folosind un strat de zinc pulverizat la rece (cu >95% conținut de zinc) pentru a preveni răspândirea ruginii de pe suprafețele tăiate.
Panta acoperișului este proiectată cu un gradient de 1:100–1:200, asigurând un curgere lină a apei de-a lungul văilor. Panourile suprapuse utilizează o îmbinare dublă etanșată cu bandă butilic, în timp ce panourile cu cusătură în picioare au o blocare mecanică fără perforații; aceasta elimină scurgerile de apă din orificiile de fixare sau golurile de la sursă, făcând sistemul potrivit pentru precipitații abundente continue.
Cu o greutate proprie de numai 0,05–0,12 kN/m² – mai puțin de o douăzecime din cea a acoperișului din beton – aceste panouri elimină nevoia de a întări grinzile primare de oțel, elementele de cadru spațial sau fundațiile independente ale clădirii; pentru acoperișuri cu deschidere mare, fără stâlpi, acest lucru reduce direct costul structurii primare din oțel cu 12%-18%.
Finisajele de vopsea sunt disponibile în trei grade de durabilitate: PE (poliester) pentru zonele interioare (5-8 ani garanție), HDP (poliester de înaltă durabilitate) pentru regiunile ploioase (10-15 ani) și PVDF (fluorocarbon) pentru zonele de coastă (20+ ani). Acoperirea cu Al-Zn (aluminiu-zinc) de pe substrat oferă proprietăți anti-coroziune sacrificiale, permițând formarea automată a unei pelicule de oxid de protecție în orice zonă deteriorată.
Instalarea este în întregime uscată; nu este nevoie de întărire a betonului, cofraje sau meserii umede, iar lucrul nu este oprit de temperaturi sub zero, ploaie sau zăpadă. Panourile laminate mecanic sunt instalate direct la fața locului, permițând finalizarea unui acoperiș de 10.000 m² în doar 15 zile lucrătoare - o cincime din timpul necesar pentru acoperișul din beton.
Panourile suporta greutatea unei singure persoane pentru intretinere; Rugina sau deteriorarea localizată pot fi rezolvate prin înlocuirea panourilor individuale fără a demonta întregul acoperiș. Modernizarea suporturilor fotovoltaice sau a ventilatoarelor axiale necesită o armătură structurală minimă, menținând costurile de modificare foarte scăzute. Panourile aruncate sunt 100% reciclabile ca oțel și pot fi topite și re-laminate.
Substratul acoperit cu culoare este incombustibil; atunci când este asociat cu izolația din vată de rocă de clasă A, îndeplinește nivelul de rezistență la foc de 0,5 ore cerut pentru instalațiile industriale. Producția și instalarea nu generează resturi de construcție, reducând emisiile de deșeuri solide cu 90% în comparație cu acoperișurile din beton și respectând standardele internaționale de certificare a clădirilor verzi.
Acoperișurile din beton au costuri mari de greutate și fundație, necesită 3-6 luni de construcție umedă la fața locului, nu pot fi îndoite pentru a se potrivi cu carcase curbe ale grilei și suferă de fisuri și scurgeri ireversibile în timp. În schimb, aceste panouri de acoperiș din oțel ondulat pentru clădiri structurale sunt ușoare, oferă timpi scurti de construcție, pot fi îndoite în forme personalizate și permit reparații simple de scurgeri.
În timp ce Al-Mg-Mn oferă o hidroizolație ușor superioară, costul său unitar al materialului este cu peste 40% mai mare decât cel al oțelului acoperit cu culoare, iar duritatea sa mai mică îl face predispus la îndoaie din cauza căderii obiectelor; în condiții standard de presiune a vântului și corozive, oțelul acoperit cu Al-Zn funcționează la fel de bine, oferind în același timp o eficiență a costurilor cu mult superioară.
Țiglele de lut sunt prea grele pentru acoperișurile cu structură de oțel cu deschidere lungă și sunt potrivite numai pentru clădirile mici din cărămidă-beton; Placile de azbest suferă de durabilitate slabă și fragilitate ridicată și, din cauza reglementărilor de mediu care interzic azbestul, sunt interzise în proiectele de peste mări, în timp ce oțelul acoperit cu culoare este pe deplin conform și oferă o rezistență superioară la impact.
Verificați rapoartele originale ale producătorului de materiale și rapoartele de testare a acoperirii cu zinc pentru bobinele de oțel galvanizate la cald sau acoperite cu Al-Zn; utilizați calibre de grosime a stratului de acoperire pentru verificări la fața locului a valorilor AZ și inspectați suprafața pentru zgârieturi, goluri de acoperire sau pete albe de oxidare; returnează materiile prime neconforme direct la oțelărie.
Folosiți o macara rulantă pentru a încărca bobina pe debobinatorul hidraulic; Desbobinatorul aplatizează banda de oțel la o viteză constantă, utilizând un sistem de aliniere fotoelectrică pentru a menține abaterea în ±2 mm, prevenind înclinarea panoului în timpul formării.
Panourile cu cusături împodobite sunt formate folosind 12 seturi de role cu o lățime de suprapunere de 50 mm rezervată la margine; Panourile cu cusături în picioare utilizează 16 seturi de role de formare specializate pentru a crea îmbinări masculine și feminine interconectate, asigurând un spațiu de cusătură de ≤0,3 mm.
Tăiați la lungimile specificate pe baza desenelor; panourile standard (≤12m) sunt tăiate pentru transportul rutier, în timp ce panourile extra-lungi sunt tăiate în secțiuni; marginile tăiate sunt debavurate și eliberate de tensiune pentru a preveni coroziunea viitoare la locul de tăiere.
Măsurați lățimea efectivă de acoperire, înălțimea nervurilor și grosimea panoului și verificați la fața locului aderența filmului de vopsea; panourile cu cusături în picioare sunt supuse unor teste suplimentare de întindere a cusăturii pentru a se asigura că capacitatea de încărcare a vântului de interblocare îndeplinește standardele.
Pe suprafața panoului se aplică folie de protecție transparentă din PE pentru a preveni zgârieturile de transport; Panourile de acoperiș din oțel ondulat pentru clădiri structurale sunt încrucișate și plasate pe blocuri de bază din lemn masiv; specificațiile (tipul profilului, lungimea, ID-ul proiectului) sunt marcate cu spray pe exterior; iar pentru comenzile de transport maritim se aplică folie extensibilă suplimentară impermeabilă.
După tăierea bobinelor principale din oțel acoperit cu culoare, componente cum ar fi capacele de coamă, tabliile, jgheaburile și închiderile de capăt sunt fabricate folosind mașini de îndoit CNC; razele de îndoire sunt standardizate la trei ori grosimea panoului pentru a preveni crăparea sau decojirea vopselei în timpul îndoirii.
Șuruburile autofiletante galvanizate la cald, șaibe EPDM, consolele glisante și benzile de etanșare sunt ambalate individual pe tip și livrate în același lot ca panourile de acoperiș, asigurând consistența acoperirilor accesorii și a finisajelor vopsea.
|
Tip panou |
Lățimea efectivă |
Înălțimea valului |
Metoda de fixare |
|
840 Lap Panel |
840 mm |
35 mm |
Șuruburi autoperforante expuse |
|
Panou 900 Lap |
900 mm |
25 mm |
Șuruburi autoperforante expuse |
|
470 Panou de cusătură în picioare |
470 mm |
65 mm |
Suport de alunecare ascuns |
|
475 Panou de cusătură în picioare |
475 mm |
65 mm |
Suport fix ascuns |
Grad substrat: TS280 (zonă obișnuită), TS350 (zonă cu presiune mare a vântului)
Rezistență la tracțiune: 380~520MPa
Coeficientul de dilatare termică: 1,2×10⁻⁵/℃
Film uscat pentru vopsea de suprafață: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
Greutate de referință: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡
Rezistență la vânt: 0,55 ~ 1,0 kPa presiune de bază a vântului cu armare Z panne
Gama de alunecare a suportului de alunecare: ±25mm
Parametru lână de rocă: Densitate 100-150 kg/m³, Clasa A ignifugă
Pe baza condițiilor locale ale proiectului, inclusiv presiunea vântului, încărcarea pe zăpadă, clasa de coroziune și codurile de siguranță la incendiu, oferim soluții de potrivire gratuite pentru profile de acoperiș, acoperiri și straturi de izolație, atenuând riscul de reluări viitoare legate de impermeabilizare sau rezistență la vânt.
Ambalajele speciale rezistente la umiditate și etanșe pentru transportul maritim includ apărătoare de colț și separare a panourilor secționale pentru a preveni deteriorarea cauzată de pulverizarea de sare oceanică și deformarea suprafeței.
Ghid de instalare la distanță oferit atât în chineză, cât și în engleză; garanție pentru acoperirea substratului de 15 ani pentru zonele interioare și 8 ani pentru zonele de coastă; garanție pentru finisarea vopselei în funcție de durata de viață a stratului specific; și furnizarea pe viață de accesorii de schimb.
1 Este un finisaj cu fluorocarbon (PVDF) obligatoriu pentru proiectele de coastă?
Pentru amplasamentele aflate la 5 km de coastă sau în parcuri industriale chimice, este obligatoriu un substrat AZ275 combinat cu un finisaj PVDF fluorocarbon; pentru zonele de la 5–20 km de coastă cu pulverizare de sare ușoară, se poate folosi un substrat AZ275 cu un finisaj HDP (High Durability Polyester) pentru a echilibra costul și longevitatea.
2 Pot fi utilizate panourile de acoperiș din oțel ondulat pentru clădiri structurale pentru acoperișuri curbate cu cadru spațial?
Pentru acoperișuri curbate cu o rază mai mare de 50m, panoul de tip 900 poate fi folosit într-o măsură limitată; pentru suprafețele curbe complexe cu raze mai strânse, panoul cu îmbinare în picioare de tip 470 este obligatoriu pentru a preveni deformarea, fisurarea sau scurgerea la îmbinările suprapuse.
3 Se poate alege între o barieră de vapori și o membrană respirabilă impermeabilă?
Utilizați o barieră de vapori pentru interioare predispuse la umiditate și o membrană respirabilă impermeabilă pentru exteriorul expus la ploaie; în regiunile cu umiditate ridicată și precipitații frecvente, ambele straturi trebuie instalate, în timp ce pentru depozitele simple, uscate, ambele pot fi omise complet.
