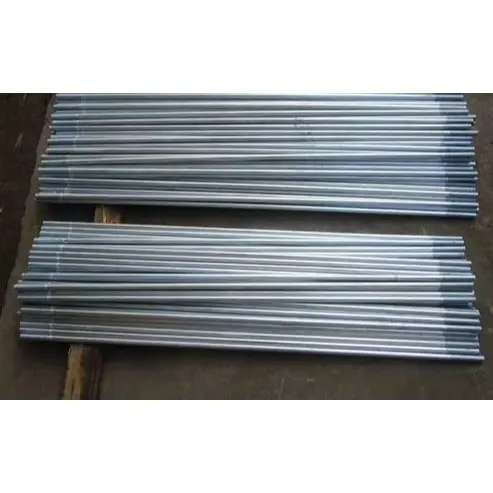

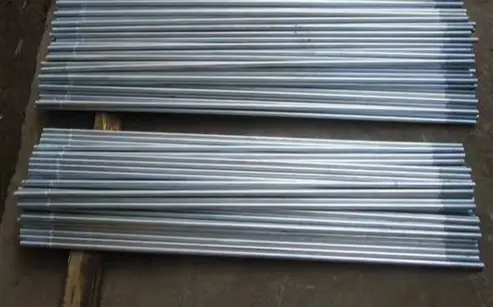

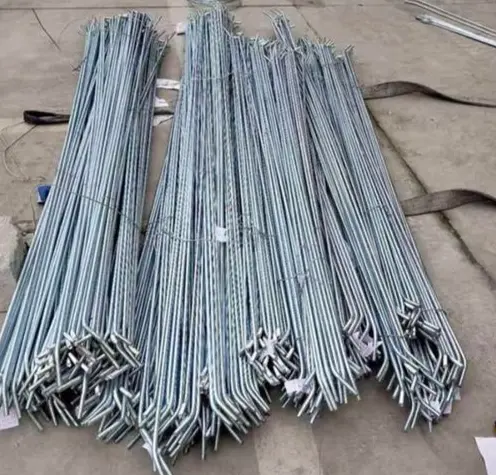

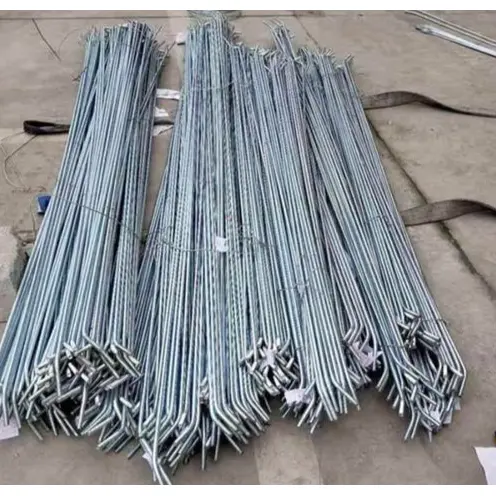

Tirante din oțel galvanizat pentru contravântuiri structurale

Tiranții din oțel galvanizat pentru contravântuiri structurale (cunoscute și sub denumirea de tiranți galvanizat la cald sau bare de tensionare din oțel) sunt componente structurale rotunde din oțel utilizate în structurile din oțel - cum ar fi instalații industriale, acoperișuri, pereți și sisteme de montare fotovoltaice - pentru a rezista forțelor de tracțiune, a transfera sarcini orizontale, a stabiliza panele și corzile laterale și pentru a preveni instabilitatea laterală.

Definirea și configurarea produsului

I. Informații de bază despre produs

Material: Standard Q235B; Q355B pentru aplicații cu sarcină mare. Oțelul rotund este supus tragere la rece, călire și revenire și filetare la ambele capete.

Anti-coroziune: galvanizat la cald (HDG); grosimea stratului de zinc ≥70–100μm; potrivit pentru medii de coastă în aer liber sau foarte corozive.

Funcție: Tipurile includ tiranți drepte (tire de legătură orizontale), tiranți diagonale (genunchiere/contravântuire) și tiranți reglați cu curba (tensiune reglabilă).

II. Configurație completă (ansamblu standard)

1) Corp tijă (1 bucată)

Diametru: φ8/10/12/14/16mm (φ12 este cel mai frecvent).

Filet: M8/M10/M12/M14/M16 la ambele capete (potrivite la diametru); lungimea firului este de 2d–3d per capăt.

Lungime: Personalizat în funcție de interval; toleranta ±5mm; disponibil în versiuni cu filet complet sau cu filet dublu.

Suprafață: galvanizat la cald; rezistență la pulverizare cu sare ≥500h.

2) Accesorii de fixare (1 set pentru fiecare capăt)

Piulițe hexagonale: gradul 4.8 / gradul 8; galvanizat la cald. ·Șaibe plate: Q235 / galvanizate; distribuiți presiunea și preveniți zgârierea.

·Șaibe cu arc/piulițe de blocare: Preveniți slăbirea din cauza vibrațiilor (obligatoriu pentru zonele de acoperiș/încărcare de vânt).

3) Accesorii de reglare / conectare (opțional în funcție de cerințe)

· Tensii (reglare tirant): Tipuri cu cap de furcă sau cu corp închis; forjat din oțel 45#, galvanizat la cald; interval de reglare: ±50–150mm.

·Plăci pentru urechi / plăci de conectare: Q235B/Q355B; grosime ≥10mm; galvanizat la cald; pentru racordare la pane / grinzi / stâlpi.

· Protecții pentru fire: Preveniți deteriorarea firelor sau coroziunea în timpul transportului/instalării.

·Tuburi de bare (pentru tije de compresie): teava de otel φ42/48 cu tirant intern; asigură stabilitate sub compresie.

III. Prezentare generală rapidă a parametrilor cheie

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Rezistență la tracțiune: ≥400MPa (Q235) / ≥470MPa (Q355).

·Acoperire galvanizată: ≥85μm (exterior), ≥100μm (de coastă).

·Specificații comune: φ12 (M12), lungime 1–6m.

IV. Scenarii tipice de aplicare

· Acoperișuri din fabrică: tiranți drepti (între pane) + tiranți diagonali (rezistență la vânt) + tenditori (reglarea tensiunii).

· Placarea peretelui: Tiranti diagonale pentru traversele de perete; previne bombarea peretelui sau deplasarea laterală.

·Sisteme de montaj PV: Tiranti longitudinale / transversale; sporește stabilitatea împotriva vântului și a încărcăturilor de zăpadă. Avantajele de bază

1. Rezistență la rugină și coroziune: Acoperirea galvanizată le face potrivite pentru condiții de funcționare în aer liber și umede.

2. Rezistență ridicată la tracțiune: limitează în mod eficient balansul panei și îmbunătățește rigiditatea structurală generală.

3. Lungime reglabilă: Lungimile pot fi reglate fin la fața locului, asigurând o adaptabilitate ridicată la instalare.

4. Eficiență: Ușoare și rentabile, facilitând instalarea convenabilă a lotului.

Repere diferențiate

I. Comparativ cu oțel negru / tiranți vopsiți

1. Rezistență superioară la coroziune și la intemperii

Este supus unei galvanizări cuprinzătoare la cald; stratul gros, lipit metalurgic, blochează umezeala și pulverizarea sărată, permițând utilizarea pe termen lung în medii în aer liber, umede sau de coastă. În schimb, piesele standard din oțel negru ruginesc cu ușurință, iar straturile de vopsea se decojesc sau se fulg, necesitând îndepărtarea frecventă a ruginii și revopsirea, ceea ce duce la costuri ridicate de întreținere.

2. Durată de viață mai lungă

Durata de viață depășește 20 de ani în condiții normale – depășind cu mult piesele vopsite (3–5 ani) – făcându-le ideale pentru structurile permanente din oțel în aer liber, cum ar fi clădirile fabricilor și sistemele de montare fotovoltaice.

3. Integritate excelentă a suprafeței

Acoperirea cu zinc este rezistentă la uzură și la impact, minimizând daunele în timpul transportului și instalării. Firele sunt rezistente la rugină și gripare, asigurând o demontare lină în timpul întreținerii viitoare.

4. Aspect uniform și inspecție ușoară

Dispune de un finisaj gri-argintiu consistent, permițând identificarea vizuală ușoară a specificațiilor și a calității la fața locului.

II. În comparație cu tiranții din oțel inoxidabil

1. Raport cost-performanță remarcabil

Costurile de achiziție sunt semnificativ mai mici decât cele ale tiranților din oțel inoxidabil; în condiții corozive standard, performanța generală este comparabilă, ceea ce duce la reduceri substanțiale ale costurilor proiectului.

2. Proprietăți mecanice stabile

Fabricat în principal din oțel Q235B/Q355B; Rezistența și tenacitatea îndeplinesc cerințele de sarcină la tracțiune pentru structurile din oțel, asigurând o capacitate portantă fiabilă și rezistență la deformare.

3. Adaptabilitate ridicată la procesare

Lungimi și filetare personalizabile; compatibil cu accesorii, cum ar fi curbele și tuburi distanțiere, oferind flexibilitate pentru instalarea la fața locului, alinierea și tensionarea.

III. Avantaje unice

1. Structură portantă concentrată și simplă: se ocupă în primul rând de sarcinile de tracțiune; ușor și eficient din punct de vedere al spațiului; limitează în mod eficient deplasarea laterală a panelor și a cordonilor de perete, sporind stabilitatea structurală generală; servește ca un element de tensionare simplu și eficient în structurile din oțel.

2. Sistem de susținere cuprinzător: Compatibil cu un set complet de accesorii - cum ar fi piulițe galvanizate, șaibe, ținturi și plăci de gusset - cu tratamente anticorozive potrivite pentru a preveni coroziunea galvanică și pentru a asigura o protecție uniformă.

3. Instalare convenabilă: Designul filetat cu două capete permite reglarea fină a tensiunii și alinierii folosind piulițe, rezultând o eficiență ridicată în timpul construcției și ajustării.

IV. Scurte limitări

1. Performanță în medii dure: rezistența la coroziune este inferioară oțelului inoxidabil în medii foarte corozive sau puternic acide/alcaline.

2. Cost: Prețul unitar este mai mare decât tiranții standard din fier negru, rezultând o investiție inițială puțin mai mare.

V. Rezumatul selecției

· Medii interioare uscate, structuri temporare sau control strict al costurilor → Alegeți oțel negru sau tiranți vopsiți.

· Locații exterioare/expuse, zone de coastă, condiții standard de coroziune sau necesitate de performanță pe termen lung, fără întreținere → Prioritizează tiranții din oțel galvanizat.

· Medii chimice cu cerințe severe de coroziune sau curățenie → Alegeți tiranți din oțel inoxidabil.

Proces de construcție la fața locului

Tiranții din oțel galvanizat pentru contravântuiri structurale sunt aplicabile la: tiranți de pană din fabrică, tiranți de perete, tiranți de montare fotovoltaică și tiranți reglați cu torsionare. Materialul de bază este de obicei Q235B/Q355B oțel rotund galvanizat la cald; instalarea este conformă cu standardele structurilor din oțel.

I. Pregatirea constructiei

1. Inspecția materialului: Verificați diametrul tirantului, lungimea și specificațiile filetului; verificați dacă există o acoperire galvanizată solidă și asigurați-vă că firele nu au adâncituri, rugină sau secțiuni dezlipite; asigurați-vă că accesoriile (piulițe galvanizate, șaibe plate, șaibe elastice, tensoare, plăci de gusset) sunt în stare bună. Interziceți strict amestecarea accesoriilor cu specificații diferite sau procese de fabricație.

2. Pregătirea sculelor: chei, prize, bandă de măsură, plumb bobs și ciocane de mână; pentru reglarea tiranților, pregătiți rangele și cheile de tensionare; asigurați-vă că echipamentul de siguranță complet este disponibil pentru lucrul la înălțime. 3. Verificarea bazei: Asigurați-vă că plăcile de conectare și găurile/diametrele pre-forate pentru grinzi, stâlpi, pane și traverse de perete sunt conforme cu desenele; asigurați-vă că componentele sunt poziționate corect și fixate temporar în siguranță.

4. Briefing tehnic: Definiți în mod clar cerințele de aranjare, panta și tensionare pentru tiranți, făcând distincție între specificațiile de instalare pentru tiranți drepti, tiranți diagonali și tiranți cu tendicuri.

II. Procesul de instalare și punctele cheie operaționale

(A) Tirante filetate standard cu două capete (tire drepte/diagonale)

1. Introducere: Treceți secvențial ambele capete ale tirantului prin orificiile pre-găurite din componente, asigurându-vă că tija rămâne dreaptă fără îndoire sau răsucire.

2. Amplasarea accesoriilor: Montați componentele în ordinea șaibei plate → șaibe elastice → piulițe; eșalonați despicarea în șaiba elastică pentru a asigura un efect anti-slăbire.

3. Strângerea inițială: Strângeți simetric piulițele la ambele capete pentru a aplica tensiunea de bază și pentru a elimina slăbirea componentelor.

4. Strângere finală: Strângeți în etape, aplicând forță simultan la ambele capete pentru a asigura o tensiune uniformă și dreptate generală; nu strângeți complet o parte la un moment dat, deoarece acest lucru cauzează dezalinierea componentelor și concentrarea localizată a tensiunilor.

5. Alinierea: Verificați dreptatea și înclinarea folosind un plumb sau o sfoară de aliniere; reglați fin pozițiile piulițelor după cum este necesar.

(B) Tiranți cu întindere (tip reglabil)

1. Conectați ambele capete ale tirantului la nodurile structurale și instalați piulițele lejer.

2. Rotiți corpul tenditorului pentru a regla tensiunea, controlând etanșeitatea generală pentru a vă asigura că geometria structurală și verticalitatea respectă specificațiile de proiectare.

3. Odată reglat, blocați piulițele anti-slăbire de pe ambele părți ale tenditorului pentru a preveni rotirea sau slăbirea în timpul serviciului.

4. Pentru grupurile de tiranți paralele, asigurați o tensiune constantă și o distribuție echilibrată a sarcinii.

(C) Instalare cu tuburi distanțiere

Treceți tirantul prin interiorul tubului distanțier din oțel; instalați șaibe și piulițe pe secțiunile filetate care ies din ambele capete. Asigurați-vă că tubul distanțier se potrivește la nivel de componente (vertical sau orizontal) fără a se înclina sau a lăsa goluri.

III. Cerințe de construcție în funcție de locație

1. Tiranți pentru pane de acoperiș: Tiranții orizontali trebuie să rămână la nivel, iar tiranții diagonali trebuie instalați la unghiurile de proiectare; toate tiranții trebuie să fie tensionate și întinse pentru a elimina slăbiciunea și pentru a spori stabilitatea generală a panelor.

2. Tirante de perete: Instalați secvențial de sus în jos în timp ce controlați verticalitatea componentelor peretelui; asigurați-vă că tiranții nu interferează cu ușile, ferestrele sau panourile de placare.

3. Conexiuni la colț și la capăt: Asigurați-vă că toate fitingurile sunt complete, implementați măsuri duble anti-slăbire și aplicați armături suplimentare în zonele supuse sarcinilor puternice ale vântului.

IV. Inspecția și protecția lucrărilor finite

1. Inspecție vizuală: tiranții trebuie să fie drepte, fără îndoire, iar stratul galvanizat nu trebuie să prezinte deteriorări mari; fitingurile trebuie să fie complete, cu piulițele strânse complet și șaibe elastice complet comprimate.

2. Inspecție funcțională: Ansamblul trebuie să fie lipsit de slăbiciune sau clătinare; dimensiunile structurale și unghiurile de înclinare trebuie să respecte desenele.

3. Protecția lucrărilor finite: Este interzisă călcarea, lovirea sau cauzarea de arsuri prin sudare a tiranților sau a stratului galvanizat; pentru a preveni contaminarea cu mortar sau ulei pe zonele filetate.

4. Reparați rapid zgârieturile localizate în stratul galvanizat prin aplicarea vopselei bogate în zinc pentru a restabili protecția împotriva coroziunii.

V. Interdicții de construcție

1. Este strict interzisă omiterea șaibelor plate sau elastice, instalarea de seturi incomplete de fitinguri sau amestecarea în fitinguri negalvanizate.

2. Forțarea, răsucirea sau folosirea încălzirii cu flacără pentru a îndrepta tiranții este interzisă pentru a evita deteriorarea materialului sau defectarea stratului galvanizat.

3. Nu folosiți tiranți cu fire deteriorate, acoperiri galvanizate care se decojesc grav sau deformate/îndoiri.

4. Strângerea excesivă a piulițelor este strict interzisă pentru a preveni dezlipirea filetului sau deformarea componentelor.

5. Implementați măsuri de protecție în timpul construcției exterioare pe vreme ploioasă pentru a preveni rugina cauzată de acumularea prelungită de apă pe fire.

Parametrii cheie de performanță ai tiranților din oțel galvanizat pentru contravântuiri structurale

Standarde: GB/T 700, GB/T 13912, GB 50017

I. Material de bază și proprietăți mecanice

1. Materiale comune

· Standard: Q235B; Rezistente/de lungă durată: Q355B

2. Indicatoare mecanice

3. Specificații tijă: Diametre comune: φ8, φ10, φ12, φ14, φ16 mm; Lungime: Personalizat pe desen (standard 1–6m); Toleranta de lungime: ±5 mm

II. Parametrii firului

1. Specificații filet: Se potrivește cu diametrul rotund din oțel (M8, M10, M12, M14, M16)

2. Tip filet: Filet exterior cu două capete; lungimea firului la fiecare capăt este de 2-3 ori diametrul nominal

3. Precizia firului: 6g; potrivire lină, anti-gripare

III. Proprietăți de acoperire galvanizată (se preferă galvanizarea la cald)

1. Grosimea acoperirii

· Utilizare standard în exterior: ≥70 μm

· Medii de coastă / foarte corozive: ≥85 μm

2. Aderenta: Legatura metalurgica; fără decojire sau descuamare la impact

3. Rezistență la coroziune: Test de pulverizare cu sare ≥500 h; durata de viata >20 ani in conditii normale de exterior

IV. Parametrii accesoriilor

1. Nuci Grad: Clasa 4.8 / Clasa 8; galvanizat la cald (același material); potrivire de precizie cu fire

2. Șaibă plată: material Q235, galvanizat la cald; distribuie presiunea de contact; protejează vopseaua/acoperirea componentelor

3. Saiba cu arc: elasticitate ridicata; utilizat în principal în zone cu vibrații mari sau cu vânt puternic pentru a preveni slăbirea

4. Tensiune (reglabil): Material: oțel forjat 45#, complet galvanizat la cald; domeniul de reglare standard: ±50–150 mm mm

V. Parametrii de utilizare și instalare

1. Mod de încărcare: Proiectat numai pentru sarcini de tracțiune; expunerea la compresiune, încovoiere sau sarcini laterale este strict interzisă.

2. Cerințe de instalare: Tirantul trebuie să rămână drept, fără răsucire sau îndoire; piulițele de la ambele capete trebuie strânse simetric.

3. Adecvarea mediului: Interval de temperatură de funcționare de la -20°C la 80°C; evitați contactul prelungit cu acizi puternici sau alcalii puternici.

VI. Caracteristici suplimentare

1. Finisajul suprafeței: gri-argintiu mat cu o colorare uniformă; rezistent la uzura si impact.

2. Reutilizabilitate: Acoperirea filetului galvanizat asigură o lubrifiere inerentă, împiedicând ansamblul să prindă sau să dezlipească firele în timpul dezasamblarii pentru întreținere.
