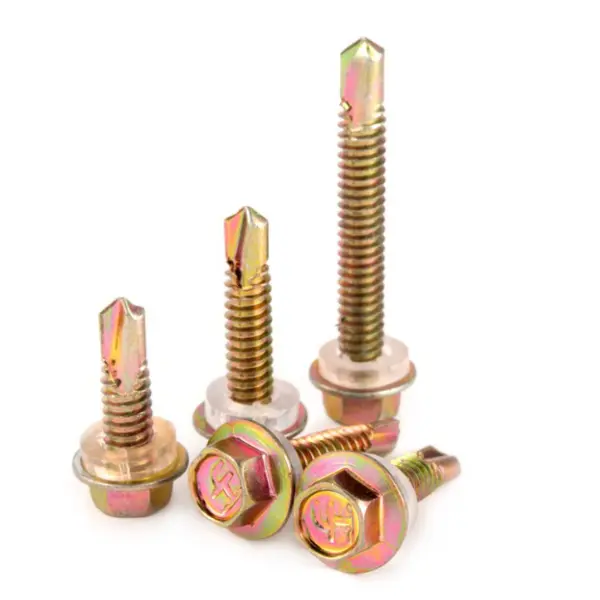

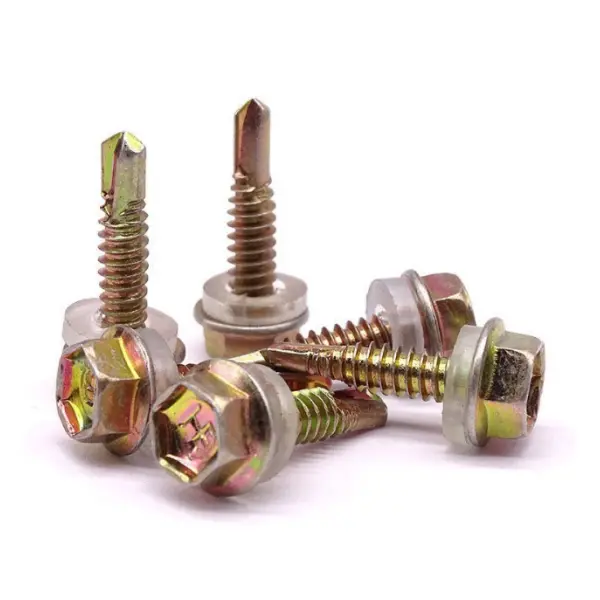

Șuruburi autofiletante pentru sisteme de placare din oțel

Șuruburile autofiletante pentru sistemele de placare din oțel sunt proiectate special pentru anvelopele clădirilor cu structuri din oțel, inclusiv pentru acoperișuri, placarea pereților și componentele ornamentale (cum ar fi unghiurile de colț).

Material: Oțel carbon mediu (1022) sau oțel inoxidabil (410/304); tratate termic și finisate cu zincare sau acoperiri compozite.

Funcția de bază: elimină necesitatea pre-forării; efectuează găurirea, filetarea și fixarea într-o singură etapă. Potrivit pentru conectarea tablelor subțiri de metal (0,5–6 mm), cum ar fi oțel acoperit cu culoare, table galvanizate și pane de oțel de ecartament ușor.

Cap: cap de șaibă hexagonal; compatibil cu drivere de priză sau chei electrice; oferă rezistență ridicată la cuplu și previne alunecarea.

Punct: vârf de foraj integrat (burghiu elicoidal miniatural) cu caneluri pentru îndepărtarea așchiilor; capabil să găurize direct prin plăci de oțel.

Filet: Filet grosier (14 TPI); oferă o capacitate puternică de autofiletare și o forță mare de strângere.

Finisarea suprafeței: galvanizat la cald, zinc colorat sau Dacromet; rezistent la coroziune și potrivit pentru utilizare în aer liber.

Configurarea produsului

Ansamblul standard include corpul șurubului și o șaibă de etanșare impermeabilă (preasamblată); gata de utilizare imediată la fața locului, fără a fi necesară instalarea manuală a spălăriilor.

1) Corpul șurubului (componenta miezului)

Tip cap: Cap șaibă hexagonal; oferă o capacitate portantă ridicată și o potrivire sigură, îndreptată. Specificații (Comune):

o Diametru: 5,5 mm (#12), 6,3 mm (#14)

o Lungime: 25–150 mm (trebuie să pătrundă în panoul și stratul de izolație, cu încastrare ≥25 mm în pane)

Punct de găurire: ST4.2–ST6.3, corespunzătoare diferitelor grosimi de tablă de oțel.

2) Șaibă de etanșare (critică pentru impermeabilizare; pre-asamblată/integrată)

Structura: Saiba compozita formata dintr-o saiba metalica (otel galvanizat/otel inoxidabil) + cauciuc EPDM.

Funcții: impermeabilizare, prevenirea scurgerilor, rezistență la îmbătrânire și rezistență la intemperii (interval de funcționare: -40°C până la 120°C).

Dimensiuni: Diametru exterior ≥19mm; oferă o zonă mare de contact pentru o etanșare fiabilă. 3) Instrumente necesare (esențiale pentru instalare)

Drivere: prize hexagonale 1/4″ (8mm/10mm); cheie de impact fără fir sau bormașină electrică

Unelte auxiliare: nivelă cu bulă de aer, bandă de măsurare, legătură de siguranță (pentru lucrul la înălțime)

Parametri cheie de performanță

Rezistenta la tractiune: ≥450 MPa

Duritatea suprafeței: HRC 35–45 (punct de găurire dur, miez dur)

Rezistenta la tragere: ≥8700 N (Q235, placa de otel de 4 mm)

Cuplu: ≥10,9 Nm

Rezistență la pulverizare cu sare: ≥500 ore (zincat la cald)

Grosimea plăcii aplicabilă: 0,5–6 mm (în funcție de specificația punctului de foraj)

Scenarii tipice de aplicare

Acoperișuri: Fixarea tablelor de oțel acoperite cu culoare pe pane de oțel (rezistență la ridicarea vântului și impermeabilizare)

Placarea peretelui: Fixarea tablelor de oțel acoperite cu culoare pe grinzile/panele de perete

Trim/Flishing: Fixarea capacelor de coamă, streașină și ornamente de colț pentru uși/ferestre

Altele: sisteme de montare fotovoltaice (PV), conducte de aer și anvelope de clădire din oțel ușor

Avantajele cheie ale șuruburilor autofiletante pentru sistemele de placare din oțel

1. Elimină etapele de pre-găurire și filetare; instalare rapidă și care economisește forța de muncă

2. Angajare strânsă; rezistent la desfacere si dezlipire

3. Compatibil cu diverse materiale; extrem de versatil

4. Dimensiune compactă; potrivit pentru conectarea componentelor cu pereți subțiri și ușoare

Diferențiatori

Comparație: șuruburi autofiletante standard cu vârf ascuțit, șuruburi standard și nituri oarbe

I. Diferențiatori cheie

1. Găurire și prindere integrate; eficiență de instalare extrem de ridicată

Dispune de o structură încorporată de tăiere a punctului de foraj; elimină necesitatea pregăuririi sau filetării. Găurirea, filetarea și fixarea sunt finalizate într-o singură etapă, reducând semnificativ etapele procesului - ideal pentru instalarea la scară largă a plicului pe șantierele de construcții.

2. Cap de flanșă hexagonală; forță de strângere puternică fără alunecare

Combină o unitate de antrenare hexagonală externă cu o față de flanșă, permițând aplicarea unui cuplu ridicat cu chei electrice. Suprafața mare de lagăr minimizează riscul de dezlipire a filetului sau de forfecare a capului, făcându-l potrivit pentru condițiile care implică vibrații sau presiunea vântului în structurile din oțel.

3. Saiba integrata din compozit; etanșare excelentă la apă

Preasamblat din fabrică cu componente metalice și EPDM. Șaibă din cauciuc compozit: Se potrivește perfect pe suprafața panoului după strângere; rezistent la imbatranire si temperaturi extreme; previne scurgerea apei la sursa; special conceput pentru hidroizolarea sistemelor de anvelope ale clădirii.

4. Material călit, potrivit pentru conexiuni metalice

Intarit cu duritate mare a suprafetei; capabil să găurize în mod fiabil prin table de oțel acoperite cu culoare de 0,5–6 mm și secțiuni de oțel galvanizat; tenacitatea echilibrată asigură rezistența la rupere sau decuparea filetului în timpul instalării, oferind o capacitate portantă superioară în comparație cu șuruburile autofiletante standard.

5. Rezistenta la coroziune si intemperii, potrivita pentru medii exterioare

Dispune de tratamente standard de suprafață, cum ar fi placarea cu zinc colorat, galvanizarea la cald sau acoperirea Dacromet; oferă o rezistență excelentă la stropii de sare și rugină; durabil pentru utilizare pe termen lung în instalații industriale în aer liber sau de coastă; ideal pentru aplicații în exterior cu structură de oțel.

6. Angajare puternică a firului, rezistent la ridicarea și slăbirea vântului

Firele autofiletante grosiere specializate asigură angajarea strânsă cu pane de oțel; oferă o rezistență excelentă la tragere și alunecare; rezistă la sarcinile puternice ale vântului pe acoperișuri și rezistă la slăbirea în timp.

II. Comparație cu alte tipuri de elemente de fixare (limitări)

1. Vs. șuruburi autofiletante standard cu vârf ascuțit: cost unitar mai mare; nepotrivit pentru substraturi nemetalice precum lemnul sau plasticul.

2. Vs. șuruburi standard: capacitate portantă mai mică; nu poate fi utilizat pentru îmbinările portante structurale primare; potrivit numai pentru sisteme de plicuri și conexiuni subțiri.

3. Vs. nituri oarbe: Permite dezasamblarea și întreținerea repetată (spre deosebire de niturile de unică folosință); cu toate acestea, rezistența seismică și toleranța la deformarea repetată sunt mai mici decât cele ale elementelor de fixare structurale de înaltă rezistență.

Procesul de instalare la fața locului

Șuruburi autofiletante pentru sistemele de placare din oțel Scenarii aplicabile: acoperișuri de fabrică, placare de pereți (foi de oțel acoperite cu culoare), tablițe și ornamente de colț, sisteme de plicuri din oțel de ecartament ușor etc.; instalarea urmează specificațiile generale pentru construcția anvelopelor structurii de oțel.

I. Pregatirea constructiei

1. Inspecția materialelor

Verificați specificațiile, lungimea și acoperirea anticorozivă; inspectați șaibe compozite pre-asamblate pentru a vă asigura că sunt intacte și fără detașări sau fisuri; distinge între specificațiile punctului de foraj pentru a se potrivi cu grosimea totală a panourilor.

2. Pregătirea sculei

Driver cu priză hexagonală, cheie electrică cu viteză variabilă / Pregătiți un burghiu portabil, ajustând în prealabil setările de viteză și cuplu; pregătiți, de asemenea, o bandă de măsurare, un marker și un cuțit utilitar.

3. Pregătirea suprafeței de bază

Asigurați-vă că suprafețele panourilor și panelor nu prezintă resturi, rugină sau proeminențe; asigurați-vă că îmbinările de suprapunere a panourilor sunt netede și suprafețele panoului nu se deformează.

4. Aspect și poziționare

Fixați liniile conform desenelor pentru a determina distanța dintre șuruburi, asigurând alinierea orizontală și verticală.

II. Operatii de pozitionare si prindere

1. Aliniați și montați panourile împreună, fixându-le temporar pentru a vă asigura că lățimea de suprapunere respectă specificațiile de proiectare.

2. Aplicați presiune perpendiculară pe suprafața panoului în timpul găuririi; mențineți alinierea verticală - înclinarea sau fixarea șuruburilor într-un unghi este strict interzisă.

3. Găuriți și fixați cu o viteză constantă, permițând vârfului autoforant să pătrundă în panou și pane; evitați forța bruscă sau excesivă pentru a preveni ruperea vârfului de găurit sau deformarea panoului.

4. Standard de fixare: Flanșa trebuie să comprima șaiba compozită, astfel încât garnitura de cauciuc să fie comprimată uniform și să se extindă ușor spre exterior; nu strângeți în exces, deoarece aceasta poate sparge garnitura de cauciuc sau poate cauza adâncirea și scurgerea suprafeței panoului.

5. Secvența de instalare: Continuați de la centrul travei către ambele capete și de la mijloc spre exterior pentru a minimiza stresul acumulat în panouri.

III. Puncte cheie de instalare pentru diferite zone

1. Pentru panourile de acoperiș, poziționați șuruburi pe crestele ondulațiilor; este interzisă introducerea șuruburilor în jgheaburi (deoarece aceasta duce la acumularea de apă și scurgeri); spațiere... Respectați cu strictețe desenele, cu accent deosebit pe creșterea densității elementelor de fixare în jurul coamei, streașinii și jgheaburilor.

2. Instalați panouri verticale de perete de sus în jos; crește densitatea șuruburilor la îmbinările suprapuse pentru a asigura o etanșare etanșă.

3. Aplicați închidere dublă la punctele de tăiere, colțuri și închidere, cu șuruburi distribuite uniform pe ambele părți ale colțului pentru a preveni ondularea marginilor sau scurgerile de apă.

IV. Inspecția și protecția lucrărilor finite

1. Inspecție vizuală completă: Asigurați-vă că șuruburile sunt verticale și distanțate uniform și că șaibele sunt intacte și poziționate corect.

2. Asigurați-vă că suprafețele panourilor nu prezintă urme sau zgârieturi semnificative și că etanșările suprapuse sunt intacte.

3. Interziceți călcarea, tragerea sau lovirea zonelor finalizate pentru a preveni slăbirea șuruburilor sau defectarea etanșării.

4. Înlocuiți sau reparați imediat orice șaibe deteriorate sau șuruburi nealiniate.

V. Interdicții de construcție

1. Nu îndepărtați și nu înlocuiți șaibe compozite originale; instalarea fără șaibe este strict interzisă.

2. Nu introduceți șuruburile în unghi și nu strângeți prea mult cu un cuplu excesiv, deoarece acest lucru poate cauza scurgeri sau ruperea șuruburilor.

3. Nu folosiți șuruburi cu vârfuri de găurit uzate sau filete deteriorate.

4. Evitați instalarea în exterior pe timp de ploaie sau când suprafețele panourilor sunt umede.

Parametrii cheie de performanță ai șuruburilor autofiletante pentru sistemele de placare din oțel

I. Material de bază și tratament de suprafață

1. Material de bază: Oțel standard 1022 Oțel cu carbon mediu (călit la călire); Oțel inoxidabil 410/304 pentru medii cu coroziune ridicată

2. Tratament termic: întărire (suprafață dură, miez dur)

3. Anti-coroziune de suprafață: zincare colorată, galvanizare la cald, Dacromet, fosfatare

4. Saiba potrivita: suport din otel galvanizat + cauciuc EPDM (etansare rezistenta la intemperii)

II. Duritate și proprietăți mecanice

1. Duritatea suprafeței: HRC 35–45 (asigură capacitatea de găurire, previne ruperea vârfului)

2. Rezistenta la tractiune: ≥450 MPa

3. Cuplu maxim: ≥10,9 N·m (specificații standard)

4. Capacitate de extragere (potrivită cu tablă de oțel de 0,5–4 mm + pană): ≥8700 N

III. Specificații și parametrii firului

1. Dimensiuni nominale comune: ST5.5, ST6.3 (mainstream pentru proiecte de inginerie)

2. Tip filet: Filet grosier autofiletant; profil ascuțit, prindere puternică

3. Tip punct de foraj: Punct de foraj standard; potrivit pentru grosimi de tablă de 0,5–6 mm

IV. Parametrii șaibei de etanșare

1. Temperatura de funcționare: -40°C până la 120°C; rezistent la imbatranire la temperaturi inalte/joase

2. Performanță: Impermeabil, absorbant șocuri, previne deteriorarea prin strivire a foilor; durata de viață ≥10 ani

3. Structură: Preasamblat ca o singură unitate la fabrică; nedetasabil

V. Parametrii anti-coroziune și rezistență la intemperii

1. Zinc colorat: Rezistenta la pulverizare salina ≥200 h; potrivit pentru zonele interioare/uscate din fabrică

2. Galvanizare la cald / Dacromet: Rezistenta la pulverizare salina ≥500 h; potrivit pentru medii exterioare, umede și de coastă

VI. Parametri de instalare și utilizare

1. Cerințe de fixare: Mașina de spălat trebuie să fie comprimată uniform; evitați strângerea excesivă pentru a preveni fisurarea cauciucului sau adâncirea suprafeței foii

2. Adâncimea de găurire: După pătrunderea foii colorate, încastrarea efectivă în pana de oțel trebuie să fie ≥25 mm

3. Aplicație: Conectarea plăcilor de placare subțiri (acoperiș, panouri de perete, tablie/garnitură); nu pentru utilizare în îmbinările structurale portante primare
