Cum poate o coloană circulară pentru țevi de oțel să îmbunătățească performanța structurală și eficiența construcției

HAISHENGoferă proiectatColoană circulară pentru țevi de oțelsoluții pentru clădiri din oțel, instalații industriale, stadioane, pasarele, poduri, copertine și structuri prefabricate. Fabricați din oțel structural Q235B sau Q355B, acești stâlpi combină un profil portant circular cu conexiune flexibilă și opțiuni de protecție împotriva coroziunii pentru aplicații structurale solicitante.

O coloană circulară tubulară din oțel este un element structural vertical conceput pentru a transfera sarcini de la o suprastructură la fundația acesteia. Secțiunea sa circulară goală oferă o distribuție echilibrată a sarcinii, performanță puternică la compresie axială, rezistență la torsiune și rezistență relativ scăzută la vânt. În funcție de cerințele proiectului, coloanele pot fi produse din țevi de oțel fără sudură sau sudate și personalizate cu plăci de bază, rigidizări, plăci de conectare, flanșe, accesorii de ridicare și acoperiri de protecție. Acest articol explică construcția lor, specificațiile cheie, procesul de fabricație, avantajele, aplicațiile și considerentele de selecție.

Cuprins

1. Ce este o coloană circulară de țeavă de oțel goală?
2. Cum este configurată o coloană circulară de țeavă de oțel goală?
3. Care sunt principalele avantaje structurale?
4. Ce specificații ar trebui să evalueze cumpărătorii?
5. Cum sunt fabricate coloanele circulare pentru țevi de oțel goale?
6. Unde sunt folosite coloanele circulare pentru țevi de oțel goale?
7. Cum se compară cu alte coloane de oțel?
8. Cum ar trebui cumpărătorii să aleagă coloana potrivită?
9. Întrebări frecvente
10. De ce să lucrezi cu un producător profesionist?

Ce este o coloană circulară de țeavă de oțel goală?

O coloană circulară pentru țevi de oțel tubulară este o componentă structurală verticală portantă, având o secțiune transversală cilindrică goală. Este fabricat în mod obișnuit din oțel structural carbon sau oțel slab aliat și poate fi produs fie ca țeavă fără sudură, fie ca țeavă laminată și sudată.

Spre deosebire de o coloană solidă din oțel, configurația goală reduce materialul inutil, menținând în același timp un profil structural puternic. Geometria circulară distribuie tensiunile în jurul circumferinței și oferă rezistență constantă indiferent de direcția de încărcare. Acest lucru face ca designul să fie deosebit de util acolo unde stâlpii pot experimenta comprimare axială combinată, încovoiere, torsiune, încărcări ale vântului sau forțe excentrice.

O specificație tipică este exprimată caφD × t × L, unde D reprezintă diametrul exterior, t reprezintă grosimea peretelui și L reprezintă lungimea coloanei. De exemplu, φ219 × 8 × 6000 indică un diametru exterior de 219 mm, o grosime a peretelui de 8 mm și o lungime de 6 m.

Cum este configurată o coloană circulară de țeavă de oțel goală?

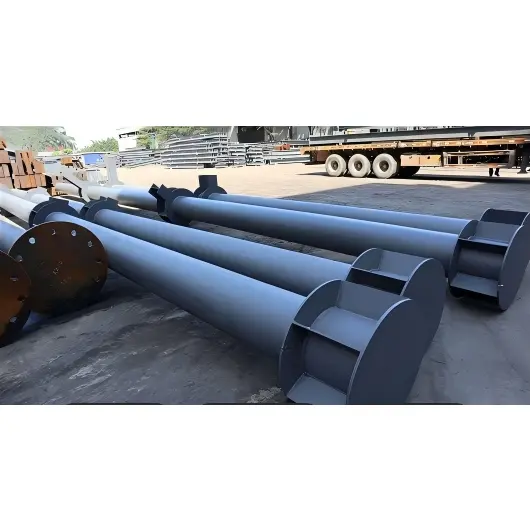

O coloană de țeavă structurală este mai mult decât un tub de oțel. Pentru multe proiecte, ansamblul complet încorporează componente de conexiune și armătură care permit integrarea stâlpului cu fundații, grinzi, sisteme de acoperiș și alte elemente structurale.

• Corpul coloanei:Țeava circulară primară din oțel selectată în funcție de diametru, grosimea peretelui, lungime, calitatea materialului și sarcinile de proiectare.
• Placa de baza:O placă de oțel sudată care transferă sarcinile coloanei către fundație prin șuruburi de ancorare.
• Plăci de rigidizare sau inele:Armătură utilizată acolo unde este necesară încărcături mai mari sau rezistență locală la flambaj.
• Placă superioară sau flanșă:Oferă un punct de conectare pentru grinzi, ferme, stâlpi superioare sau alte componente structurale.
• Plăci de conectare și corbele:Facilitați conexiunile grindă la coloană sau țeavă la țeavă.
• Șuruburi de înaltă rezistență:Folosit pentru conexiuni structurale cu șuruburi, acolo unde este specificat de proiectul de inginerie.
• Strat de protecție:În funcție de condițiile de mediu, se pot aplica sisteme de grunduire, intermediar și strat superior sau galvanizare.

Pentru structurile foarte lungi, secțiunile individuale pot fi, de asemenea, îmbinate prin sudură, flanșă sau alte configurații de îmbinare proiectate.

Care sunt principalele avantaje structurale?

Distribuția echilibrată a sarcinii

Secțiunea transversală circulară nu are o axă convențională puternică și slabă. Geometria sa distribuie stresul în jurul tubului, făcându-l potrivit pentru structurile expuse la sarcini din diferite direcții.

Compresiune puternică și performanță la torsiune

Coloanele de conducte sunt frecvent selectate pentru aplicații care necesită o capacitate de încărcare axială substanțială și rezistență la efectele de torsiune. Secțiunea goală închisă oferă, de asemenea, eficiență structurală utilă acolo unde stabilitatea și încărcarea multidirecțională sunt importante.

Expunere redusă la vânt

Profilul cilindric simplificat poate reduce rezistența aerodinamică în comparație cu profilele structurale unghiulare. Această caracteristică poate fi valoroasă pentru coloanele expuse din copertine, alei, turnuri, structuri de stadion și alte instalații exterioare.

Instalare eficientă

În comparație cu unele alternative structurale mai grele, coloanele goale din oțel pot oferi o relație eficientă rezistență-greutate. Fabricarea în fabrică a plăcilor de bază, a componentelor de conectare, a găurilor și a straturilor de protecție poate reduce, de asemenea, cantitatea de procesare necesară pe șantier.

Flexibilitate arhitecturală

Aspectul cilindric neted funcționează bine atunci când componentele structurale sunt vizibile intenționat. Prin urmare, coloanele circulare pot combina funcțiile structurale și arhitecturale în clădiri comerciale, facilități publice, structuri peisagistice și proiecte industriale moderne.

Ce specificații ar trebui să evalueze cumpărătorii?

Alegerea unui stâlp structural ar trebui să înceapă cu cerințe de inginerie, mai degrabă decât cu simpla selectare a diametrului țevii. Calitatea materialului, grosimea peretelui, lungimea, configurația conexiunii, condițiile de încărcare, toleranțele de fabricație și mediul la coroziune influențează toate specificațiile finale.

De exemplu, informațiile despre produse de la HAISHENG identifică Q235B și Q355B ca materiale principale și furnizează dimensiunile țevilor în formatul φD × t × L. Dimensiunile structurale reale trebuie întotdeauna determinate din calculele proiectului și din standardele de proiectare aplicabile.

Cum sunt fabricate coloanele circulare pentru țevi de oțel goale?

Fabricația profesională transformă țeava sau placa de oțel într-un ansamblu structural finit gata pentru transport și instalare. Un proces de producție controlat ajută la menținerea preciziei dimensionale, a calității sudurii, a dreptății și a protecției suprafeței.

1. Inspecția materiei prime:Se verifică calitatea oțelului, dimensiunile, starea suprafeței și documentația relevantă a materialului.
2. Tăiere:Țevile sau plăcile de oțel sunt tăiate în funcție de lungimea stâlpului și desenele de fabricație necesare.
3. Formare:Coloanele sudate cu diametru mare pot fi produse prin rularea plăcii de oțel într-o formă cilindrică urmată de sudare.
4. Încheierea pregătirii:Capetele stâlpilor pot fi prelucrate sau teșite pentru a obține geometria de conectare necesară.
5. Ansamblu componente:Plăcile de bază, plăcile superioare, rigidizările, corbelele, flanșele și plăcile de conectare sunt poziționate conform desenelor tehnice.
6. Sudare:Componentele sunt sudate folosind proceduri de fabricație adecvate, cu teste nedistructive aplicate acolo unde este necesar.
7. Îndreptare și corectare:Deformarea la sudare și dreptatea coloanei sunt verificate și corectate atunci când este necesar.
8. Prelucrare gaura:Găurile pentru șuruburi și utilitare sunt găurite sau prelucrate la dimensiuni și locații specificate.
9. Tratamentul suprafeței:Rugina și depunerile pot fi îndepărtate prin sablare înainte de aplicarea grundului și a stratului de protecție.
10. Inspecție finală:Dimensiunile, conexiunile, sudurile, starea de acoperire, marcajele și ambalajul sunt inspectate înainte de expediere.

Pentru coloanele cu diametru mare, construcția sudată oferă o mai mare flexibilitate în diametru și grosime a peretelui. Între timp, coloanele de țevi fără sudură pot fi utile acolo unde se preferă construcția fără sudură și cerințele dimensionale specifice.

Unde sunt folosite coloanele circulare pentru țevi de oțel goale?

Combinația dintre performanța structurală și geometria cilindrică curată permite acestor stâlpi să servească atât scopurilor inginerești, cât și arhitecturale.

• Instalatii industriale:Folosit ca suport structural vertical în fabrici și unități de producție.
• Stadioane și locuri mari:Potrivit pentru structuri în care încărcarea multidirecțională și aspectul arhitectural sunt importante.
• Alei și copertine:Profilul neted oferă o soluție practică pentru suporturile exterioare expuse.
• Clădiri prefabricate:Componentele fabricate în fabrică pot simplifica asamblarea și pot îmbunătăți coordonarea construcției.
• Poduri și structuri municipale:Aplicabil pentru digurile selectate, elementele de susținere, stâlpii de parapet și structurile aferente.
• Arhitectura peisagistica:Coloanele cilindrice pot oferi suport structural, păstrând în același timp un aspect vizual curat.
• Structuri înalte:Elementele CHS mai mari pot fi proiectate pentru sarcini verticale și combinate substanțiale.

Cum se compară cu alte coloane de oțel?

Profilele structurale diferite servesc diferitelor scopuri de inginerie. Prin urmare, o secțiune circulară goală trebuie evaluată în funcție de cerințele proiectului, mai degrabă decât tratată ca un înlocuitor universal pentru secțiunea H sau secțiunile goale pătrate/dreptunghiulare.

Secțiunea corespunzătoare depinde de calculele structurale, cerințele de conectare, condițiile de fabricație, disponibilitatea materialelor, bugetul proiectului și standardele de construcție aplicabile.

Cum ar trebui cumpărătorii să aleagă coloana potrivită?

Pentru echipele de achiziții, ingineri, antreprenori și producători de structuri din oțel, o specificație tehnică clară poate reduce semnificativ problemele de comunicare și întârzierile de cotație.

1. Definiți sarcinile de proiectare:Furnizați sarcini axiale, momente de încovoiere, efecte de torsiune, încărcări ale vântului, condiții seismice și alte informații relevante de proiectare.
2. Confirmați dimensiunile:Specificați diametrul exterior, grosimea peretelui, lungimea și toleranțele dimensionale necesare.
3. Selectați calitatea materialului:Q235B și Q355B sunt alegeri comune, în timp ce nota finală ar trebui să respecte cerințele de proiectare a proiectului.
4. Determinați detaliile conexiunii:Furnizați dimensiunile plăcii de bază, aranjarea șuruburilor de ancorare, cerințele pentru flanșe, locațiile de conectare a grinzilor și detaliile rigidizării.
5. Luați în considerare mediul înconjurător:Mediile exterioare, umede, de coastă sau agresive din punct de vedere chimic pot necesita o protecție sporită împotriva coroziunii.
6. Confirmați cerințele de inspecție:Discutați inspecția dimensională, inspecția sudurii, testarea nedistructivă, grosimea acoperirii și documentația înainte de producție.
7. Planificați logistica:Luați în considerare lungimea coloanei, restricțiile de transport, punctele de ridicare, segmentarea, ambalarea și secvența de instalare.

Un desen detaliat sau un pachet de specificații permite producătorului să determine calea de fabricație cea mai potrivită și configurația conexiunii. Cumpărătorii pot examina și componentele structurale din oțel pentru a înțelege cum se integrează coloanele cu alte elemente din oțel fabricate.

Întrebări frecvente

Ce materiale sunt utilizate în mod obișnuit pentru coloanele de țevi de oțel tubulare circulare?

Oțelurile structurale Q235B și Q355B sunt de obicei specificate pentru aceste stâlpi. Materialul final trebuie selectat în funcție de calculele structurale, standardele aplicabile, condițiile de mediu și cerințele proiectului.

Care este diferența dintre coloanele de țevi fără sudură și sudate?

Coloanele fără sudură sunt produse din țevi de oțel fără sudură și nu au sudură longitudinală. Coloanele sudate sunt formate din tablă de oțel și unite prin sudură. Construcția sudată oferă o flexibilitate mai mare pentru diametre mari și grosimi personalizate de perete, în timp ce țeava fără sudură poate fi avantajoasă pentru cerințe specifice de diametru și structura.

Poate fi personalizată o coloană circulară de țeavă de oțel tubulară?

Da. În funcție de capacitățile de fabricație și cerințele de inginerie, diametrul, grosimea peretelui, lungimea, plăcile de bază, conexiunile superioare, rigidizările, plăcile de conectare, găurile pentru șuruburi, urechile de ridicare, configurațiile de îmbinare și tratamentele de suprafață pot fi personalizate.

Cum se gestionează protecția împotriva coroziunii?

Opțiunile obișnuite includ sablare, urmată de sisteme de grund, intermediar și strat superior. Galvanizarea la cald poate fi de asemenea luată în considerare pentru aplicații adecvate, în special acolo unde este necesară o protecție sporită împotriva coroziunii.

Sunt coloanele circulare potrivite pentru structuri exterioare?

Ele pot fi utilizate în aplicații în aer liber, cum ar fi copertine, alei, structuri de peisaj, facilități municipale și alte sisteme de oțel expuse, atunci când dimensiunile coloanei, designul structural, conexiunile și sistemul de protecție împotriva coroziunii sunt specificate în mod corespunzător.

Ce informații trebuie furnizate atunci când solicitați o ofertă?

Informațiile utile includ cantitatea, calitatea oțelului, diametrul exterior, grosimea peretelui, lungimea, desenele de conectare, detaliile plăcii de bază, cerințele de tratare a suprafeței, standardele de inspecție, destinația și programul de livrare estimat. Desenele structurale sunt deosebit de utile pentru proiectele personalizate.

De ce să lucrezi cu un producător profesionist?

O coloană structurală trebuie să funcționeze ca parte a unui sistem portant complet, astfel încât selecția produsului ar trebui să implice mai mult decât compararea prețurilor țevilor. Precizia producției, calitatea sudurii, detaliile conexiunii, protecția suprafeței, procedurile de inspecție, ambalarea și coordonarea livrării, toate afectează rezultatul final al proiectului.

HAISHENG furnizează coloane circulare pentru țevi tubulare din oțel folosind oțel structural Q235B sau Q355B și susține configurații de fabricație, inclusiv plăci de bază, rigidizări, plăci de conectare, șuruburi de înaltă rezistență și acoperiri de protecție. Pentru cerințele specifice proiectului, cumpărătorii pot furniza desene, dimensiuni, informații de încărcare, cantitate și condiții de aplicare, astfel încât configurația corespunzătoare a coloanei să poată fi evaluată.

Planificați un proiect de structură din oțel sau aprovizionați cu stâlpi structurali personalizați?Împărtășiți-vă desenele și cerințele tehnice cu HAISHENG astăzi. Pentru selecția materialelor, detaliile de fabricație, configurațiile de conectare, sprijinul pentru cotație și planificarea livrării,contactaţi-nepentru a discuta despre proiectul dumneavoastră cu echipa HAISHENG.
