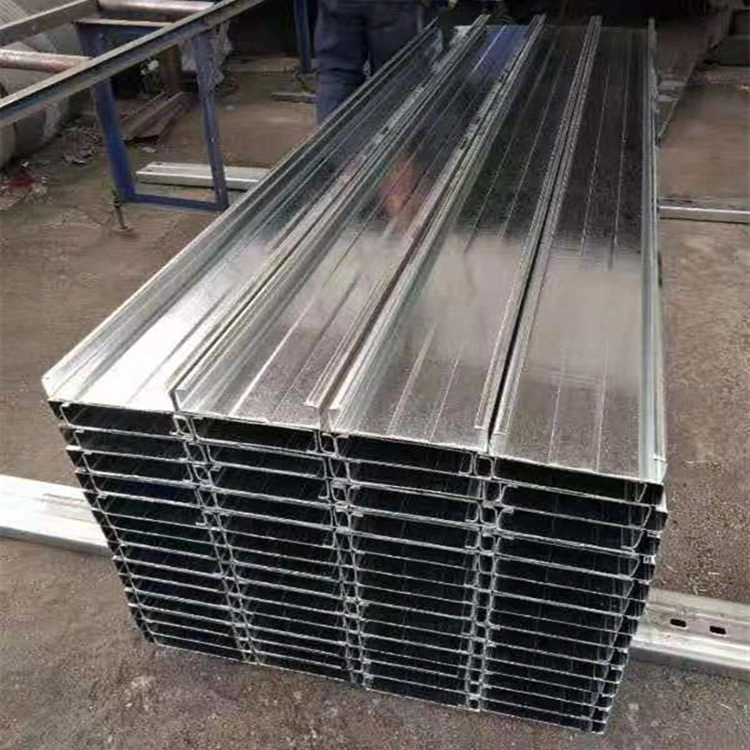

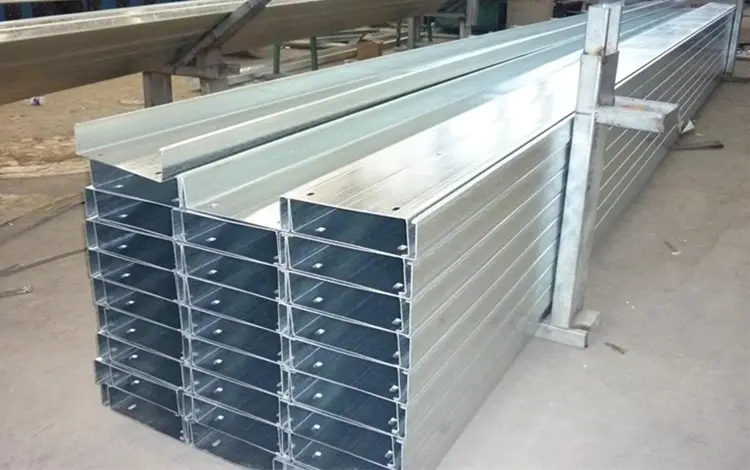

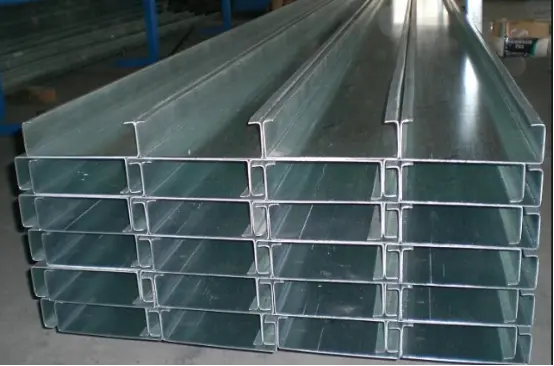

Pane din oțel cu secțiune C laminate la rece

Panele din oțel cu secțiune C laminate la rece sunt fabricate din benzi de oțel galvanizate la cald. Clasificate în pane de acoperiș și pane de perete, acestea sunt instalate pe grinzi de oțel, stâlpi sau coardele superioare ale cadrelor spațiale. Acestea servesc ca bază portantă pentru acoperișurile și panourile de pereți din oțel acoperite cu culoare, transferând sarcinile către structura principală de oțel și acționând ca cadru structural pentru sistemul de anvelopă a clădirii. Specificație standard: oțel Q235 galvanizat la cald, cu o grosime a stratului de galvanizare de ≥80μm.

Componente ale sistemului de pane din oțel laminate la rece

1. Specificații comune pentru membrii principali

Acoperiș: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Perete: C80×40×20, C100×50×20, C120×50×20

Grosimea peretelui: 1,8, 2,0, 2,2, 2,5 mm

2. Sistem de tirant

1). Tiranti drepte rotunde din otel: Φ10, Φ12; instalat în diagonală.

2). Bare cu manșon: țeavă sudată Φ32×2.0; instalate la punctele de tranziție ale tiranților diagonali pentru a oferi suport rigid.

Dispunere: Tiranții sunt obligatorii pentru pane de acoperiș cu deschideri care depășesc 4 metri.

3. Bretele pentru streașină (Tije/Brete)

Oțel unghiular în formă de L sau oțel cu secțiune C mică; legată la un capăt la pane și la celălalt la grinda de oțel. Acestea împiedică răsturnarea panei din cauza presiunii vântului pe acoperiș și sunt o caracteristică standard pentru acoperișurile cu deschidere lungă.

4. Componente de conectare

1). Cleme pentru pane: încorporate sau sudate pe grinzi și stâlpi de oțel; Pane pentru cezariana se sprijina pe aceste crampoane.

2). Șuruburi de înaltă rezistență și șuruburi autoperforante: utilizate pentru îmbinarea panelor și fixarea panelor de crampoane.

5. Straturi de placare/plicuri asociate

Fixat deasupra panelor: panouri de acoperiș/pereți, izolație, membrane de barieră de vapori și componente de garnitură/blind.

Trei opțiuni de configurare

1. Depozit mic (port ≤ 9m): pane de acoperiș C140×50×2,0 + pane de perete C100×50×2,0; tije de sag simple; fără bretele cu flanșă.

2. Clădire standard de fabrică (12–24 m): Pane de acoperiș C160/C180 + sistem complet de tijă și lonjeroane + suporturi pentru flanșe de acoperiș.

3. Zone de coastă cu vânt puternic / Acoperișuri cu cadru spațial: oțel cu secțiune în C mai groasă (2,2–2,5 mm), densitate crescută a tijei de afundare și contravântuire completă a flanșei acoperișului.

Specificații anti-coroziune

Standard în interior: galvanizare la cald ≥ 80μm;

Coastă (spray sărat): galvanizare la cald ≥ 120μm.

Avantajele de bază

1. Pane de oțel cu secțiune C laminate la rece prezintă o secțiune transversală eficientă din punct de vedere structural, oferind o rezistență excelentă la încovoiere și compresiune, economie de material și capacitate portantă mare.

2. Suprafețele netede, fără bavuri și perforarea de precizie facilitează îmbinarea și conectarea ușoară.

3. Proprietăți uniforme ale materialului și rezistență bună; rezistent la răsucire și deformare.

4. Găurile pre-perforate permit asamblarea directă la fața locului, scurtând semnificativ timpul de construcție.

5. Compatibil cu diverse panouri de placare pentru acoperiș și pereți; un profil de cadru esențial pentru clădirile ușoare din oțel.

Repere diferențiate

I. Capacitate portantă ușoară, dar mare; reduce costurile structurale primare.

Secțiunile cu pereți subțiri formate la rece cântăresc doar aproximativ o treime din oțelul canal laminat la cald pentru aceeași capacitate portantă. Acest lucru reduce semnificativ sarcinile asupra grinzilor, stâlpilor și fundațiilor de oțel, precum și tonajul total de oțel necesar pentru structură. În schimb, pane de beton sunt extrem de grele și nepotrivite pentru cadre spațiale sau acoperișuri de oțel ușor de lungă durată.

II. Producție în masă din fabrică și instalare rapidă

Componentele sunt fabricate la lungimi fixe; asamblarea la fața locului folosește o metodă de construcție uscată cu îmbinări cu șuruburi, eliminând necesitatea tăierii sau sudării la fața locului. Spre deosebire de aceasta, pane de lemn necesită rindeluire și tratament de conservare, în timp ce pane de beton necesită cofraj, turnare și întărire - rezultând o diferență semnificativă în termenele de construcție.

III. Designul în secțiune transversală facilitează tiranții și bretele pentru genunchi; stabilitate generală excelentă

Buza ondulată spre interior a oțelului cu secțiune în C permite instalarea ușoară a tiranților cu bară rotundă și a bretelelor pentru genunchi, creând un sistem structural robust, cu rezistență superioară la răsucirea laterală și la sarcinile de vânt/zăpadă, în comparație cu pane simple de fier unghiular.

IV. Galvanizat la cald pentru protecție completă împotriva coroziunii și durată lungă de viață

Întreaga secțiune este galvanizată la cald, asigurând un strat de zinc uniform și etanș (80μm pentru zonele interioare, 120μm pentru regiunile de coastă) care rezistă la coroziune de la ploaie și umiditate. Dimpotrivă, lemnul brut este predispus la putrezire și crăpare, în timp ce oțelul standard cu canale de fier negru implică costuri mari de întreținere pentru vopsirea periodică.

V. Ușor de forat și direcționat utilități

Găurile pot fi găurite direct în rețea la fața locului pentru liniile de instalații sanitare și electrice, eliminând nevoia de a trece în jurul grinzilor sau panelor și rezultând un aspect curat și eficient. În schimb, pereții groși ai canalului de oțel fac găurirea dificilă, iar panele de beton nu pot fi găurite în mod arbitrar.

VI. Tăiere și modificare flexibile; reciclabile și reutilizabile

Materialele pot fi tăiate și îmbinate la fața locului pentru a fi reutilizate în timpul extinderilor fabricii sau modificărilor la locațiile ușilor și ferestrelor, iar oțelul este 100% reciclabil. Panele de lemn și beton, totuși, devin de obicei deșeuri de construcții la demolare.

VII. Eficiență remarcabilă a costurilor

Produs prin rulare continuă, costul unitar este mai mic decât cel al oțelului laminat la cald sau al panelor din lemn masiv tratat, făcându-l cea mai economică alegere de cadre pentru anvelopele clădirilor industriale.

VIII. Scurtă distincție față de oțelul cu secțiune Z

Pane de oțel laminat la rece cu secțiune C au capete drepte, făcându-le potrivite pentru pereți și acoperișuri cu deschidere scurtă cu îmbinare simplă la fața locului.

Oțelul cu secțiune în Z este proiectat pentru conexiuni suprapuse, eșalonate, făcându-l potrivit pentru acoperișuri cu deschidere lungă.

IX. Rezumatul produselor concurente

1. Oțel canal laminat la cald: Greutate proprie, material scump și neeconomic;

2. Pane de lemn: inflamabil și predispus la putrezire; nu îndeplinește standardele de siguranță la incendiu;

3. Pane de beton: Grele și lente de instalat; în mare parte eliminate în construcțiile din oțel.

Procesul de producție standard

I. Inspecția materiei prime la intrare

Materia primă: bandă de oțel galvanizat la cald (Q235). Inspecțiile acoperă grosimea stratului de zinc, grosimea benzii și limita de curgere. Grosimi comune de perete: 1,8/2,0/2,2/2,5 mm. Cerințe de acoperire cu zinc: ≥80 μm (intern) și ≥120 μm (de coastă). Banda de oțel trebuie să fie fără decojire, pete neacoperite sau margini ondulate.

II. Desfăşurare şi hrănire

Bobina de oțel ridicată pe debobinator → bandă aplatizată → introdusă în unitatea de formare (echipată cu un sistem de urmărire/aliniere pentru a preveni abaterea materialului).

III. Formare continuă la rece

Banda de oțel trece prin mai multe seturi de role de formare, îndoindu-se treptat pentru a forma banda, flanșele superioare și inferioare și buzele interioare. Un profil standard de secțiune C (de exemplu, C80/C100/C140/C160/C180/C200) este produs într-o singură trecere.

IV. Tăiere la lungime controlată prin servo

Tăiați la lungimea necesară a proiectului folosind un ferăstrău hidraulic zburător online; marginea tăiată este netedă și lipsită de deformare.

V. Pumnirea

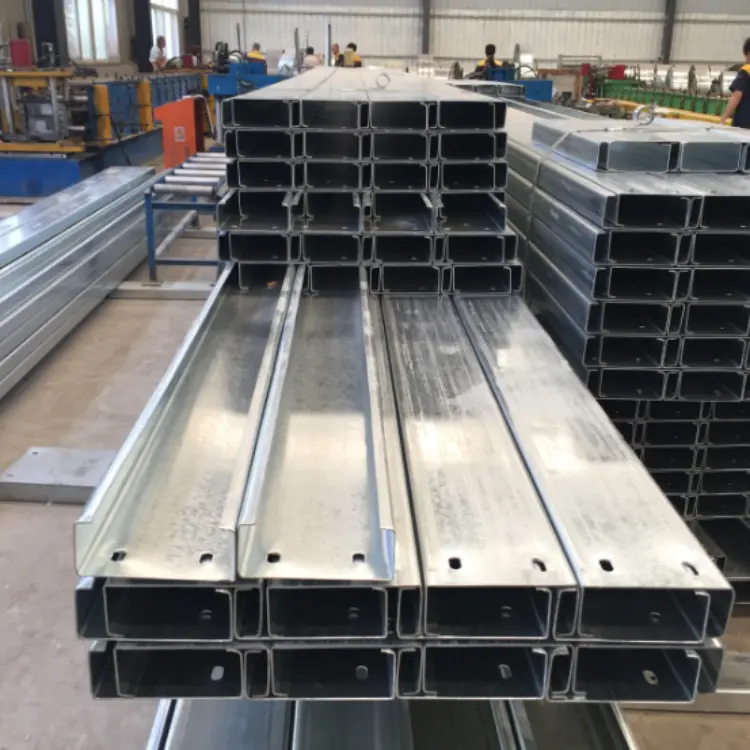

Găurile pentru șuruburi și găurile rotunde pentru tijele săge sunt perforate în capetele sau banda produsului finit pentru asamblarea și fixarea ulterioară.

VI. Inspecția calității produsului finit

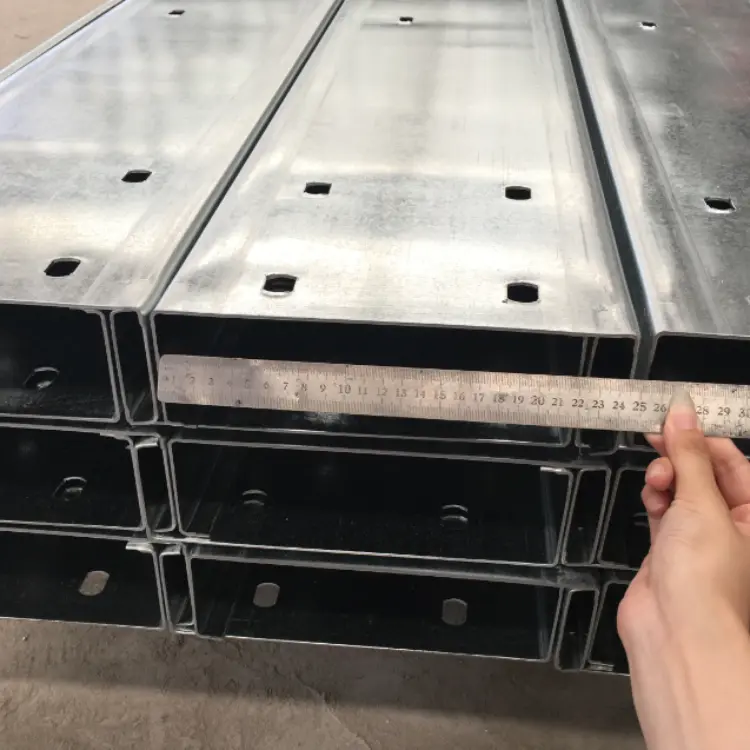

1. Măsurați înălțimea secțiunii, lățimea flanșei, dimensiunile buzelor și grosimea peretelui;

2. Verificați pentru îndoire, răsucire sau deteriorare a stratului de zinc; segrega elementele neconforme.

VII. Stivuire și grupare

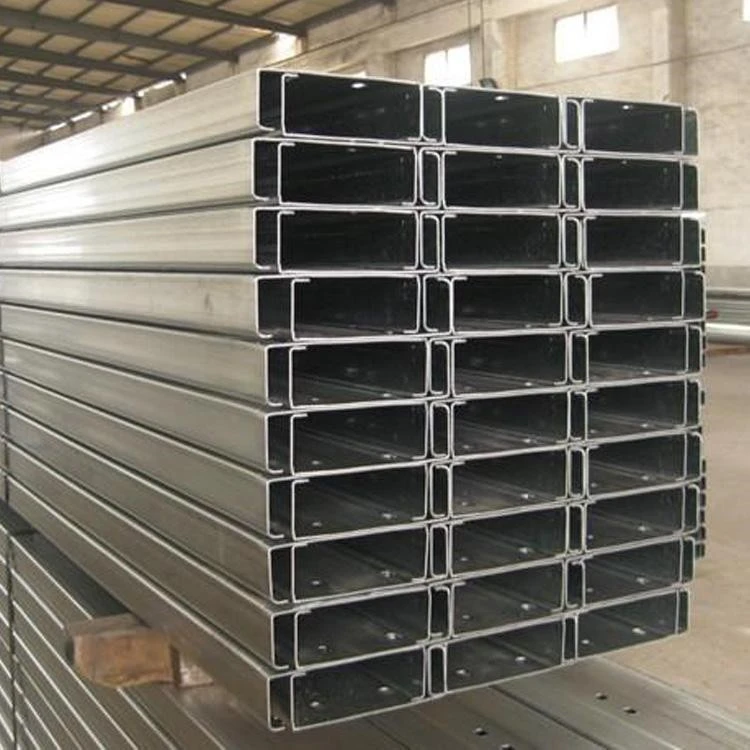

Stivuiți și grupați cu grijă produse cu aceeași specificație; etichetă cu model, grosime și lungime; ambalați pe paleți de lemn pentru depozitare.

VIII. Prelucrarea componentelor accesorii (sag tije, struts, genunchiere, pane)

1. Tije sag drepte/diagonale: Tăiere rotundă din oțel → laminare filet;

2. Struts: Tăierea țevii sudate;

3. Genunchiere și pane: tăiere CNC, îndoire și galvanizare a plăcilor de oțel.

IX. Proces de construcție la fața locului

1. Sudați clemele cu pane la grinzi/stâlpi de oțel;

2. Ridicați pane de oțel cu secțiune C laminate la rece în poziție și fixați-le pe crampoane;

3. Instalați tijele de înclinare și lonjele de manșon; instalați bretele de streașină (genunchiere) pentru acoperiș.

Parametrii de performanță de bază

I. Parametrii materiei prime

1. Material: bandă de oțel galvanizat la cald Q235B laminată la rece

2. Grosimea stratului galvanizat

Zone interioare standard: ≥80μm

Zone de coroziune litorală sau chimică: ≥120μm

II. Specificațiile secțiunii principale (H×B×C: Înălțime × Flanșă × Buză)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Grosime: 1,8–3,0 mm.

III. Proprietăți mecanice

1. Limita de curgere: ≥235 MPa

2. Coeficient de dilatare liniară: 1,2×10⁻⁵/℃ (compatibil cu dilatarea termică a tablelor de oțel acoperite cu culoare)

IV. Parametrii componentelor accesorii

1. Sag tije

Tije sag drepte/diagonale: oțel rotund φ10 sau φ12 Q235; capetele sunt laminate cu filet și galvanizate la cald.

Manșoane cu lățișoare: țeavă sudată Φ32×2.0; o tijă rotundă de oțel mai subțire trece prin interior pentru tensionare.

Este obligatoriu un sistem de tijă săgeată pentru deschideri de pane >4 m.

2. bretele de streașină (specifice pentru acoperiș)

Tăiați din secțiuni mici în C sau din oțel unghiular; grosimea se potrivește cu pana sau este de 1,8 mm; un capăt se conectează la pane și celălalt la grinda de oțel pentru a preveni răsturnarea panei.

3. Componente de conectare

Cleme pentru pane: tablă de oțel galvanizat la cald de 3,0–5,0 mm; Șuruburi de fixare: șuruburi M12 sau M14 galvanizate la cald.

V. Referințe de selecție și aplicare pentru pane din oțel cu secțiune C laminate la rece

1. Depozite mici (port ≤ 9m, distanță îngustă între coloane): Acoperiș C140×50×2,0; Perete C100×50×2.0

2. Clădiri standard ale fabricii (port 12–24m, distanță între coloane aprox. 6–7m): Acoperiș C160/C180 (grosime perete 2,0–2,2mm); echipat cu un set complet de tije săgeți și bretele cu flanșă

3. Zone de coastă cu vânt puternic: Pane mai groase (grosimea peretelui 2,2–2,5 mm); tijele sag instalate la intervale mai apropiate

4. Clădiri mari fabrici (distanță între coloane > 7m): Acoperiș C200, C220, C250, C280, C300 (grosime perete 2,0–3,0 mm); echipat cu un set complet de tije săgeți și bretele cu flanșă
