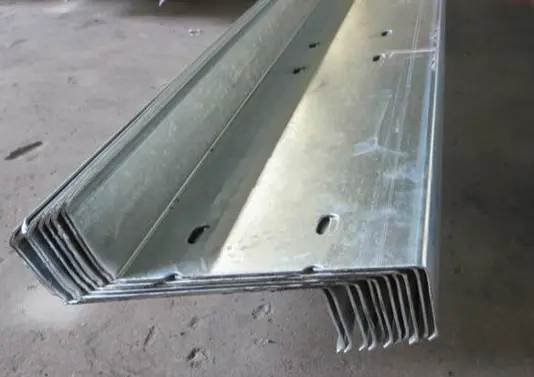

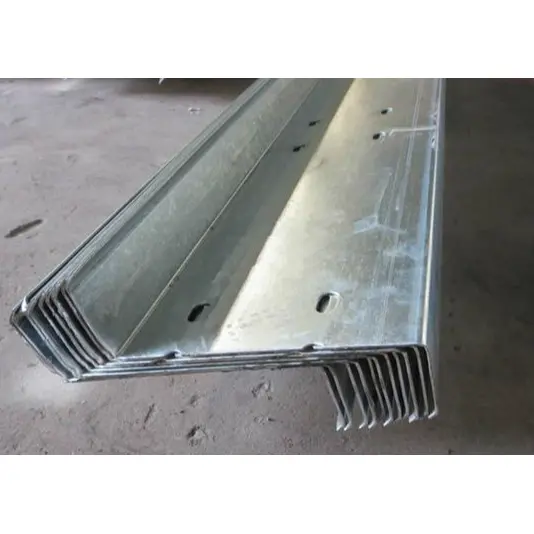

Pane din oțel cu secțiune în Z laminate la rece

Panele din oțel cu secțiune în Z laminate la rece HAISHENG sunt profile portante cu pereți subțiri, concepute special pentru acoperișurile cu structuri de oțel înclinate. Spre deosebire de panele convenționale cu secțiune în C, structura lor înclinată a flanșei permite suprapunerea de la capăt la capăt pentru a forma o grindă portantă continuă, sporind semnificativ capacitatea de încărcare a acoperișului, reducând în același timp consumul de oțel. În calitate de furnizor unic de structuri din oțel, oferim mai mult decât profile Z-secțiune; oferim soluții cuprinzătoare de pane, adaptate la factori precum durata fabricii, încărcăturile locale ale vântului și mediile de coastă cu pulverizare de sare. Gestionăm totul, de la calitatea galvanizării materiilor prime și ștanțarea în linie până la livrarea în pachet a tuturor accesoriilor de susținere, rezolvând astfel problemele de inginerie obișnuite - cum ar fi nepotriviri dimensionale, standarde anticorozive inconsecvente și inadecvare structurală în timpul asamblarii la fața locului - care apar atunci când se aprovizionează separat profilele și accesoriile.

Definiția produsului și domeniul de aplicare

1. Material și proces:

Aceste pane din oțel cu secțiune în Z laminate la rece sunt fabricate din bandă de oțel galvanizat la cald Q235B folosind o linie de formare la rece complet automatizată pentru formarea continuă, rezultând un profil de oțel standard cu pereți subțiri, de ecartament ușor, cu o secțiune transversală în formă de Z.

2. Aplicație principală:

Instalate deasupra grinzilor principale ale acoperișului, ele suportă întreaga sarcină a foilor de oțel profilate și a straturilor de izolație ale acoperișului, transferând aceste sarcini către structura principală de oțel. Ele sunt utilizate pe scară largă în clădirile fabricilor cu cadru portal și acoperișurile cu cadru spațial cu deschidere lungă.

3. Caracteristici structurale cheie:

Proiectate cu flanșe care se înclină în direcții opuse, capetele pot fi suprapuse direct (eșalonate) pentru a extinde lungimea, creând un sistem de grinzi continue cu mai multe trave; aceasta oferă o rezistență generală superioară la încovoiere în comparație cu pane în C-section.

4. Restricții de utilizare:

Configurațiile cu flanșă înclinată nu sunt potrivite pentru montarea verticală a panourilor de perete exterior; Secțiunile în C sunt alegerea standard pentru traversele de pereți portanti, în timp ce secțiunile în Z sunt rareori utilizate pentru pereți.

5. Material de bază Standard de protecție la coroziune:

Galvanizarea la cald este procesul standard; grosimea stratului de acoperire trebuie să fie ≥80μm pentru zonele industriale standard interioare și ≥120μm pentru zonele de coastă sau corozive chimic.

Configurația completă a pachetului de aprovizionare

1 Specificații principale ale secțiunii Z

Standard de desemnare a secțiunii: Înălțime × Flanșă × Buză (H × B × C)

Modele standard de stoc: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Common wall thickness range: 1.8mm, 2.0mm, 2.2mm, 2.5mm; 3.0mm heavy-duty versions available for custom projects.

2 Componente de stabilitate laterală

1). Sag tije: oțel rotund galvanizat la cald (Φ10, Φ12); disponibil în tipuri drepte și diagonale pentru a limita deplasarea laterală a secțiunilor Z și pentru a preveni răsucirea sau instabilitatea în condiții de încărcare puternică a vântului.

2). Struts: Manșoane pentru țevi sudate galvanizate la cald (Φ32×2,0); instalat în punctele de tranziție ale tijelor diagonale de afundare pentru a oferi un suport rigid, asigurându-se că tijele nu se deformează sub sarcină.

3). Bride pentru acoperiș: oțel cu unghi mic sau componente mici în secțiune C; fixat la pana secțiunii Z la un capăt și sudat la grinda de oțel a acoperișului la celălalt. Acestea rezistă la răsturnarea panei cauzată de aspirația puternică a vântului; instalarea integrală a acoperișului este obligatorie pentru clădirile industriale cu deschideri care depășesc 18 metri.

3 Accesorii specializate de conectare structurală

1). Cleme pentru pane: plăci de oțel galvanizat la cald (3,0 mm–5,0 mm grosime) sudate în prealabil pe suprafața superioară a grinzii principale a acoperișului; ele servesc drept bază pentru ancorarea panelor de secțiune în Z.

2). Șuruburi de îmbinare: șuruburi M12 sau M14 de înaltă rezistență, galvanizate la cald, utilizate pentru a fixa capetele suprapuse ale panelor.

4 Materiale compatibile pentru acoperișul superior

Suprafața superioară a panelor din oțel laminate la rece cu secțiune Z este compatibilă cu panourile de acoperiș cu îmbinare verticală 470/475 și foile de oțel acoperite cu culoare profilate standard. De asemenea, acceptă un sistem complet de incintă de acoperiș care include izolație termică, membrane PE respirabile și tăblie de coamă.

Scheme standardizate de configurare a panei în funcție de scenariu

1 Clădiri standard de fabrică cu deschideri medii (sub 15 m)

Folosește modelul Z160×50×20 cu o grosime a peretelui de 2,0mm; dispune de tije cu distanțe standard și genunchiere localizate doar la mijlocul acoperișului; potrivit pentru depozite de prelucrare interioare, obișnuite, fără eroziune eoliană semnificativă.

2 clădiri de fabrici de structuri de oțel cu deschidere mare (18 m–30 m)

Utilizează modelele Z180 și Z200 cu grosimi de perete de 2,0 mm–2,2 mm; prezintă o dispunere completă de tije de înclinare drepte și diagonale de-a lungul întregii lungimi și genunchi pe toată deschiderea pentru a rezista la greutatea proprie a acoperișului și la sarcinile puternice ale vântului.

3 zone de coastă cu vânt puternic și acoperișuri cu cadru spațial cu deschidere mare

Folosește profile cu secțiune în Z îngroșate (2,2 mm–2,5 mm) cu distanțe mai apropiate ale tijelor de înclinare și genunchiere instalate pe tot acoperișul; grosimea stratului de galvanizare este mărită la 120μm pentru a rezista coroziunii sării marine și rafale de vânt puternic.

Oțel cu secțiune în Z vs. oțel cu secțiune în C

1. Diferențele de structură transversală:

Pane de oțel cu secțiune în Z laminate la rece au flanșe înclinate, permițând ca capetele să se suprapună și să formeze o structură de grinzi continuă; Pane de oțel cu secțiune în C au flanșe plate care pot fi numai îmbinate cap la cap, rezultând un comportament structural simplu susținut.

2. Scenarii de aplicare:

Oțelul cu secțiune în Z este potrivit pentru acoperișuri înclinate și aplicații cu deschidere lungă; Oțelul cu secțiune în C este utilizat în mod obișnuit pentru pereții din fabrică și acoperișuri cu deschideri de 12 metri sau mai puțin.

3. Performanță structurală:

Cu dimensiuni identice ale secțiunii transversale, oțelul cu secțiune în Z are momente de încovoiere mai mici la mijlocul travei, permițând distanțe mai mari ale acoperișului cu o singură travă.

Cinci avantaje practice de bază

1. Adecvarea structurală pentru acoperișuri înclinate:

Flanșele înclinate se aliniază în mod natural cu panta acoperișului, menținând suprafața superioară a panei paralelă cu panoul acoperișului; aceasta asigură transferul vertical, uniform al sarcinii și elimină încărcarea excentrică.

2. Instalare eficientă prin suprapunere:

Flanșele de la ambele capete ale profilului pot fi suprapuse direct pentru a extinde lungimea fără plăci de îmbinare suplimentare; simplă șuruburi completează extensia, reducând semnificativ timpul de construcție a acoperișului.

3. Stabilitate laterală superioară:

Secțiunea oferă o rigiditate laterală generală ridicată și o rezistență puternică la presiunea laterală și deformarea de torsiune, asigurând că acoperișul rămâne stabil în timpul vântului puternic.

4. Ușoare și economisind materiale:

Pentru aceleași dimensiuni de acoperiș și cerințe de încărcare, oțelul cu secțiune în Z permite secțiuni transversale mai mici sau pereți mai subțiri, reducând cantitatea de oțel utilizată pe unitate de suprafață și scăzând sarcina asupra cadrului principal de oțel.

5. Ansamblu prefabricat convenabil:

Găurile pentru șuruburi pentru îmbinare sunt pre-găurite din fabrică; Instalarea la fața locului necesită doar inserarea și strângerea șuruburilor - eliminând necesitatea de găurire la fața locului - rezultând conexiuni sigure și deșeuri de construcție minime.

Diferențiatori cheie vs. produse concurente

1. Comportamentul fasciculului continuu: Economii de material pentru deschideri lungi

Când sunt suprapuse, panele din oțel cu secțiune în Z laminate la rece formează o grindă continuă cu mai multe trave, reducând efectiv momentele de încovoiere la mijlocul travei. În condiții identice de încărcare și deschidere, pot fi utilizate specificații de profil mai mici în comparație cu oțelul cu secțiune în C, reducând costurile totale de achiziție a oțelului. În contrast, oțelul cu secțiune în C se bazează de obicei pe conexiuni cu deschidere simplă; aplicațiile de lungă durată necesită secțiuni transversale mai mari, rezultând un consum mai mare de material.

2 Rezistență superioară la încovoiere secțională

Având în vedere înălțimea și grosimea peretelui identice, secțiunea Z oferă un moment de inerție mai mare de-a lungul axei sale puternice în comparație cu oțelul din secțiunea C. Oferă o capacitate portantă verticală superioară și rezistență la zăpadă abundentă și vânturi puternice, făcându-l alegerea preferată pentru proiecte de coastă și structuri spațiale cu deschidere mare.

3 Perfect potrivit pentru acoperișuri cu pante abrupte

Structura cu flanșă înclinată este compatibilă în mod natural cu acoperișurile înclinate, asigurând un sprijin stabil fără riscul de încărcare unilaterală, nesusținută, adesea întâlnită la secțiunile C; flanșele plate ale secțiunilor în C pot provoca excentricitatea sarcinii pe pante abrupte, ducând la deformare și deformare în timp.

4 Avantaje semnificative ale costurilor generale

Utilizarea oțelului cu secțiune în Z pentru acoperișuri cu deschidere mare permite o reducere a specificațiilor profilului și a consumului total de oțel. Greutatea proprie este mult mai mică decât cea a oțelului tradițional laminat la cald; Greutatea excesivă a oțelului de canal nu numai că crește costurile materialelor, dar crește și cheltuielile cu grinzile principale și construcția fundației, motiv pentru care oțelul de canal laminat la cald a fost în mare parte eliminat pentru pane de acoperiș în clădirile industriale moderne din oțel ușor.

5 avantaje duble: rezistență la coroziune și construcție de lungă durată

Fabricat printr-un proces integrat de galvanizare la cald, îndeplinește standarde duble anticoroziune (80μm pentru zonele interioare, 120μm pentru regiunile de coastă), asigurând rezistența la rugină în timpul utilizării pe termen lung în exterior. Pentru deschideri lungi ale acoperișului, secțiunile pot fi împletite direct pentru a extinde lungimea fără îmbinări segmentate, rezultând o viteză generală de instalare mult mai rapidă în comparație cu îmbinarea cap la cap necesară pentru secțiunile C.

6 Rezumat comparație cu produse concurente

1). Pane pentru cezariana: Utilizați o structură a articulației cap la cap susținută simplu; potrivit pentru sisteme de pereți din fabrică și acoperișuri cu deschidere mică (sub 15 m).

2). Oțel canal laminat la cald: greutate proprie ridicată și cost ridicat; rar folosit în sistemele de plicuri din oțel ușor.

3). Pane cu secțiune în Z: Permit o încărcătură după, continuă și oferă o rezistență excelentă la îndoire; conceput special pentru acoperișuri cu pante abrupte, cu deschidere mare.

Proces de producție standardizat de formare la rece din fabrică

1 Inspecție materie primă de intrare

Materia primă pentru Panele din oțel cu secțiune Z laminate la rece este bandă de oțel galvanizat la cald Q235B. Fiecare lot este verificat pentru grosimea benzii și grosimea stratului de galvanizare la sosire; stratul de zinc trebuie să fie de cel puțin 80μm pentru aplicații interioare și 120μm pentru aplicații de coastă. Suprafața este inspectată pentru defecte, cum ar fi pete neacoperite, decojire, îndoiri dure sau zgârieturi; materialele neconforme sunt imediat puse în carantină și excluse din producție. Grosimile standard de perete de producție includ 1,8 mm, 2,0 mm, 2,2 mm și 2,5 mm.

2 Desfăşurare, nivelare şi alimentare

Bobinele de oțel sunt ridicate pe raftul de încărcare, iar desfăşurătorul eliberează banda. Echipamentul de nivelare elimină stresul la bobinaj, în timp ce unitatea este echipată cu un sistem de corecție fotoelectrică cu două părți pentru a preveni dezalinierea alimentării și pentru a asigura dimensiuni uniforme ale secțiunii transversale.

3 Formare continuă la rece (proces de bază)

Seturi multiple de role de formare îndoaie progresiv banda de oțel, rulând forma în Z – cu flanșe înclinate și buze ondulate spre interior – într-o singură trecere. Procesul permite producția în masă a întregii game standard de la Z140 la Z300; sculele fixe asigură toleranțe dimensionale controlabile.

4 Ferăstrău zburător servomotor pentru tăiere precisă la lungime

Materialul este tăiat precis online la lungimile cerute de proiectul clientului. Ferăstrăul hidraulic zburător produce o tăietură curată, netedă, evitând deformarea în secțiune transversală prin strivire sau bavuri excesive.

5 Perforare la capăt

Găurile pentru șuruburi sunt perforate la ambele capete ale profilului pentru a facilita suprapunerea la fața locului și conexiunile cu șuruburi. Distanța standardizată a găurilor elimină necesitatea de găurire suplimentară în timpul instalării.

6 Inspecția finală a produsului

1). Măsurarea efectivă a înălțimii secțiunii, a lățimii flanșei, a dimensiunilor buzei și a grosimii peretelui pentru a verifica conformitatea cu specificațiile comenzii;

2). Inspecție pentru defecte, cum ar fi curbarea laterală, răsucirea sau deteriorarea stratului galvanizat; produsele defecte sunt rezolvate pentru reluare.

7 Împachetare și ambalare organizate

Panele Z de model identic, grosimea peretelui și lungimea sunt grupate împreună. Paleții din lemn sunt plasați în partea de jos pentru protecție și sunt aplicate etichete de identificare, specificând modelul, grosimea peretelui, lungimea individuală, cantitatea de expediere și numele proiectului corespunzător.

8 Prelucrarea și ambalarea simultană a componentelor auxiliare

Se prelucrează concomitent seturi complete de componente auxiliare: tiranții sunt fabricați prin tăierea oțelului rotund Φ10/Φ12, filetarea ambelor capete și aplicarea galvanizării la cald; barele sunt realizate prin tăierea și prelucrarea țevii sudate Φ32×2.0; iar bretelele pentru streașină și crampoanele pentru pane sunt produse prin îndoire. Toate componentele sunt supuse galvanizării, sunt sortate și ambalate și sunt expediate în același lot ca și panele Z.

9 Proceduri standardizate de instalare la fața locului

1). Sudați și fixați clemele de pane galvanizate la cald pe suprafața superioară a grinzilor de oțel pentru acoperiș;

2). Suprapuneți capetele panelor Z într-un aranjament eșalonat, introduceți și strângeți șuruburi M12/M14 pentru a forma o grindă portantă continuă;

3). Instalați tiranți drepti și diagonali, utilizând barele cu manșon pentru a consolida stabilitatea laterală; instalați bretele de streașină peste tot pentru secțiunile de acoperiș cu deschidere lungă.

Specificații cheie de performanță

1 Specificații materiilor prime

1). Grad material: Q235B bandă de oțel galvanizat la cald

2). Standard de galvanizare: ≥80μm pentru zonele interioare standard; ≥120μm pentru regiunile de coastă și zonele industriale chimice

3). Grosimi standard de perete: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Versiunea pentru sarcini grele de 3,0 mm disponibilă la cerere

4). Proprietăți mecanice: Limita de curgere ≥235 MPa; domeniul de rezistență la tracțiune 375 MPa–500 MPa

2 Gamă completă de specificații transversale (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Notă de utilizare: Produsele din oțel cu secțiune în Z sunt recomandate numai pentru aplicații pe acoperișuri portante; nu se recomandă utilizarea ca pane de perete. 3 Referință pentru greutatea unitară teoretică a modelelor principale (kg/m)

- Z160×50×20: 2,0mm ≈ 4,58kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0mm ≈ 5,21kg/m; 2,2 mm ≈ 5,72 kg/m

4 Specificații tehnice pentru seturi complete de accesorii

1. Sag tije: Φ10, Φ12 Q235 oțel rotund galvanizat la cald; capetele au fire rulate;

2. Manșoane cu bare: țeavă din oțel fără sudură Φ32×2.0;

3. Bretele pentru streașină (genunchi): 1,8 mm–2,0 mm oțel cu secțiune mică în C sau oțel unghiular; componente esențiale pentru acoperișurile cu vânt puternic;

4. Accesorii de conectare: Cleme pentru pane din tablă de oțel galvanizat la cald cu grosimea de 3,0–5,0 mm; șuruburile de fixare sunt șuruburi de înaltă rezistență M12/M14 galvanizate la cald.

5 Criterii de selecție bazate pe scenariul de aplicare

1. Acoperișuri cu deschidere mică spre medie (port ≤ 15m): Z160×50×20, grosimea peretelui 2,0mm;

2. Clădiri de fabrică cu deschidere mare (18–30m): modele Z180 sau Z200, grosimea peretelui 2,0–2,2mm; tije sag instalate pe toată deschiderea; bretele de streașină instalate continuu de-a lungul acoperișului;

3. Zone de coastă cu vânturi puternice și medii corozive: Selectați profile cu 2,2–2,5 mm mai groase; reduceți distanța de instalare a tijelor lasate; crește grosimea stratului de galvanizare la 120μm.

6 Caracteristici structurale cheie

Flanșele înclinate permit suprapunerea de la capăt la capăt, creând un sistem structural continuu; pentru aceleași dimensiuni ale secțiunii transversale, panele din oțel cu secțiune în Z laminate la rece oferă o rezistență superioară la încovoiere în comparație cu oțelul cu secțiune în C, făcându-le potrivite pentru toate proiectele de acoperiș cu structură de oțel înclinată, cu deschidere mare.

FAQ

1. Î: Cum ar trebui să disting și să aleg între oțel cu secțiune în Z și oțel cu secțiune C?

R: Folosiți oțel în C pentru acoperișuri cu deschidere scurtă (sub 15 m) și pereții exteriori ai fabricii portante; acordați prioritate oțelului cu secțiune în Z pentru acoperișurile înclinate, clădirile fabricilor cu deschidere mare (peste 18 m) și acoperișurile cu cadru spațial în zonele de coastă cu vânt.

2. Î: Cum este asigurată protecția împotriva coroziunii pentru oțelul cu secțiune Z în proiectele de coastă?

R: Comenzile pentru regiunile de coastă sunt fabricate folosind benzi de oțel galvanizate la cald cu grosimea de 120μm; toate componentele accesorii - cum ar fi tijele de afundare, pane și bretele de streașină - sunt supuse aceluiași proces de galvanizare pentru a preveni ruginirea lor înaintea secțiunilor structurale principale.

3. Î: Oferiți tăiere pe lungime personalizată și furnizați un set complet de accesorii pentru expediere?

R: Acceptăm tăierea la orice lungime specificată. O suită completă de accesorii - inclusiv tije de afundare, bare, bretele de streașină, crampoane și șuruburi de conectare - poate fi adaptată la cerințele specifice ale fabricii și a sarcinii vântului și livrate împreună într-un singur container.

4. Î: Oțelul cu secțiune Z poate fi folosit direct ca pane de perete?

R: Nu este recomandat; flanșele înclinate fac dificilă montarea la nivel a panourilor verticale de perete. Oțelul cu secțiune în C este alegerea standard pentru panele pereților portanti.
