HAISHENGrechizite personalizateColoană din oțel structural în formăsoluții pentru proiecte în care stâlpii convenționali pătrați, rotunji sau cu grinzi în H nu pot satisface în mod adecvat dispozițiile arhitecturale, cerințele de conectare sau condițiile de încărcare. Combinând designul flexibil al secțiunii transversale cu fabricarea de precizie, aceste coloane oferă o modalitate practică de a integra performanța structurală cu utilizarea eficientă a spațiului.

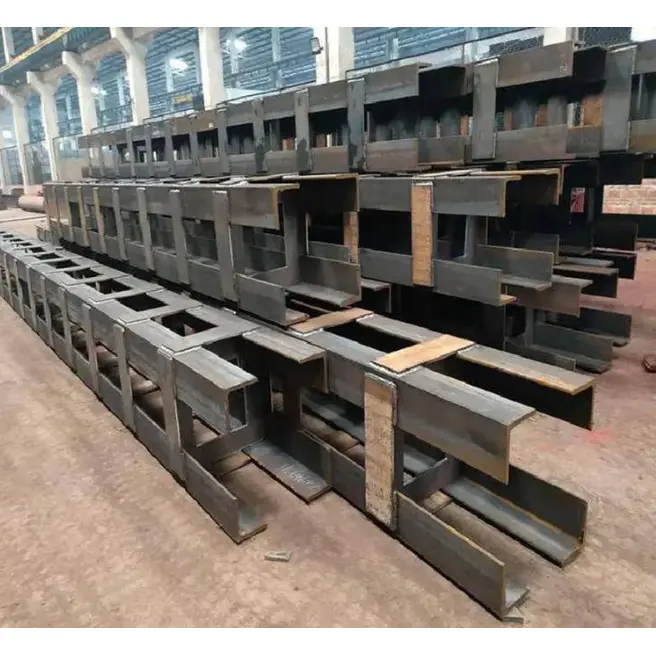

O coloană de oțel structural în formă este un element portant vertical personalizat, proiectat cu o secțiune transversală non-standard. Spre deosebire de coloanele convenționale, acesta poate fi fabricat în formă de L, în formă de T, cruciforme, poligonale, cu secțiune variabilă, curbe sau alte configurații specifice proiectului. Această flexibilitate îl face deosebit de valoros pentru colțuri de clădiri, coloane de perete ascunse, spații arhitecturale neregulate, structuri cu deschidere mare și zone supuse încărcărilor excentrice sau multidirecționale.
Pentru ingineri, arhitecți, antreprenori și echipele de achiziții, selectarea stâlpului potrivit nu este doar o chestiune de a alege oțel cu rezistență suficientă. De asemenea, trebuie luate în considerare geometria, direcția conexiunii, precizia de fabricație, cerințele seismice, protecția împotriva coroziunii, condițiile de instalare și utilizarea globală a spațiului. O coloană cu formă proiectată corespunzător poate aborda acești factori ca parte a unei soluții structurale integrate.
1. Ce este o coloană de oțel structural în formă?
2. Care sunt configurațiile comune?
3. Care sunt principalele avantaje?
4. Ce materiale și parametrii de performanță contează?
5. Cum se fabrică o coloană structurală din oțel?
6. Unde sunt folosite stâlpii din oțel structural?
7. Cum se compară cu coloanele convenționale?
8. Cum ar trebui cumpărătorii să aleagă coloana potrivită?
O coloană de oțel structural în formă este un element structural vertical a cărui secțiune transversală este proiectată special în afara formatului convențional dreptunghiular, circular sau standard de secțiune H. Poate fi fabricat prin asamblarea plăcilor de oțel, secțiunilor structurale, secțiunilor goale sau a țevilor de oțel și îmbinându-le prin procese de sudare și fabricare controlate.
Scopul principal este de a rezolva probleme structurale sau arhitecturale pe care stâlpii standard nu le pot aborda eficient. De exemplu, o coloană poziționată la un colț al clădirii poate trebui să rămână la nivel cu doi pereți, mai degrabă decât să se proiecteze în spațiul interior utilizabil. O coloană în formă de L poate aborda această condiție menținând în același timp traseul de sarcină necesar.
În mod similar, o coloană centrală care primește grinzi din mai multe direcții poate beneficia de o configurație cruciformă. Coloanele cu secțiune variabilă și coloanele curbate pot susține, de asemenea, fațade arhitecturale distinctive unde un profil convențional constant ar fi dificil de integrat.
Conform specificațiilor produsului HAISHENG, configurațiile tipice includ coloane în formă de L, în formă de T, cruciforme, poligonale, compozite, cu secțiune variabilă și coloane curbate. Proiectarea poate fi dezvoltată în funcție de desenele de construcție, condițiile șantierului, punctele de conectare și cerințele portante specifice proiectului.
Geometriile diferitelor clădiri necesită soluții structurale diferite. Următoarele configurații sunt printre cele mai utile opțiuni pentru construcția din oțel non-standard:
| Configurare | Aplicație tipică | Beneficiul cheie |
|---|---|---|
| Coloană în formă de L | Colțuri de construcție și intersecții de pereți | Se potrivește strâns pe pereți și reduce obstrucția interioară |
| Coloană în formă de T | Centre de pereți, coridoare și locații de margine | Oferă suport echilibrat în timp ce se integrează cu aspectul peretelui |
| Coloana Cruciformă | Miezuri structurale centrale și conexiuni cu grinzi multidirecționale | Facilitează conexiunile din mai multe direcții |
| Coloană în formă de Z | Planuri neregulate și zone structurale specializate | Se adaptează la aranjamente spațiale complexe |
| Coloana Poligonală | Structuri arhitecturale și proiecte de anvergură mare | Combină geometria personalizată cu cerințele structurale |
| Coloană cu secțiune variabilă | Structuri înalte și fațade arhitecturale | Permite modificarea dimensiunilor secțiunii în funcție de încărcare sau proiectare |
| Coloană curbată | Fațade curbe și proiecte arhitecturale distinctive | Sprijină cerințe vizuale și geometrice complexe |
Configurația cea mai potrivită ar trebui determinată prin calcule de inginerie structurală, mai degrabă decât selectată doar pentru aspect. Geometria secțiunii transversale, grosimea plăcii, înălțimea coloanei, condițiile de încărcare, detaliile de conectare și codurile de proiectare aplicabile influențează proiectarea finală.
Cel mai evident avantaj este flexibilitatea geometrică. În loc să forțeze aspectul clădirii să găzduiască o coloană standard, inginerii pot adapta coloana la structură. Acest lucru este util în special pentru colțuri, intersecții de pereți, niveluri eșalonate ale podelei, planuri neregulate și zone de instalare restricționate.
Atunci când o coloană poate fi integrată într-un perete, aceasta poate reduce cantitatea de suprafață utilă a podelei pierdută din cauza proiecțiilor structurale. Acest lucru poate fi valoros în clădiri rezidențiale, spații comerciale, facilități publice și structuri prefabricate în care eficiența amenajării interioare este importantă.
Stâlpii cu formă specială pot oferi mai multe suprafețe de conectare pentru grinzi, bretele și alte elemente structurale. O configurație cruciformă, de exemplu, poate fi proiectată pentru situațiile în care elementele structurale converg din mai multe direcții.
Prin ajustarea lățimii membrelor, a grosimii plăcii și a secțiunii transversale generale, inginerii pot modifica distribuția materialului structural și pot influența rigiditatea pe diferite axe. Acest lucru face ca coloanele formate să fie utile pentru proiecte cu condiții neobișnuite de încărcare verticală, laterală sau excentrice.
Multe activități complexe de fabricație pot fi finalizate înainte de livrare. Tăierea, asamblarea, sudarea, îndreptarea, prelucrarea capetelor, atașarea plăcilor, inspecția și tratarea suprafeței pot fi coordonate într-un mediu de producție controlat. Acest lucru poate reduce cantitatea de fabricație necesară pe șantier.
Selectarea materialului trebuie să corespundă calculelor structurale ale proiectului, condițiilor de mediu, cerințelor de temperatură și standardelor aplicabile. HAISHENG listează Q235B și Q355B ca opțiuni de materiale primare, cu Q355NL și Q355GJ disponibile pentru cerințe specifice de temperatură joasă sau seismică ridicată.
| Parametru | Specificație tipică |
|---|---|
| Materiale primare | Q235B, Q355B |
| Opțiuni speciale de materiale | Q355NL, Q355GJ |
| Grosimea plăcii / a membrelor | Aproximativ 8–60 mm, în funcție de design |
| Lățimea unui singur membru | Aproximativ 100–600 mm, în funcție de configurație |
| Lungimea tipică a segmentului | 9 m sau 12 m; construcție segmentată pentru înălțimi mai mari |
| Corectitudinea coloanei | ≤ L/1000 |
| Deviația dimensională a secțiunii transversale | Aproximativ ±2–3 mm |
| Grosimea plăcii de bază | Aproximativ 16–60 mm |
| Gama de șuruburi de ancorare | M20–M64 conform proiectării |
Pentru referință, Q235B este utilizat în mod obișnuit pentru aplicații structurale standard, în timp ce Q355B oferă o limită de curgere mai mare și este potrivit pentru aplicații structurale mai grele, înalte și solicitante. Selectarea materialului trebuie întotdeauna verificată în raport cu cerințele de inginerie ale proiectului și codurile structurale locale.
Pentru protecția împotriva coroziunii, pregătirea suprafeței și alegerea acoperirii sunt la fel de importante. Un sistem tipic poate include sablare la Sa2,5 urmată de un grund bogat în zinc, un strat intermediar și un strat superior. Pentru medii mai agresive, cum ar fi aplicațiile de coastă, galvanizarea la cald poate fi de asemenea luată în considerare.
Fabricarea de precizie este deosebit de importantă deoarece geometria non-standard lasă mai puțin loc pentru erori de fabricație necontrolate. Un flux de lucru tipic de producție include următoarele etape:
Pentru îmbinările structurale critice, încercările nedistructive pot fi încorporate în planul de control al calității. HAISHENG specifică suduri de gradul I și testare cu ultrasunete 100% pentru îmbinările cheie grindă-coloană și sudurile primare de îmbinare în configurațiile aplicabile.
Versatilitatea geometriei personalizate face ca aceste coloane să fie potrivite pentru proiectele în care secțiunile structurale standard sunt dificil de integrat.
Ele sunt deosebit de utile atunci când cerințele structurale și cerințele arhitecturale se suprapun. În loc să trateze coloana ca o secțiune standard de mărfuri, întregul membru poate fi proiectat ca parte a sistemului structural al clădirii.
| Caracteristica | Coloană din oțel structural în formă | Secțiune H convențională | Secțiune circulară goală |
|---|---|---|---|
| Flexibilitate transversală | Foarte mare; geometrie personalizată | Geometrie standard | Geometrie circulară standard |
| Integrarea peretelui | Excelent pentru machete selectate | Moderat | Moderat |
| Conexiuni multidirecționale | Poate fi proiectat pentru mai multe direcții de conectare | Mai natural potrivit pentru axele ortogonale primare | Conexiunile pot fi aranjate în jurul secțiunii, dar pot necesita detalii specializate |
| Adaptabilitate arhitecturală | Excelent | Moderat | Bun |
| Secțiunea variabilă | Disponibil | Limitat fără fabricație suplimentară | Posibil, dar necesită o fabricație personalizată |
| Utilizare tipică | Structuri complexe și nestandardizate | Cadre convenționale din oțel | Coloane expuse și aplicații structurale specializate |
Această comparație nu înseamnă că o coloană în formă este întotdeauna superioară. Secțiunile standard rămân extrem de economice și eficiente atunci când geometria lor se potrivește cu proiectul. Valoarea unei stâlpi de oțel structural modelat apare atunci când profilele convenționale creează compromisuri în spațiu, conexiuni, formă arhitecturală sau performanță structurală.
Pentru contractori, ingineri structurali și echipe de achiziții care caută un producător sau furnizor din China, mai mulți factori ar trebui confirmați înainte de a plasa o comandă.
Un producător de încredere ar trebui să fie capabil să traducă desenele de inginerie într-un proces de fabricație controlat, menținând în același timp trasabilitatea de la materia primă până la componenta finită.
Scopul său principal este de a oferi o coloană portantă care se poate adapta la amenajări arhitecturale, cerințe neobișnuite de conectare, spații limitate, încărcare excentrică sau cadre structurale complexe în care coloanele standard nu sunt potrivite.
Da. Secțiunea transversală, dimensiunile, calitatea oțelului, grosimea plăcii, înălțimea, plăcile de conectare, rigidizările, plăcile de bază și tratamentul de suprafață pot fi personalizate în funcție de desenele tehnice și cerințele proiectului.
Q235B și Q355B sunt alegeri comune. În funcție de condițiile proiectului, Q355NL sau Q355GJ pot fi luate în considerare pentru aplicații specifice de temperatură joasă sau seismică ridicată.
Ele pot fi utilizate în structuri înalte și cu sarcini grele atunci când sunt proiectate corespunzător. Proiectul final trebuie verificat prin calcule structurale și să respecte codurile de construcție aplicabile.
Da. În funcție de mediu, opțiunile de protecție pot include sisteme de acoperire cu mai multe straturi sau galvanizare la cald. Tratamentul adecvat trebuie specificat în funcție de condițiile de expunere și de cerințele proiectului.
Informațiile utile includ desene structurale, dimensiunile stâlpului, tipul secțiunii transversale, calitatea oțelului, cantitatea, lungimea necesară, detaliile de conectare, tratamentul suprafeței, cerințele de inspecție, destinația de livrare și standardele aplicabile.
A Coloană din oțel structural în formăoferă o soluție eficientă atunci când profilele convenționale din oțel nu pot satisface simultan cerințele structurale, arhitecturale și de utilizare a spațiului. De la coloane de colț în formă de L și coloane de perete în formă de T până la configurații cruciforme, poligonale, curbe și cu secțiune variabilă, geometria personalizată permite sistemului structural să se adapteze la proiect, mai degrabă decât să forțeze proiectul să se adapteze la un profil standard. Pentru cumpărătorii care caută un producător de încredere din China și un furnizor unic de structuri din oțel, HAISHENG oferă o fabricație personalizată bazată pe desene, cerințe de material, detalii de conectare, specificații dimensionale, cerințe de inspecție și nevoi de tratare a suprafeței. Dacă plănuiți un proiect de structură din oțel nestandard și aveți nevoie de dimensiuni personalizate ale stâlpului, consultanță tehnică sau o ofertă de proiect,contactaţi-nepentru a discuta cerințele dvs. și pentru a dezvolta o soluție potrivită pentru stâlp structural din oțel.
