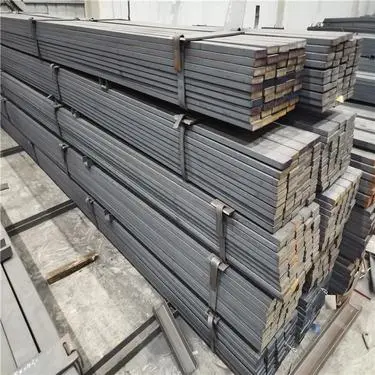

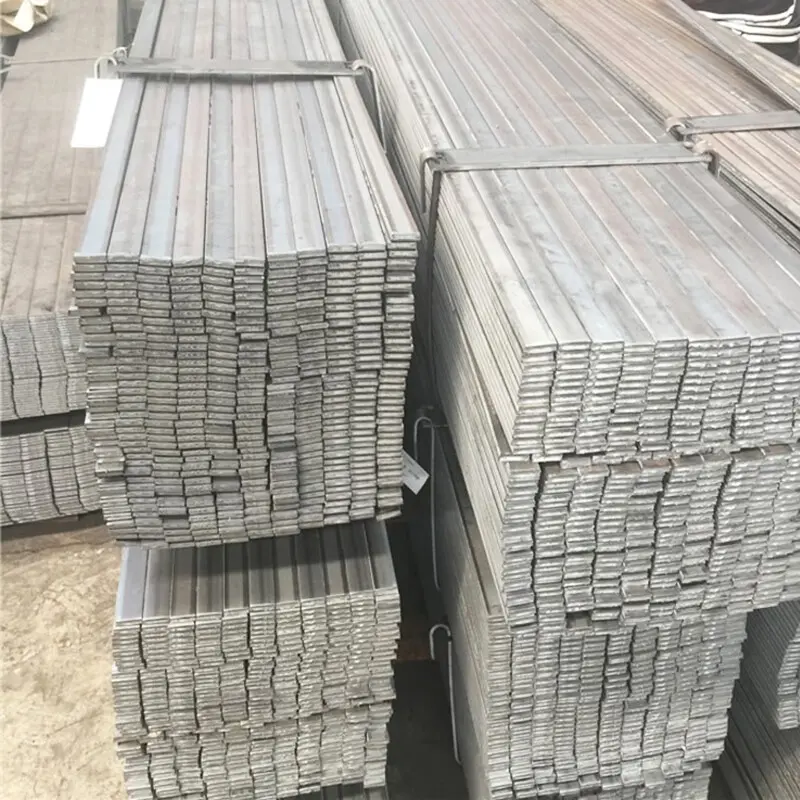

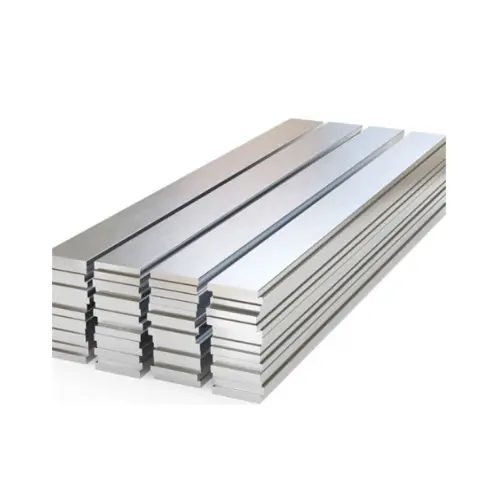

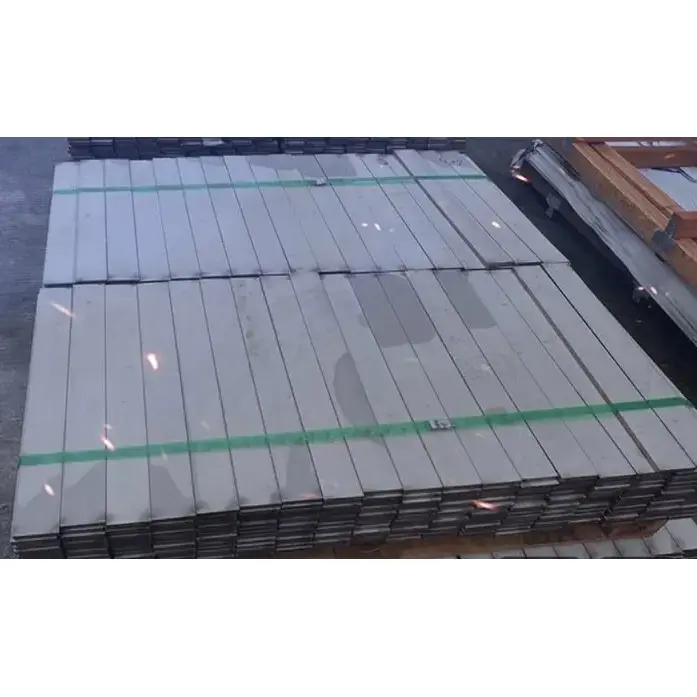

Barele plate din oțel laminate la cald pentru construcții au o secțiune transversală dreptunghiulară cu margini rotunjite. Acestea respectă standardul GB/T 704-2016 și sunt fabricate în principal din oțel Q235B sau Q355B. Specificațiile variază de la 12–300 mm în lățime și 3–60 mm în grosime, cu lungimi standard de 6 m, 9 m sau 12 m.
1. Secțiunea transversală este un dreptunghi lung și plat în care lățimea depășește semnificativ grosimea. Oferă rezistență moderată la încovoiere și rigiditate laterală cu o axă clară de susținere, ceea ce îl face ideal pentru aplicații care implică sarcini unidirecționale, legături de tensionare și prindere.
2. Fabricat de obicei din oțel structural carbon, materialul este uniform și dur. Funcționează stabil sub sarcini statice și dinamice minore și este rezistent la rupere fragilă.
3. Oferă o greutate proprie scăzută în raport cu secțiunea transversală și o eficiență ridicată de utilizare a materialului; atunci când este folosit ca conectori sau legături de tensiune, reduce efectiv sarcina structurală totală.
1. Suprafețele plane și marginile uniforme asigură o potrivire excelentă, permițând instalarea la nivel cu componentele structurale. Este potrivit pentru aplicații precum cleme, benzi de margine, armare și legături de tensionare.
2. Profilul său zvelt și forma simplă permit o aranjare flexibilă, făcându-l adaptabil la zone neregulate și spații de construcție înguste.
3. O gamă largă de specificații modulare — care oferă diferite combinații de lățime și grosime — permite personalizarea la fața locului și asigură o versatilitate ridicată.
1. Prezintă performanțe excelente atât în procesarea la cald, cât și la rece. Poate fi tăiat, găurit, îndoit, rulat, sudat și ștanțat cu ușurință fără a fi nevoie de utilaje complexe. 2. Metode diverse de conectare: Îmbinate în primul rând prin sudură în strângere sau sudare cap la cap, dar poate fi fixată și cu șuruburi sau nituri; fabricarea îmbinărilor este simplă.
3. Lengths can be cut as needed with minimal material waste; processing of small or irregularly shaped parts is convenient.
1. The as-rolled hot-rolled surface retains mill scale; treatments such as hot-dip galvanizing, cold galvanizing, painting, or blackening can be applied. Once treated for corrosion resistance, it is suitable for indoor, outdoor, and humid or exposed environments.
2. Proprietățile mecanice rămân stabile în intervalul standard de temperatură de la **-20°C la 250°C**, fără o degradare semnificativă a performanței.
1. Procesele simple de producție și producția pe scară largă au ca rezultat prețuri scăzute și disponibilitate amplă a stocurilor, ceea ce îl face un profil structural de bază extrem de rentabil.
2. Clasificate în oțel plat laminat la cald și oțel plat trasat la rece:
1. Tip laminat la cald: Dispune de scara de moara la suprafata; precizie dimensională moderată; potrivit pentru aplicații de inginerie generală.
2. Cold-drawn type: High dimensional precision and smooth surface finish; suitable for precision assembly and mechanical components.
1. Rezistență slabă la torsiune laterală și răsturnare; nepotrivit pentru utilizare ca grinzi sau stâlpi portanti primare; utilizate de obicei ca componente auxiliare.
2. Secțiunile plate mai subțiri din oțel au o rezistență slabă la impactul localizat și sunt predispuse la îndoire sau deformare la sarcini excesive.
3. Susceptibil la ruginire rapidă dacă este lăsat expus în aer liber pentru perioade îndelungate fără protecție împotriva coroziunii.
1. Componente de legătură pentru structuri metalice
Barele plate din oțel laminate la cald pot servi drept bare de legătură, plăci de armare, plăci de conectare și elemente de rigidizare între grinzile de oțel, stâlpii, grinzile în H și secțiunile goale pătrate/dreptunghiulare. Ele îmbunătățesc stabilitatea structurală generală și sunt materiale auxiliare comune pentru îmbinările structurilor din oțel.
2. Piese și componente încorporate
Used to fabricate embedded flat steel plates, embedded tie elements, and grounding strips; widely applied in embedded component projects for building foundations, walls, and roofing.
3. Sisteme de incintă și de tăiere a marginilor
Folosit pentru tăierea marginilor și înfășurarea în jurul panourilor de oțel acoperite cu culoare, pereților, acoperișurilor și deschiderilor pentru uși/ferestre; folosit și pentru benzi de presiune, cadre de etanșare a marginilor, benzi de acoperire a îmbinărilor panourilor și componente de etanșare/blocarea apei. 4. Accesorii pentru țevi și echipamente
Cleme pentru țevi, cleme pentru conducte, curele de suport, benzi de fixare a echipamentelor și benzi de fixare a liniei; utilizate pentru asigurarea organizată a țevilor și cablurilor.
5. Putere și protecție împotriva trăsnetului
Împământare bare plate, conductoare de coborâre de protecție împotriva trăsnetului și benzi de legătură echipotențială pentru clădiri, fabrici, încăperi de distribuție a energiei și echipamente specializate; materials compliant with power industry standards.
6. Balustrade, balustrade și alei/Scări
Borduri pentru marginea benzii de rulare a scării, benzi de întărire a balustradelor, bare transversale simple pentru balustradă și benzi de platformă anti-alunecare.
7. Prelucrare mecanică și hardware
Piese ștanțate, rame pentru echipamente mici, accesorii pentru scule, componente hardware, piese de mașini agricole și tăiere/prelucrare personalizată a pieselor mici nestandard.
8. Dotări temporare municipale și de șantier
Hoarding reinforcement, scaffolding ties, temporary support frames, and sign base frameworks.
1. Ingineria structurilor de oțel: Materiale auxiliare pentru instalații industriale, clădiri prefabricate, acoperișuri din oțel și sisteme de placare a pereților.
2. M&E clădire (mecanic și electric): împământare pentru protecție electrică împotriva trăsnetului, suporturi pentru conducte sanitare/HVAC și sisteme de fixare a conductelor.
3. Inginerie energetică: Împământare și conexiuni conductoare pentru substații, camere de distribuție și instalații de alimentare exterioare.
4. Municipal și transport: panouri rutiere, balustrade, adăposturi de autobuz și componente ale peisajului municipal.
5. Fabricarea de mașini: echipamente de uz general, mașini de construcții, mașini agricole și procesare componente hardware.
6. Construcții navale și pereți cortină: întărirea componentelor navei, finisarea marginilor arhitecturale ale peretelui cortină și sub-cadrele ușilor/ferestrelor.
· Oțel plat laminat la cald: rentabil cu disponibilitate ridicată în stoc; potrivit pentru utilizare generală în inginerie, în primul rând pentru legături structurale, piese încorporate, împământare și finisare a marginilor de placare.
· Oțel plat tras la rece: Are dimensiuni precise și un finisaj neted și curat al suprafeței; potrivit pentru mașini de precizie, componente care necesită o calitate estetică ridicată și asamblare de precizie.
· Oțel plat galvanizat la cald: rezistent la coroziune și rugină; preferat pentru medii exterioare, expuse sau umede și proiecte de împământare cu protecție împotriva trăsnetului. Parametri cheie de performanță
Standarde: GB/T 704-2016 „Oțel plat laminat la cald”, GB/T 34374-2017 „Oțel plat trasat la rece”
|
Grad material |
Limita de curgere ReL (MPa) |
Rezistența la tracțiune Rm (MPa) |
Alungirea după fractură |
Scenarii de aplicare |
|
Q235B |
≥235 |
375~500 |
≥24% |
Utilizare generală în inginerie, elemente de legătură, borduri, părți obișnuite încorporate, plăci de împământare |
|
Q355B |
≥355 |
470~630 |
≥21% |
Armături rezistente, plăci de legătură portante, accesorii pentru echipamente mecanice |
Parametrii fizici generali
· Densitate: 7,85 g/cm³
· Modulul de elasticitate: 2,06 × 10⁵ MPa
· Temperatura de funcționare: -20°C până la 250°C
1. Metoda de desemnare
Latime × Grosime (mm); Exemple: 50×5, 80×6
2. Intervalele principale de dimensiuni
· Latime: 12–300 mm
· Grosime: 3–60 mm
· Standard Lengths: 6m, 9m, 12m; cut-to-length available upon request
3. Toleranțe dimensionale
· Oțel plat laminat la cald: Lățime ±1,0 mm, Grosime ±0,5 mm
· Cold-drawn flat steel: Higher precision; width/thickness tolerance ≤ ±0.3 mm
4. Formula de greutate teoretică
L (kg/m) = Lățime (mm) × Grosime (mm) × 0,00785
5. Specificații comune și greutate pe metru
|
Dimensiune (lățime × grosime, mm) |
Greutate teoretică (kg/m) |
Aplicații principale |
|
20×3 |
0.471 |
Borduri mici, turnare pentru ferestre și uși, bare de legătură simple |
|
25×3 |
0.589 |
Turnare decorativă, piese de fixare a conductelor |
|
30×3 |
0.707 |
Borduri generale, turnare acoperiș, piese mici de armare |
|
30×4 |
0.942 |
Bare de legătură de perete, cleme mici pentru țevi |
|
40×4 |
1.256 |
Oțel de împământare plat obișnuit, plăci de conectare obișnuite |
|
40×5 |
1.570 |
Benzi de împământare standard, cleme de țeavă, turnare pentru carcasă |
|
50×5 |
1.963 |
Oțel de împământare plat principal, benzi de legătură cu structură din oțel |
|
50×6 |
2.355 |
Bare de legătură rezistente, benzi de întărire a echipamentelor |
|
60×6 |
2.826 |
Coliere mari pentru țevi, benzi de rigidizare pentru grinzi și stâlpi |
|
80×6 |
3.768 |
Plăci de legătură grele, piese de armare lărgite |
|
80×8 |
5.024 |
Benzi portante groase, plăci auxiliare pentru bazele echipamentelor |
|
100×8 |
6.280 |
Componente lărgite pentru încărcături grele, fitinguri mari pentru cerc |
1. Secțiune transversală plată, alungită; offers good unidirectional bending resistance but low lateral stiffness. Suitable for in-plane bending, tensioning, tying, and clamping applications; unsuitable for independently withstanding high torque or lateral loads.
2. Compoziție uniformă a materialului fără puncte semnificative de concentrare a tensiunilor; prezintă proprietăți excelente de îndoire la rece și ștanțare.
3. Performanță stabilă la forfecare; potrivite pentru utilizare ca conectori lap, opritoare de apă și bare de legătură.
|
Categorie |
Procesul de formare |
Precizie și starea suprafeței |
Performanța de bază |
Scenarii de aplicare |
|
Oțel plat laminat la cald |
Laminare la cald |
Scară de oxid pe suprafață, precizie dimensională obișnuită |
Duritate bună, sudabilitate excelentă, performanță la costuri ridicate |
Steel structure tie bars, embedded parts, edge trims, general grounding bars, general construction site use |
|
Oțel plat trasat la rece |
Desen de precizie la rece |
Suprafață netedă și strălucitoare, dimensiuni precise |
Dreptate ridicată, toleranță strânsă, aspect bun |
Precision machinery fittings, decorative components, high-precision assembly parts |
|
Oțel plat galvanizat la cald |
Laminare la cald / trefilare la rece + galvanizare la cald |
Acoperire uniformă de zinc, proprietate anti-rugină |
Excellent corrosion & weather resistance, stable electrical conductivity |
Outdoor grounding, open-air structural parts, humid environments, power engineering projects |
1. Performanță de îndoire la rece: Capabil de îndoire la rece de 180° la temperatura camerei fără crăpare sau delaminare la îndoire; potrivit pentru îndoirea și modelarea la fața locului.
2. Performanța de sudare: Datorită conținutului scăzut de carbon, aceste bare plate din oțel laminate la cald sunt potrivite pentru sudarea cu arc și sudarea ecranată cu gaz; dau suduri puternice care sunt rezistente la fisurare.
3. Ștanțare/Perforare: Ușor de perforat și tăiat; dificultate scăzută de procesare; potrivit pentru producția în masă de piese mici, de formă neregulată.
4. Conductivitate electrică: Oțelul carbon pur oferă o conductivitate electrică bună și este un material standard pentru protecția împotriva trăsnetului și proiectele de împământare.
1. Starea de bază: Finisaj „negru” laminat la cald (scara de freza); prone to rusting; tratamentul anticoroziv este obligatoriu pentru utilizare în exterior.
2. Procese comune anti-coroziune și specificații de referință
o Hot-dip galvanizing: Average zinc coating thickness ≥65μm; durata de viață în aer liber de 12-18 ani.
o Galvanizare la rece / Vopsire: Acoperire cu zinc / grosime peliculă de vopsea de 20–40μm; în primul rând pentru medii interioare sau uscate.
o Înnegrire / Pasivare: Doar pentru prevenirea ruginii (fără finisaj decorativ); folosit pentru componente mecanice interne.
1. Primar: sudare prin suprapunere, sudare cap la cap (standard pentru structuri din oțel și proiecte de împământare).
2. Secundar: Înșuruburi, nituire, prindere prin clemă.
Potrivit
Steel structure bracing/reinforcement, roof/wall edge trim strips, embedded parts, lightning protection/grounding, pipe clamps/brackets, stair handrail edging, simple guardrails, small mechanical hardware parts.
Nepotrivit
Grinzi sau stâlpi portanti primare de sine stătătoare, componente supuse impactului alternativ de înaltă frecvență, componente portante de înaltă presiune.
| lăţime (mm) |
grosime (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| greutate teoretică ( k g / m ) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
