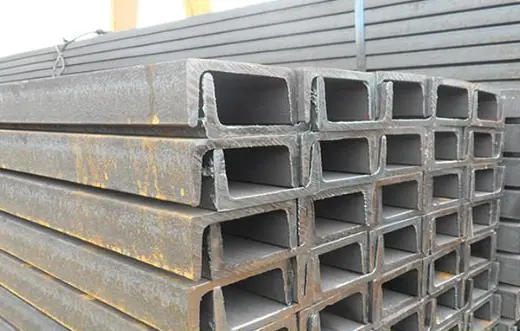

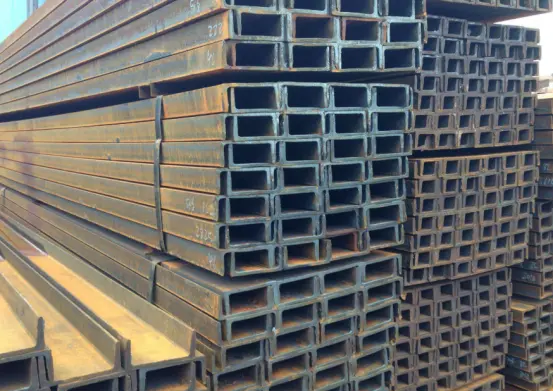

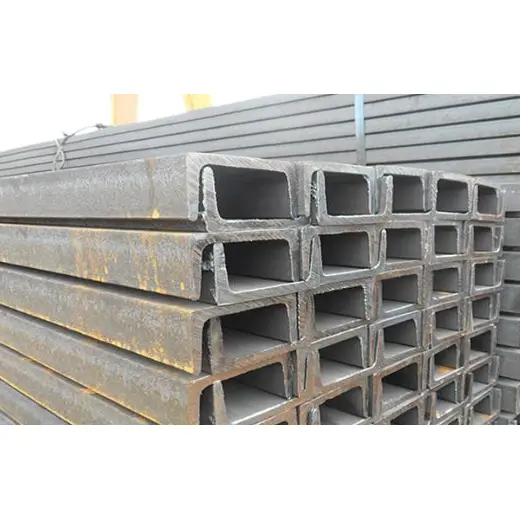

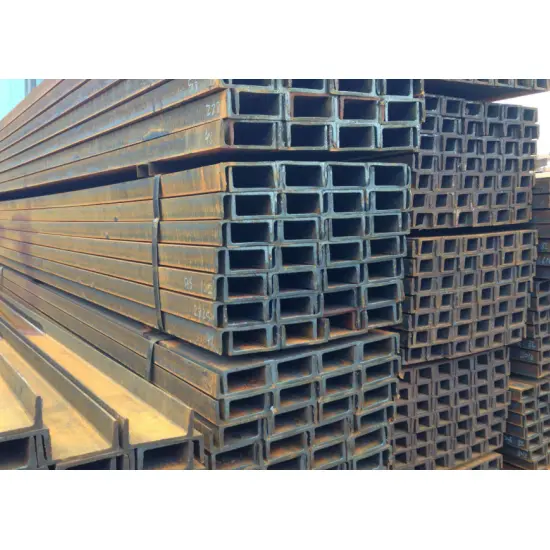

Secțiuni de canale din oțel structural laminate la cald

Secțiunile de canale din oțel structural laminate la cald respectă standardul național GB/T 706-2016 și sunt produse folosind un proces integrat de laminare la cald. Acestea au o secțiune transversală în formă de C (deschidere cu o singură față). Modelele sunt clasificate în funcție de înălțimea secțiunii, cu subdiviziuni ulterioare (a, b, c) indicând o grosime crescută pentru aceeași înălțime. Produsele sunt ușoare, ușor de procesat și rentabile. În timp ce secțiunile individuale au rigiditate laterală și rezistență la torsiune limitate - făcându-le potrivite în primul rând pentru componentele secundare portante - combinarea a două secțiuni (back-to-back) cu plăci de legătură îmbunătățește semnificativ performanța mecanică generală.

HAISHENG oferă o gamă completă de modele principale de secțiuni de canal laminate la cald, fiecare însoțit de un raport cuprinzător de testare a materialelor. Sunt potrivite pentru diverse aplicații portante auxiliare, inclusiv fabrici industriale, proiecte municipale, sisteme MEP/HVAC și structuri temporare. Oferim o gamă completă de tratamente anticorozive — inclusiv îndepărtarea ruginii, vopsirea și galvanizarea la cald — pentru a satisface nevoile de achiziții în vrac ale proiectelor de peste mări.

I. Standarde de produs

Producția, toleranțele dimensionale și proprietățile mecanice ale secțiunilor de canale din oțel structural laminate la cald respectă standardul național: GB/T 706-2016 „Secțiuni de oțel structural laminate la cald”.

Standarde mecanice pentru materialele de bază din oțel: GB/T 700 și GB/T 1591.

II. Caracteristici cheie ale produsului

2.1 Secțiune transversală și proprietăți mecanice

1. Dispune de o secțiune transversală a canalului deschis cu o singură față; Elementele individuale prezintă o rigiditate laterală moderată și o rezistență la torsiune relativ slabă, ceea ce îi face nepotriviți pentru utilizarea ca stâlpi principale de sine stătătoare în clădiri înalte sau grinzi primare portante pentru deschideri lungi.

2. Fabricat printr-un proces integrat de laminare la cald, fără îmbinări sudate, rezultând o tensiune reziduală internă scăzută. Structura este stabilă și fiabilă, rezistând la fisurare și deformare la încărcare pe termen lung.

2.2 Avantajele privind achizițiile și costurile

1. Stoc amplu de modele standard de piață și canale de achiziții stabile asigură prețuri unitare scăzute și costuri globale controlabile ale proiectului.

2. Greutatea proprie mai ușoară pentru aceeași capacitate portantă reduce efectiv greutatea totală a structurii de oțel, precum și costurile de transport și ridicare.

2.3 Avantajele construcției și construcției la fața locului

1. Secțiunile de canale structurale din oțel laminate la cald pot fi tăiate, găurite, sudate și îndoite liber; nu există limitări de proces pentru fabricarea secundară la fața locului, permițând asamblarea îmbinărilor flexibile.

2. Dimensiunea compactă și greutatea proprie redusă permit finalizarea manevrării și ridicării utilizând forță de muncă manuală și echipamente la scară mică, scurtând semnificativ programul de construcție la fața locului.

3. Compatibil atât cu conexiuni cu șuruburi, cât și cu sudate; poate fi asociat cu diverse plăci și secțiuni de oțel pentru a finaliza asamblarea îmbinării.

2.4 Protecția împotriva coroziunii și adaptabilitatea mediului

1. Livrat în stare „neagră” laminată la cald (cu sol de freza) și fără un strat anticoroziv pre-aplicat.

2. Tratamentele anticorozive - cum ar fi șlefuirea/înlăturarea ruginii, aplicarea grundului anti-rugină, galvanizarea la cald sau acoperirea cu pulbere - pot fi aplicate după cum este necesar; potrivit pentru utilizare în medii interioare uscate sau medii exterioare cu corozivitate ușoară.

2.5 Avantajele utilizării combinate și limitări

1. Avantajele utilizării combinate: Îmbinarea a două secțiuni de canal spate în spate cu plăci de legătură îmbunătățește semnificativ rigiditatea laterală și rezistența la torsiune, îndeplinind cerințele de încărcare moderată.

2. Limitări: Datorită structurii cu secțiune deschisă, acestea nu pot fi utilizate pentru cadrele principale ale clădirilor înalte, grinzile principale de sarcină grea cu deschidere foarte lungă sau îmbinările portante critice supuse presiunii ridicate a vântului; sunt potrivite numai pentru sisteme de carcasă, contravântuiri și componente secundare portante.

III. Scenarii cheie de aplicare

3.1 Utilizări de bază ale secțiunilor de canale din oțel structural laminate la cald

1. Pane de perete și acoperiș din fabrică: Împreună cu grinzi principale cu grinzi în H pentru a asigura panourile de placare din oțel profilat și pentru a transfera sarcinile verticale de pe acoperiș și pereți.

2. Suporturi pentru diverse echipamente și conducte: Folosit pentru rafturi și umerașe pentru țevi (inclusiv sisteme HVAC din clădiri), baze de echipamente și suporturi pentru jgheaburile de cabluri din fabrici chimice și centrale electrice. 3. Componente ușoare ale cadrului: știfturi de perete despărțitor, rame de uși și ferestre, cadre de tezaurizare a șantierului și elemente portante secundare.

4. Platformă industrială și accesorii ale pasarelei: grinzi de întreținere ale pasarelei, suporturi pentru trepte de platformă și stâlpi de balustradă/baze de balustradă.

5. Armare și componente încorporate: Plăci de oțel încorporate, rigidizări de grinzi și stâlpi și oțel auxiliar pentru sprijinul fundației.

6. Instalații temporare de construcție: cadre de construcție prefabricate, baze de schele și suporturi temporare de siguranță pentru excavare.

3.2 Aplicații la nivel de industrie

1. Clădiri industriale: Sisteme de incinte și suport pentru instalații industriale ușoare, depozite, ateliere și depozite de materii prime.

2. Infrastructură municipală: bariere de siguranță pe marginea drumului, cadre de panouri publicitare în aer liber, trotuare pietonale mici și suporturi pentru liniile de utilități municipale.

3. M&E și inginerie HVAC: Conducte și suporturi/suporturi pentru echipamente specializate pentru uzine chimice, centrale electrice și clădiri de birouri.

4. Structuri civile simple: carport, copertine, cabine prefabricate și magazii de depozitare rurale simple.

5. Logistică și depozitare: rafturi ușoare de depozitare și platforme de sortare a mărfurilor.

6. Alte accesorii: Baze pentru mașini de construcții, șasiu de mașini agricole și mici structuri auxiliare din oțel pentru navele maritime.

V. Avantajele de bază ale HAISHENG Factory Supply

Aprovizionare directă de la producătorul sursă: depozitarea internă pentru secțiunile de canale din oțel structural laminat la cald elimină markupurile intermediare, oferind avantaje semnificative de cost pentru achizițiile de proiecte la scară largă în străinătate.

Stoc stabil pentru toate specificațiile: inventar amplu pe tot parcursul anului de dimensiuni de oțel pentru canalele principale (nr. 5 până la 25a); acceptă expedieri în loturi și răspuns rapid la comenzile urgente ale proiectelor.

Inspecție cuprinzătoare a calității și trasabilitate: Fiecare lot de secțiuni de canale structurale din oțel laminate la cald vine cu certificate originale de fabrică și rapoarte de testare a proprietății mecanice; acceptă reinspecția de la terți pentru a îndeplini standardele de acceptare a proiectelor de peste mări.

Servicii de procesare unică: Suportă tăiere cu lungime fixă, perforare, îndoire, prefabricare sudată și galvanizare la cald personalizată; oferă, de asemenea, exportul pachet de grinzi H, grinzi I, plăci încorporate și șuruburi de înaltă rezistență. Ambalaje standardizate de export: paleți din lemn rezistenti la umiditate și rugină sau folii de ambalare; include certificate de conformitate și certificări ale materialelor atât în ​​chineză, cât și în engleză pentru a asigura vămuirea fără probleme și acceptarea la fața locului.

IV. Parametri cheie de performanță a produsului

4.1 Proprietăți mecanice ale materialului de bază

Indicatori mecanici suplimentari:

Energia de impact cu crestătură în V la temperatură normală: Q235B ≥27J; Q355B ≥34J

Modulul de elasticitate E ≈ 2,06×10⁵ MPa

4.2 Regulă de marcare și dimensiuni standard

Specificații de marcare Simbol: [ Format: Înălțime × Lățime flanșă × Grosime bandă, de ex. [10# = 100×48×5.3mm Modelele cu înălțime identică sunt împărțite în clase a/b/c, cu flanșe mai largi și benzi mai groase pentru o capacitate portantă mai mare.

4.3 Caracteristicile mecanice ale secțiunii (dimensiuni tipice)

[10# Moment de inerție Ix ≈ 198 cm⁴ Modulul secțiunii Wx ≈ 39,7 cm³ Raza de rotație ix ≈ 3,95 cm

[20a# Moment de inerție Ix ≈ 1780 cm⁴ Modulul secțiunii Wx ≈ 178 cm³ Raza de rotație ix ≈ 7,86 cm Caracteristică: Rezistență bună la încovoiere de-a lungul axei X puternice, rigiditate laterală slabă și rezistență la torsiune la comprimare slabă a axului Y, nu este adecvată pentru îndoirea axului Y sub presiune și comprimare slabă.

4.4 Dimensiune și toleranță la formă

Lungimi fixe standard: 6m, 9m, 12m, tăiere personalizată disponibilă

Toleranta inaltime h: ±1,5~3,0mm (variaza in functie de dimensiunea modelului)

Toleranta latimea flansei b: ±1.5~2.0mm

Dreptate: ≤2mm pe metru, dreptate totală ≤0,2% din lungimea totală

Torsiunea: ≤1,5 ​​mm pe metru

4.5 Prelucrare și performanță la suprafață

Stare de livrare: Suprafață neagră laminată la cald cu scară de oxid

Prelucrabilitate: tăiere, găurire, sudare și îndoire ușoară pentru fabricarea la fața locului

Opțiuni anti-coroziune: Deruginire + vopsire cu grund, galvanizare la cald, pulverizare plastic

4.6 Temperatura de serviciu și limitele de sarcină

Interval de temperatură aplicabil: -20℃ ~ 80℃

Caracteristică de încărcare: Secțiune transversală deschisă cu rigiditate laterală scăzută și rezistență slabă la torsiune; potrivit pentru elementele de îndoire uniaxiale pur și simplu susținute, interzis pentru cadrele principale înalte, grinzile principale cu deschidere lungă și componentele cheie care suportă sarcina vântului

Metoda de conectare: cu șuruburi sau sudate; ansamblul canal dublu spate în spate îmbunătățește foarte mult rigiditatea generală

V. Întrebări frecvente:

Î: Oțelul canalului poate fi folosit singur ca coloană verticală portantă pentru cadrele înalte?

A: Nu este recomandat. Secțiunile de canale din oțel structural laminate la cald au o secțiune transversală deschisă pe o parte, rezultând o rigiditate laterală și rezistență la torsiune slabe; folosirea lor singură le face predispuse la instabilitate și deformare. Grinzile HW cu flanșă largă sunt alegerea preferată pentru stâlpii primari din structurile înalte.

Î: Care este cel mai bun tratament anticoroziv pentru oțel de canal în proiectele de coastă în aer liber?

R: Galvanizarea la cald a întregii unități este recomandată pentru expunerea pe termen lung la exterior sau mediile de coastă cu pulverizare de sare; pentru utilizare pe termen scurt in interior in conditii umede este suficienta indepartarea ruginii urmata de doua straturi de grund antirugina.

Î: Cum aleg între oțelurile cu canale de tip „a”, „b” și „c” de aceeași înălțime?

R: Tipul „a” are cea mai subțire bandă și flanșe, oferind cea mai mică capacitate portantă, în timp ce tipul „c” are cea mai mare grosime. Pentru aplicații cu sarcină mare sau cu deschidere lungă, sunt preferate subtipurile mai groase „b” sau „c”.

Î: Ce soluții există dacă rigiditatea unei grinzi de oțel cu un singur canal este insuficientă?

R: Două grinzi de oțel cu canale pot fi îmbinate spate în spate cu plăci de legătură introduse între ele pentru a forma o secțiune compozită în formă de cutie; aceasta îmbunătățește semnificativ rigiditatea laterală și rezistența la torsiune.

Î: Oțelul canalului poate fi tăiat la anumite lungimi, după cum este necesar?

A: Da. Lungimile standard de stoc (6m, 9m sau 12m) pot fi tăiate la orice lungime pe baza desenelor dvs., iar capetele tăiate pot fi măcinate netede, dacă este necesar.

Greutatea teoretică a oțelului canalului

Unitate: kg/m、mm
