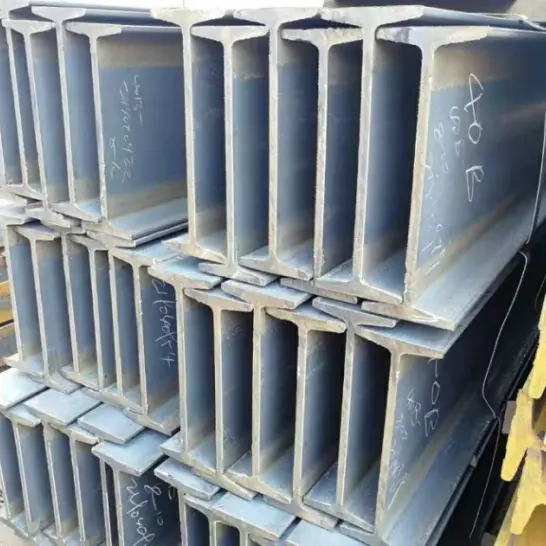

Oțel structural I laminat la cald

HAISHENG, un producător de oțel structural din China și un furnizor unic, deține oțel structural I laminat la cald, produs conform GB/T 706 cu clasele Q235B și Q355B. Dispunând de flanșe interioare conice și grosime neuniformă, oferă costuri economice și procesare ușoară. Utilizată pe scară largă pentru grinzi secundare ușoare, platforme, suporturi și structuri ușoare temporare din oțel, este o secțiune convențională laminată la cald pentru clădirile mici și medii.

Caracteristici cheie ale produsului

I. Caracteristici secţionale şi mecanice

1. Suprafețele flanșei interioare sunt înclinate, grosimea flanșei se micșorează din interior spre exterior; aceasta are ca rezultat o distribuție neuniformă a tensiunilor pe secțiune și o rigiditate laterală relativ slabă.

2. Oțel structural I laminat la cald, ca o unitate unică, integrală, fără îmbinări sudate, rezultând o tensiune reziduală scăzută și o bună stabilitate structurală.

3. Oferă rezistență decentă la îndoire, dar rezistență medie la torsiune și la deplasare laterală; nepotrivit pentru aplicații de lungă durată, cu sarcină mare de vânt sau cu sarcini grele.

II. Caracteristici economice și de achiziții

1. O categorie clasică de produse cu o gamă cuprinzătoare de specificații; disponibil pe scară largă în stoc, ușor de achiziționat și la prețuri competitive.

2. Pentru aceeași capacitate portantă, consumul de material este mai mare decât cel al grinzilor în H laminate la cald, ceea ce îl face mai economic pentru structurile ușoare.

III. Caracteristici de construcție și utilizare

1. Forma obișnuită facilitează prelucrarea secundară (tăiere, sudare, găurire) și găzduiește diferite metode de conectare la fața locului.

2. Greutatea proprie moderată face ridicarea și instalarea simplă; ideal pentru clădiri simple și structuri temporare.

3. Dispune de un finisaj „negru” laminat la cald; poate suferi îndepărtarea ruginii și acoperirea anticorozivă după cum este necesar, pentru a se potrivi mediilor interioare și exterioare standard.

IV. Comparație cu grinzile H laminate la cald

1. Rigiditatea laterală este semnificativ mai mică decât cea a grinzilor H; nepotrivit pentru utilizare ca stâlpi în clădiri înalte sau ca grinzi principale pentru deschideri lungi.

2. Eficiența secțiunii este relativ scăzută, necesitând mai mult material la sarcini mari.

3. Raport excelent cost-performanță; rămâne utilizat pe scară largă în structurile de oțel ușoare și simple.

Utilizări și domeniul de aplicare

I. Utilizări primare

1. Grinzi secundare pentru podea/acoperiș și grinzi pur și simplu susținute: Oțelul structural I laminat la cald este utilizat pentru a susține sarcini ușoare pe podea și acoperiș, de obicei în sistemele portante cu deschidere mică până la medie.

2. Platforme și grinzi de trecere: Componente portante primare și secundare pentru instalații industriale, platforme de echipamente, pasarele de întreținere și estacale.

3. Suporturi și suporturi: Fabricarea suporturilor pentru țevi, suporturi pentru echipamente, contravântuiri de perete și cadre de susținere temporare.

4. Pane și rame de perete: Pane de acoperiș pentru clădiri industriale ușoare, tezaurizare de șantier și cadre simple de incintă.

5. Cadre, grinzi și stâlpi la scară mică: Grinzi și stâlpi pentru cadre ușoare din oțel în structuri simple, mici, cum ar fi ateliere, depozite și carport.

6. Componente mașini de construcții: Baze pentru echipamente de ridicat, șasiu vehicul, sprijin pentru excavare temporară, etc.

II. Domeniul de aplicare

1. Clădiri industriale: fabrici industriale ușoare, depozite, ateliere și mici silozuri de depozitare; utilizat în principal pentru componente secundare portante.

2. Constructii civile temporare/simple: facilități temporare de șantier de construcții, carport, copertine, magazii simple de depozitare și clădiri modulare/mobile.

3. Infrastructură municipală: tezaurizare municipală, suporturi de balustradă, suporturi pentru pasarele pietonale și suporturi mici.

4. Suport electromecanic: Suporturi de suport pentru țevi pentru centrale electrice și uzine chimice, baze de echipamente și suporturi/suporturi pentru țevi HVAC.

5. Facilități temporare de inginerie: sprijin pentru excavare, baze de schele și cadre portante temporare pentru construcții.

6. Alte domenii: Șasiu de mașini agricole, cadre pentru echipamente de transport mici și rafturi simple pentru depozite.

Parametri cheie de performanță

Standarde: GB/T 706-2016, GB/T 700, GB/T 1591

I. Materiale comune și proprietăți mecanice

II. Denumirea secțiunii și detaliile specificațiilor

1. Format de desemnare: Model + Înălțime (de exemplu, 10#, 12#, 14#, 16#, 20a#, 20b#). Subtipurile (a, b, c) există pentru aceeași înălțime; grosimile benzii și ale flanșelor cresc progresiv, rezultând o capacitate portantă mai mare.

2. Caracteristicile secțiunii: Suprafața interioară a flanșei prezintă o pantă de 1:6; flanșa este mai groasă la rădăcină și mai subțire la margine, rezultând o distribuție neuniformă a tensiunilor pe secțiune.

III. Specificații comune (dimensiuni model + secțiune)

Format: Înălțime × Lățime flanșă × Grosime bandă

·10#: 100×68×4,5

·12#: 120×74×5.0

·14#: 140×80×5,5

·16#: 160×88×6.0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Toleranțe dimensionale și de formă

1. Lungimi fixe standard: 6m, 9m, 12m; tăiere personalizată disponibilă.

2. Dreptate (Camber): ≤2mm pe metru; cambra totală ≤0,2% din lungimea totală.

3. Răsucirea și perpendicularitatea față de capăt respectă standardele naționale, asigurând precizie în timpul instalării și îmbinării.

V. Caracteristici de suprafață și prelucrare

1. Condiție de livrare: laminat la cald cu cântare de freza (finis negru).

2. Lucrabilitate: Potrivit pentru tăiere, găurire, sudare și îndoire; convenabil pentru prelucrare secundară.

3. Protecție împotriva coroziunii: Neprotejat în stare brută; poate suferi îndepărtarea ruginii, vopsire sau galvanizare la cald.

VI. Parametrii de mediu și structurali

1. Temperatura de funcționare: -20°C până la 80°C.

2. Caracteristici structurale: Rezistenta moderata la incovoiere; rezistență la torsiune și rigiditate laterală relativ scăzută; nepotrivit pentru deschideri lungi, zone cu încărcare mare de vânt sau roluri portante primare în structuri înalte.

3. Adecvarea încărcăturii: Folosit în principal pentru grinzi susținute simplu și componente cu sarcină ușoară; evitați încărcarea excentrică pe termen lung.
