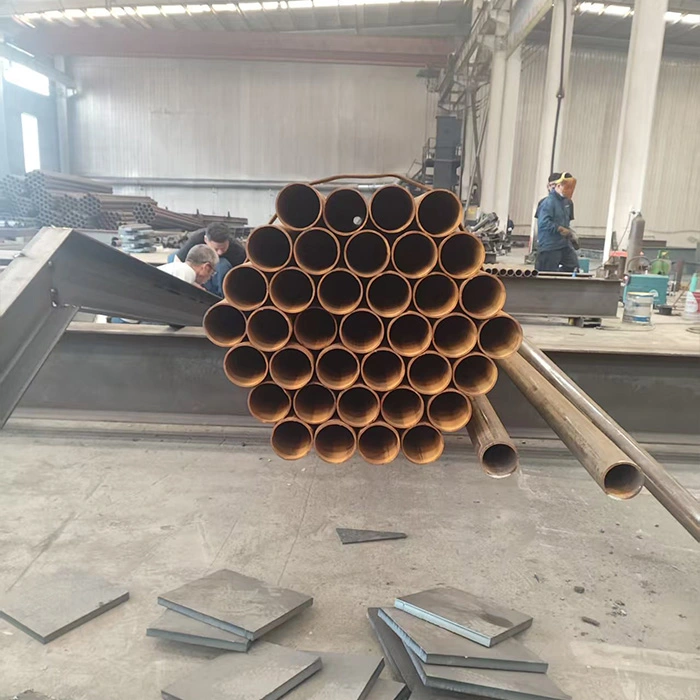

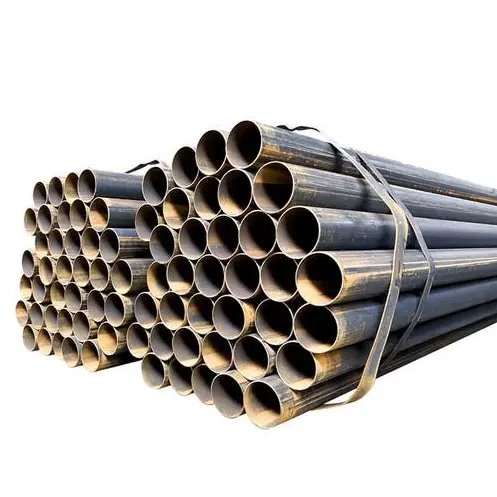

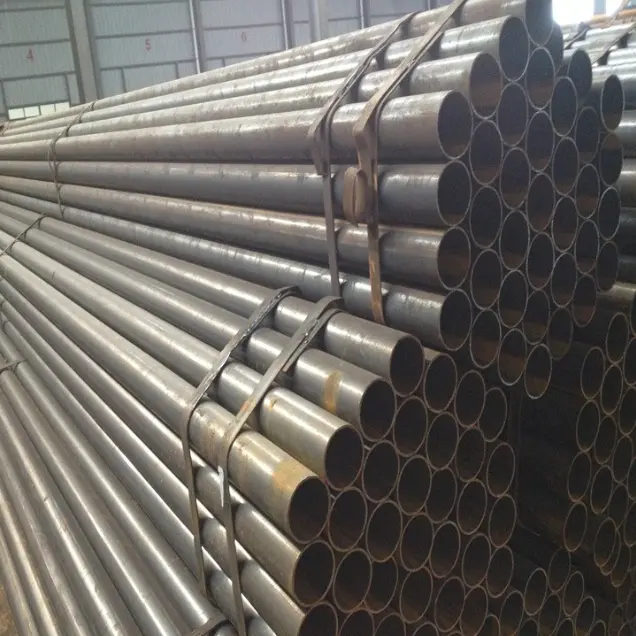

Țevi de oțel sudate

Cunoscute în mod obișnuit sub denumirea de țevi de oțel sudate, aceste produse sunt fabricate prin laminare și sudare a benzilor de oțel. Ele sunt clasificate în principal în țevi sudate cu cusătură dreaptă și spirală, fabricate în conformitate cu standarde precum GB/T 3091 și GB/T 13793 și fabricate în mod obișnuit din oțel Q235B sau Q355B. Acestea sunt utilizate în principal pentru transportul fluidelor de joasă presiune, grinzi și stâlpi structurali din oțel, suporturi de balustradă, rețele de conducte municipale, conducte electromecanice și proiecte temporare, făcându-le potrivite pentru condiții standard de funcționare care implică temperaturi ambientale și presiuni joase până la medii.

Caracteristicile produsului

I. Caracteristici structurale și mecanice

1. Țevile de oțel sudate sunt formate prin rulare și sudură benzi de oțel și sunt disponibile în două tipuri: cu cusătură dreaptă și cu cusătură spirală. Secțiunea transversală circulară goală asigură o distribuție uniformă a sarcinii și oferă o rezistență excelentă la îndoire și torsiune, precum și o stabilitate generală superioară.

2. Rezistența totală îndeplinește cerințele aplicațiilor de presiune joasă până la medie. Țevile sudate cu cusătură în spirală de diametru mare oferă o capacitate superioară de susținere a presiunii și o rigiditate în comparație cu țevile sudate standard cu îmbinare dreaptă. Cu toate acestea, din cauza limitărilor cusăturii de sudură, acestea nu sunt potrivite pentru condiții extreme care implică presiune ridicată, temperatură ridicată sau coroziune severă.

3. For the same load-bearing capacity, they are lighter than solid steel components, effectively reducing the overall structural load.

II. Caracteristicile de producție și cost

1. Procesul de producție este matur, oferind capacitate mare și livrare rapidă. Stoc amplu este disponibil pe piață la prețuri economice, rezultând costuri globale scăzute.

2. Este disponibilă o gamă largă de specificații - de la conducte cu diametru mic până la conducte cu diametru mare și conducte pe coloane - permițând o selecție flexibilă.

III. Caracteristici de prelucrare și construcție

1. Secondary processing—such as cutting, bevelling, threading, bending, and welding—is straightforward, simplifying on-site construction.

2. Țevile au dimensiuni uniforme și sunt ușor de manevrat și instalat. Diferite metode de conectare, inclusiv sudare, flanșe, filetare și cuplaje canelate, pot fi utilizate pentru a se potrivi diferitelor cerințe de inginerie. IV. Caracteristici de utilizare și anticoroziune

1. Livrarea standard este sub formă de „țeavă neagră” (oțel neacoperit); cu toate acestea, pot fi aplicate tratamente precum galvanizarea la cald, vopsirea, acoperirile anticorozive și straturi anticorozive 3PE. Sunt potrivite pentru utilizare atât în ​​medii interioare, cât și în exterior.

2. Aplicație flexibilă: pot servi independent ca conducte de transport de fluide sau pot fi asamblate în componente portante, cum ar fi grinzi structurale din oțel, stâlpi și ferme.

V. Distincții și limitări ale produselor

1. Țevile sudate cu cusături drepte sunt utilizate de obicei pentru diametre mici până la medii, conducte de joasă presiune și structuri ușoare din oțel. Țevile sudate în spirală sunt utilizate în principal pentru diametre mari, ceea ce le face potrivite pentru transportul municipal pe distanțe lungi și componentele structurale din oțel la scară largă.

2. Datorită prezenței cusăturilor sudate, aceste țevi prezintă o rezistență mai mică la presiune, rezistență la temperaturi ridicate și rezistență la oboseală în comparație cu țevile din oțel fără sudură. Acestea sunt strict interzise pentru utilizare în aplicații critice care suportă presiune care implică materiale inflamabile/explozive de înaltă presiune sau condiții de temperatură înaltă/presiune înaltă.

Principalele utilizări și domeniul de aplicare

I. Principalele utilizări ale țevilor de oțel sudate

1. Transportul fluidelor

Folosit pentru transportul mediilor precum apa de la robinet, canalizarea, gazul de joasă presiune, aerul de ventilație/extracția prafului și uleiurile de uz general; sunt materiale primare de conducte pentru rețele civile și industriale.

2. Componente structurale portante din oțel

Folosit pentru fabricarea coloanelor circulare, a elementelor de ferme, a suporturilor de acoperiș și a montanților de platformă; pot înlocui anumite forme structurale din oțel pentru grinzi și stâlpi auxiliare sau cu încărcare moderată.

3. Protecție și închidere

Folosit pentru balustrade de drum, garduri perimetrale din fabrică, balustrade de scări, balustrade de balcon, cadre de tezaurizare și suporturi pentru panouri publicitare în aer liber.

4. Sisteme de sprijin mecanic și electric

Folosit pentru a construi suporturi și agățați pentru conducte de apă, conducte de aer și canale de cabluri, precum și suporturi de montare specializate și tije de fixare pentru echipamente.

5. Inginerie municipală și civilă

Folosit pentru rețelele de conducte municipale, carcasele malurilor râului, carcasele fundației piloților, conductele de ventilație din tunel și barierele temporare de siguranță pe șantierele de construcții.

6. Facilități temporare și agricole

Used for scaffolding, temporary sheds, greenhouse frameworks, and agricultural water transport pipelines.

II. Domeniul de aplicare

1. Inginerie în construcții: clădiri civile, ateliere fabrici, depozite, sisteme de alimentare cu apă și drenaj pentru locații și sisteme de susținere a structurilor din oțel.

2. Utilități municipale: rețele urbane de alimentare cu apă și drenaj, balustrade de drum, ingineria peisajului și instalarea conductelor municipale. 3. MEP (mecanică, electrică și instalații sanitare/HVAC): alimentare cu apă și drenaj, ventilație și conducte de gaz de joasă presiune pentru fabrici, clădiri și centre comerciale.

4. Industrial and Mining Enterprises: Workshop transfer piping, equipment supports, material yard enclosures, and lightweight truss structures.

5. Agriculture and Landscaping: Agricultural irrigation pipes, greenhouse frameworks, and landscape fencing.

6. Temporary Works: Temporary site facilities, temporary supports, excavation pit protection, and construction scaffolding.

Ghid de selecție

Straight-seam welded pipe: Primarily small to medium diameters; commonly used for indoor piping, railings, and small-scale steel structures.

Conducta sudata in spirala: in primul rand diametre mari; utilizate în mod obișnuit pentru conductele trunchi municipale, transportul apei pe distanțe lungi și coloanele structurale din oțel la scară largă.

Parametri de performanță

I. Standarde de implementare

·GB/T 3091-2025: Țevi de oțel sudate pentru transportul fluidelor de joasă presiune (apă, gaz, aer etc.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Longitudinal electric-welded steel pipes (structural, scaffolding, general machinery)

·GB/T 9711 / API 5L: Line pipe for oil and gas transportation (L245/L360/L415, etc.)

II. Materiale comune și proprietăți mecanice (temperatura camerei)

·Modul de elasticitate: 2,06×10⁵ MPa

·Densitate: 7,85 g/cm³

·Energie de impact: temperatura ambiantă **≥27 J** (Q235B, crestătură în V)

III. Dimensiuni și specificații (în primul rând sudare longitudinală)

1) Intervalul diametrului exterior

·Diametru mic: DN15–DN50 (21,3–60,3 mm)

·Diametru mediu: DN65–DN250 (76,1–273 mm)

·Diametru mare: DN300–DN600 (323,9–610 mm)

·Teava sudata in spirala: pana la DN800–DN3000

2) Grosimea peretelui (comune)

·Standard: 1,2–12,7 mm

·Perete greu: 12,7–40 mm

·Toleranță: Grosimea peretelui ±10% t; Diametrul exterior ±0,5% până la ±1,0%

3) Lungimea

·Standard: Lungimi fixe de 6 m, 9 m, 12 m

·Personalizabil: 15–18 m

·Toleranta la lungime: +20 mm / 0 mm

4) Greutate teoretică (kg/m)

W=0,02466×(D−t)×t

·D: Diametru exterior (mm); t: grosimea peretelui (mm)

· Conductă galvanizată: Greutate × 1,015–1,03 (factor de acoperire)

IV. Performanța procesului și purtător de presiune

1) Test hidrostatic (obligatoriu)

· Conductă neagră standard: 5,0 MPa, presiune de menținere ≥5s

· Conducta de gaz: 6,0 MPa, presiune de mentinere ≥10s

· Conductă cu perete greu: 7,0 MPa

· Presiune de lucru recomandată: ≤1,6 MPa (siguranță pe termen lung)

2) Calitatea cusăturii de sudură

· Teste nedistructive (NDT): UT (ultrasunete) / RT (radiografice)

· Longitudinal seam: High-frequency welding, weld coefficient **≈0.85–0.9**

· Cusătură în spirală: sudare cu arc scufundat, coeficient de sudare **≈0,9–0,95**

3) Test de aplatizare / îndoire

· Aplatizare: fără fisuri, fără delaminare

· Îndoire (DN≤50): 90°, raza de îndoire = 6D (țeavă neagră) / 8D (țeavă galvanizată), cordon de sudură poziționat lateral; fără fisuri, fără peeling în stratul de zinc

4) Temperatura de funcționare

· Standard: -20°C până la +200°C

· Oțel la temperaturi scăzute (L245N): Până la -40°C

V. Protecția la suprafață și la coroziune

· Delivery condition: Black pipe (bare pipe) / Hot-dip galvanized / Epoxy / 3PE (buried)

· Strat galvanizat: ≥300 g/m² (față dublă), grosime locală **≥85 μm**

· Calitatea suprafeței: fără fisuri, fără pliuri, fără cruste, fără coroziune severă

VI. Metode de conectare

· DN≤50: Conexiune cu filet (GB/T 7306)

· DN65–DN200: Racord cu flanșă / Racord canelat

· DN≥250: sudare (sudura cap la cap / sudare filet)

VII. Aplicații

· Fluide de joasă presiune: apă, canalizare, gaz, aer, ventilație

· Steel structures: Circular pipe columns, trusses, supports, guardrails, scaffolding

· Temperatura: -20 la 200°C; Presiune: ≤2,5 MPa
