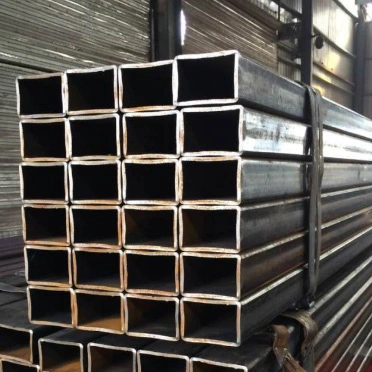

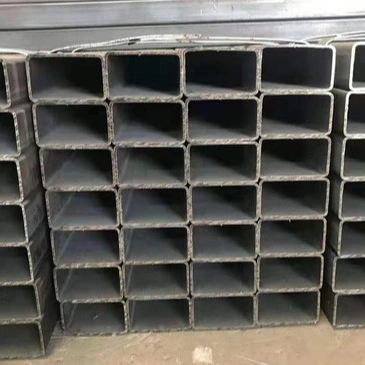

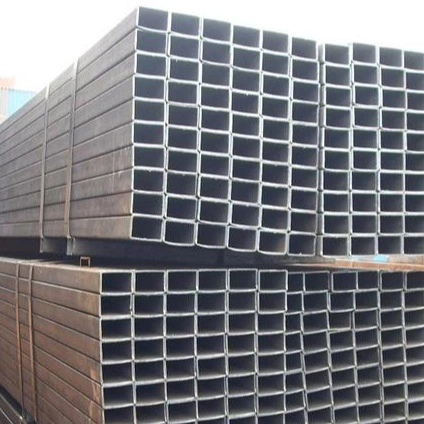

Tuburi de oțel structurale dreptunghiulare goale

Tuburile de oțel structurale dreptunghiulare goale sunt utilizate pe scară largă în aplicații precum grinzi și stâlpi de oțel, cadre de perete cortină, cadre de incintă, rafturi pentru echipamente, balustrade și mașini de construcții. Ele servesc eficient ca componente portante primare, fiind, de asemenea, potrivite pentru diferite forme arhitecturale și structuri de incintă.

Caracteristicile produsului

I. Caracteristici structurale și mecanice

1. Secțiunea transversală dreptunghiulară goală oferă o rigiditate ridicată împotriva îndoirii și deplasării laterale în ambele direcții. Oferă rezistență superioară la torsiune și deformare laterală în comparație cu tuburile circulare sau formele standard de oțel structural, asigurând o stabilitate structurală generală robustă.

2. Forma uniformă a secțiunii transversale și fețele plate asigură o distribuție uniformă a sarcinii. Tuburile individuale pot rezista la sarcini verticale și orizontale semnificative, servind adesea direct ca elemente portante primare.

3. Disponibil în tipuri sudate și fără sudură: tuburile dreptunghiulare sudate oferă o rentabilitate ridicată pentru condiții standard de funcționare; Tuburile dreptunghiulare fără sudură, lipsite de cusături de sudură, oferă o rezistență superioară, rezistență la presiune și performanță la oboseală, făcându-le ideale pentru scenarii de încărcare mare și ciclică.

II. Aspect și caracteristici de instalare

1. Suprafețele exterioare plane facilitează îmbinarea, suprapunerea și montarea la nivel. Se potrivesc strâns pe foile de oțel, panourile și componentele carcasei acoperite cu culoare, asigurând o finisare curată și etanșare a marginilor în timpul construcției.

2. Marginile ascuțite și un profil uniform combină funcționalitatea portantă cu atractivitatea estetică, făcându-le potrivite pentru fațade arhitecturale, cadre peisagistice și alte proiecte orientate spre design.

3. Pentru o anumită capacitate portantă, acestea sunt mai ușoare decât secțiunile solide din oțel, reducând efectiv sarcina structurală generală și economisind costurile materiale.

III. Caracteristici de procesare și conectare

1. Pot fi tăiate, teșite, îndoite, găurite și sudate. Prelucrarea secundară este simplă, facilitând construcția convenabilă la fața locului.

2. Metodele de conectare versatile - inclusiv sudarea, șuruburi și nituire - prezintă design simple de îmbinare și eficiență ridicată a instalării.

3. Gamă extinsă de specificații, care acoperă orice, de la tuburi decorative mici până la tuburi portante cu secțiune mare, permițând o selecție flexibilă.

IV. Rezistența la coroziune și caracteristicile de performanță

1. Furnizat în stare „neagră” (neacoperită); compatibil cu diferite tratamente anticorozive, cum ar fi galvanizarea la cald, galvanizarea la rece, vopsirea și vopsirea cu pulbere, făcându-le potrivite atât pentru medii interioare cât și exterioare (uscate sau umede).

2. Lucrabilitate bună la rece și la cald; stable mechanical properties within standard operating temperature ranges.

V. Limitări ale produsului

1. Concentrarea stresului apare la colturi; aceste zone sunt predispuse la daune cauzate de oboseală sub impact sever sau încărcări ciclice repetate.

2. Adecvare slabă pentru transportul fluidelor; rar utilizate pentru sistemele de conducte, deoarece sunt proiectate în principal pentru aplicații structurale portante și cadru.

3. Costurile ridicate de producție pentru tuburile dreptunghiulare fără sudură, cu specificații mari, cu pereți groși, au ca rezultat prețuri semnificativ mai mari decât cele ale versiunilor sudate.

Utilizări și domeniul de aplicare

I. Utilizări primare

1. Componente structurale cheie

Folosit pentru cadre de fabrică, cadre de portal, grinzi și stâlpi cu secțiune, stâlpi verticali, ferme și suporturi pentru podea; un material portant miez în construcții din oțel.

2. Plicuri de constructii si pereti cortina

Ancadrarea peretelui exterior (gripturi/studii), rame pentru luminatoare, rame pentru uși și ferestre, pane de acoperiș și încadrare de margine; se integrează perfect cu table de oțel profilate și alte materiale pentru panouri.

3. Incinte și unități de protecție

Garduri perimetrale ale fabricii, balustrade rutiere, balustrade scari, balustrade de balcon, cadre de tezaurizare a santierului si stalpi de plasa de siguranta.

4. Cadre de echipamente și mașini

Baze de mașini, rafturi pentru echipamente, cadre pentru bancuri de lucru, rafturi pentru depozite, cadre pentru containere și cadre pentru șasiul vehiculelor.

5. Inginerie și instalații temporare

Structuri de scenă, cadre pentru sere, tezaurizare temporară de șantier, structuri de sprijin/suport și cadre de construcție modulare.

6. Structuri decorative și arhitecturale

Structuri peisagistice, caracteristici arhitecturale exterioare, încadrare decorativă interioară și cadre pentru vitrine/cabinete; combină capacitatea portantă cu atractivitatea estetică.

II. Domeniul de aplicare al tuburilor de oțel structurale dreptunghiulare

1. Ingineria structurilor de oțel: Grinzi, stâlpi și sisteme de contravântuire pentru fabrici industriale, depozite, stadioane și clădiri prefabricate.

2. Decorare arhitecturală: construirea de pereți cortină, uși și ferestre, caracteristici arhitecturale interioare/exterioare și standuri expoziționale.

3. Municipal și transport: balustrade rutiere, panouri de construcție municipale, pergole peisagistice și cadre pentru adăposturi de autobuz.

4. Fabricarea de mașini: cadre pentru echipamente de uz general, mașini de construcții, mașini agricole și echipamente logistice.

5. Depozitare și logistică: rafturi pentru sarcini grele, platforme de depozitare și structuri auxiliare pentru containere.

6. Agricultura, Silvicultură și Horticultură: Sere, cadre pentru adăposturi pentru animale și garduri agricole.

Ghid de selecție

· Tuburi dreptunghiulare sudate: tip de produs mainstream care oferă un cost-performanță ridicat; utilizat pe scară largă pentru aplicații standard, cum ar fi portantă generală, anvelope de clădiri, decorațiuni și balustrade.

· Tuburi dreptunghiulare fără sudură: rezistență superioară, rezistență la oboseală și capacitate de susținere a presiunii; utilizat în principal pentru aplicații grele, încărcare ciclică, cadre de mașini cu specificații înalte și componente de inginerie pentru sarcini grele.

Parametri cheie de performanță

Standarde de implementare: GB/T 6728-2017 „Secțiuni structurale goale formate la rece”; GB/T 3094-2012 „Tevi de oțel pătrate și dreptunghiulare fără sudură trase la rece”

I. Materiale comune și proprietăți mecanice

Parametri generali suplimentari:

· Modulul de elasticitate: 2,06 × 10⁵MPa

· Densitate: 7,85 g/cm³

· Temperatura standard de operare: -20°C până la 200°C

II. Sistem de specificații și dimensiuni

1. Metoda de desemnare

Dimensiuni exterioare: lungime × latime × grosime perete (unitate: mm); Exemplu: 100×50×3.0

2. Categorii de dimensiuni principale

· Mic (Decor / Incintă / Balustradă): 20×10, 30×20, 40×20, 50×30; Grosimea peretelui: 1,2–2,5 mm

· Mediu (chilă / pane / grinzi și stâlpi standard): 60×40, 80×40, 80×60, 100×50; Grosimea peretelui: 2,0–5,0 mm

· Mari (Stâlpi și grinzi primare / Sarpante pentru sarcini grele): 120×80, 150×100, 200×100, 250×150; Grosimea peretelui: 4,0–12,0 mm

3. Lungimi și toleranțe

· Lungimi standard: 6 m, 9 m, 12 m; lungimi personalizate disponibile

· Toleranță la dimensiunea externă: ±0,8%

· Toleranta la grosimea peretelui: teava sudata standard ±10%; Conductă fără sudură ±7,5%

4. Formula de calcul teoretică a greutății

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Latura lungă, H = Latura scurtă, t = Grosimea peretelui)

III. Proprietăți mecanice structurale

1. Tuburile de oțel structurale dreptunghiulare secțiunile dreptunghiulare oferă o rigiditate bidirecțională ridicată la încovoiere (de-a lungul axelor puternice și slabe) și stabilitate laterală superioară și rezistență la torsiune în comparație cu profilele individuale, cum ar fi tuburile circulare sau grinzile în H, rezultând o stabilitate structurală generală robustă.

2. Caracteristici de prelucrare

· Test de îndoire: Capabil de îndoire la rece la 90° la temperatura camerei, fără crăpare sau delaminare la îndoire.

· Test de aplatizare: Rezistă la compresiune la dimensiunile specificate fără fisurarea peretelui.

1. Caracteristicile stresului: O ușoară concentrare a stresului are loc la colțuri; nu este potrivit pentru aplicații care implică sarcini de impact alternativ de înaltă frecvență.

IV. Clasificarea produselor și diferențe de performanță

V. Tratarea suprafeței și protecția împotriva coroziunii

1. Stare standard: Finisaj negru (suprafață de oxid laminată la cald).

2. Metode comune de protecție împotriva coroziunii: galvanizare la cald, galvanizare la rece, acoperire cu pulbere electrostatică, vopsire anticorozivă și acoperire cu fluorocarbon.

3. Galvanizare la cald Referință: Grosimea medie a acoperirii cu zinc ≥85 μm; durabilitatea în aer liber depășește 15 ani.

VI. Metode de conectare

· Primar: sudare teșită, sudare cu penetrare completă (pion pentru construcție).

· Secundar: Racorduri cu șuruburi de mare rezistență, șuruburi autofiletante, nituire.

· Compatibil cu diferite ansambluri structurale din oțel, inclusiv table de oțel colorate, grinzi în H și oțel unghiular.

VII. Aplicații adecvate și interzise

Potrivit

Grinzi și stâlpi pentru fabrici industriale, cadre de perete cortină, cadre de incintă, balustrade și garduri, rafturi pentru depozite, cadre pentru echipamente, structuri peisagistice și structuri prefabricate din oțel.

Nu este potrivit

Transportul fluidelor de înaltă presiune, conductele de temperatură înaltă/de înaltă presiune și structurile principale ale echipamentelor grele supuse impactului sever sau oboselii de înaltă frecvență.
