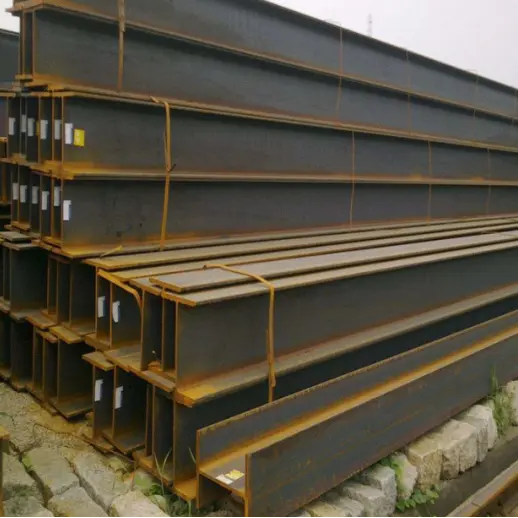

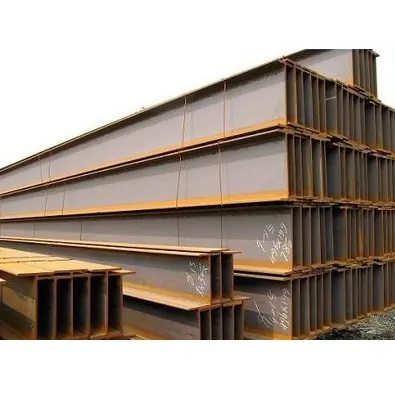

Oțel structural în H laminat la cald

Care sunt caracteristicile oțelului structural în H laminat la cald?

I. Caracteristici structurale și mecanice

1. Mecanică secțională eficientă: Cu o grosime uniformă a flanșei și suprafețe interioare și exterioare paralele, modulul secțiunii este distribuit uniform. Ele oferă rezistență superioară la încovoiere, forfecare și torsiune în comparație cu grinzile standard în I, rezultând o eficiență portantă ridicată.

2. Performanță generală stabilă: Formate prin laminare la cald integrată la temperatură înaltă, fără îmbinări sudate, prezintă efort rezidual scăzut și sunt rezistente la deformare și fisurare, asigurând o siguranță structurală ridicată.

3. Rigiditate și stabilitate ridicate: Rigiditatea generală puternică rezistă în mod eficient la sarcinile verticale, presiunea orizontală a vântului și forțele seismice, făcându-le ideale pentru grinzi și stâlpi de lungă durată, cu sarcină mare.

II. Caracteristici economice și materiale

1. Ușoare și eficiente din punct de vedere al materialelor: necesită mai puțin material decât secțiunile tradiționale din oțel structural pentru aceeași capacitate portantă, reducând efectiv greutatea proprie a clădirii și costurile de fundație.

2. Specificații standardizate: specificațiile cuprinzătoare din seria HW, HM și HN, combinate cu stocul amplu, facilitează selecția și achiziția ușoară.

III. Caracteristici de construcție și utilizare

1. Eficiență ridicată a instalării: Geometria obișnuită și precizia ridicată a îmbinării permit diferite metode de conectare (cum ar fi șuruburi și sudare), rezultând timpi mai scurti de construcție la fața locului.

2. Adaptabilitate largă: Potrivit pentru utilizare directă în grinzi, stâlpi, platforme și suporturi. Atunci când sunt asociate cu acoperiri anticorozive sau galvanizare la cald, acestea sunt potrivite pentru utilizare în interior și exterior, precum și în medii standard sau corozive.

3. Ușurință de prelucrare: tăiați, găuriți și sudate cu ușurință cu elemente de rigidizare și plăci de conectare pentru a îndeplini diverse cerințe structurale de conectare.

Utilizări și domeniul de aplicare

I. Utilizări primare

1. Coloane portante: Folosind în primul rând tipul cu flanșă largă (HW), acestea servesc ca principale componente verticale portante, transferând sarcinile verticale și asigurând stabilitatea structurală generală.

2. Grinzi și stâlpi de cadru: Secțiunile cu flanșă medie (HM) sunt potrivite pentru sistemele de cadru din oțel, gestionând atât sarcinile verticale, cât și forțele laterale.

3. Grinzi primare și secundare: Secțiunile cu flanșă îngustă (HN) sunt cele mai utilizate; ele suportă încărcăturile pe podea și pe acoperiș și sunt ideale pentru sistemele de podea și acoperiș cu deschidere lungă.

4. Componente de contravântuire/suport: utilizate pentru fabricarea de suporturi pentru echipamente, suporturi pentru suporturi pentru țevi, platforme de întreținere, baze de pane de acoperiș etc.

5. Structuri compozite: Combinate cu beton pentru a forma grinzi și stâlpi compozit oțel-beton pentru utilizare în clădiri cu mai multe etaje și înalte.

II. Domeniul de aplicare

1. Clădiri industriale

Diverse fabrici, depozite, ateliere și sisteme de grinzi cu macara cu structură de oțel; Grinzile H structurale laminate la cald sunt materialul de bază pentru structurile industriale din oțel.

2. Clădiri publice și civile

Structuri cu spații mari, cu deschidere lungă, cum ar fi stadioane, centre expoziționale, noduri de transport (gări/aeroporturi), centre comerciale, clădiri de birouri și complexe rezidențiale cu mai multe etaje.

3. Municipal și Infrastructură

Tuneluri de utilități urbane, digurile de poduri, pasaje suprateranale pentru pietoni, suporturi de tezaurizare municipală și cadre pentru panouri publicitare mari în aer liber.

4. Energie nouă și proiecte de sprijin

Structuri de montare fotovoltaice (PV), baze de turbine eoliene, facilități de stocare a energiei și cadre din oțel pentru o nouă infrastructură energetică.

5. Alte Câmpuri

Baze mari de echipamente, platforme industriale, suporturi pentru puntea navelor, sisteme de rafturi logistice și depozite și clădiri prefabricate din oțel.

Parametrii cheie de performanță ai oțelului structural în H laminat la cald

Standarde executive: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Materiale comune și proprietăți mecanice

II. Reguli de clasificare și desemnare a secțiunii

1. Clasificare

· HW (grindă în H cu flanșă largă): lățimea flanșei ≈ înălțimea secțiunii; folosit în principal pentru coloane.

· HM (grinda în H cu flanșă medie): lățime medie flanșă; utilizat în principal pentru grinzi și stâlpi de cadru.

· HN (grindă în H cu flanșă îngustă): adâncime mare de secțiune și flanșe înguste; utilizat în principal pentru grinzile primare și secundare (cel mai mare volum de utilizare).

2. Format de desemnare: Înălțime H × Lățimea flanșei B × Grosimea inele t1 × Grosimea flanșei t2. Exemplu: HN400×200×8×13.

III. Toleranțe dimensionale și de formă

1. Abatere dimensională secțională: respectă cu strictețe limitele standardelor naționale pentru a asigura precizie în timpul îmbinării și instalării.

2. Dreptate (Camber/Sweep): ≤2mm pe metru; abaterea totală care nu depășește 0,2% din lungimea totală.

3. Rasucire: Fără deformare semnificativă de torsiune pe toată lungimea; îndeplinește cerințele de instalare a structurii de oțel.

4. Lungime fixă: specificații standard. 6m/9m/12m; De asemenea, este disponibilă tăierea personalizată pe baza desenelor.

IV. Proprietăți de suprafață și procesare

1. Starea de livrare: Finisaj „negru” laminat la cald (cu sol de freza).

2. Tratamentul suprafeței: Potrivit pentru îndepărtarea ulterioară a ruginii, vopsire, acoperire rezistentă la foc și galvanizare la cald; adaptabil atât la medii interioare cât și exterioare.

3. Procesabilitate: poate fi tăiat, găurit, sudat și îndoit; potrivite pentru fabricarea diferitelor conexiuni structurale.

V. Parametrii mediului de operare

1. Temperatura standard de funcționare: [Interval] °C.

2. Condiții de temperatură scăzută: Trebuie să treacă testele de impact la temperatură scăzută pentru utilizare în regiuni extrem de reci.

3. Rezistența la coroziune: Materialul de bază nu are rezistență inerentă la coroziune; protectia suprafetei este obligatorie in medii corozive.

VI. Caracteristici structurale portante

1. Grosimea flanșei uniformă și suprafețele interioare/exterioare paralele; modul de secțiune mare cu rezistență excelentă la încovoiere, deplasare laterală și torsiune.

2. Laminat integral la cald (fără îmbinări sudate); stres rezidual scăzut; rezistent la deformare sau fisurare la incarcare pe termen lung.

3. Rigiditate laterală superioară comparativ cu grinzile standard în I; ideal pentru structuri cu deschidere lungă și clădiri supuse unor sarcini puternice ale vântului.
