Coloană rotundă din oțel

Coloanele rotunde din oțel sunt elemente structurale portante verticale, compuse în principal din tuburi de oțel tubulare circulare. În aplicațiile de inginerie, ele rezistă în principal la compresiune axială, în timp ce găzduiesc momente încovoietoare, momente de torsiune și alte sarcini combinate în funcție de configurația structurală. Aceste coloane pot fi fabricate folosind tuburi de oțel circulare fără sudură sau sudate; parametrii specifici, cum ar fi diametrul tubului, grosimea peretelui, calitatea materialului și detaliile de conectare — sunt determinați pe baza sarcinilor de proiectare, a deschiderii, a înălțimii clădirii, a condițiilor de instalare și a mediului de service. Oferta de produse se extinde dincolo de corpul tubular în sine pentru a include un sistem cuprinzător de componente, cum ar fi plăci de bază, plăci de capac, elemente de rigidizare, corbele, plăci de gusset, flanșe, plăci de conectare, șuruburi de înaltă rezistență și atașamente de ridicare.

Inginerie personalizată combinată cu configurații complete de conexiune pentru a răspunde nevoilor diverse ale proiectelor de structuri din oțel:

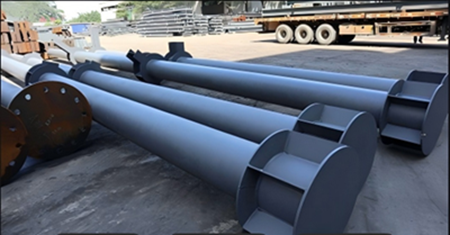

Coloanele rotunde din oțel sunt fabricate la lungimi și detalii de conectare specifice pe baza desenelor de construcție structurală. Sistemul cuprinde corpul tubular principal, conexiunile de la capătul superior și inferior, accesoriile de conectare și componentele auxiliare, organizate în cinci module: corpul stâlpului, interfața bază/fundație a coloanei, conexiunea capacului coloanei, conexiunea grindă-la-coloană și accesoriile auxiliare. Specificațiile sunt de obicei desemnate ca φD×t×L, unde D reprezintă diametrul exterior, t grosimea peretelui și L lungimea componentei (de exemplu, φ219×8×6000 indică un diametru exterior de 219 mm, grosimea peretelui de 8 mm și lungimea de 6000 mm). Diametrele exterioare standard includ φ89, 114, 165, 219, 273, 325, 426, 530, 630 și dimensiuni mai mari, cu grosimi de perete selectabile în funcție de cerințele proiectului.

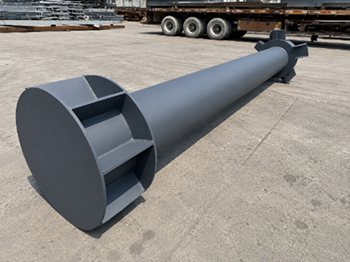

Pentru stâlpii foarte lungi, fabricarea segmentată poate fi folosită pentru a se adapta la constrângerile de transport, ridicare și construcție la fața locului, cu conexiuni realizate prin flanșe sau îmbinări sudate. Bazele stâlpilor pot fi echipate cu plăci de bază, șuruburi de ancorare, lame și componente de nivelare, în funcție de tipul fundației; vârfurile coloanei pot fi echipate cu plăci de capac, suporturi de conectare sau flanșe; iar conexiunile grindă la coloană pot încorpora corbele, plăci de gusset, plăci de conectare sau cleme - așa cum se specifică în desene - pentru a conecta stâlpul tubular la structuri superioare, cum ar fi grinzi de oțel, ferme sau cadre spațiale.

Avantajele cheie și punctele de vânzare ale stâlpilor structurali rotunzi din oțel:

1. Distribuție echilibrată a sarcinii, stabilitate structurală îmbunătățită

Secțiunea transversală circulară asigură distribuția uniformă a sarcinii în toate direcțiile, făcându-l ideal pentru compresie axială și condiții de încărcare multidirecțională.

2. Aspect elegant, Atractie estetică

Profilul neted, curbat oferă un aspect sofisticat, echilibrând capacitatea structurală de încărcare cu estetica arhitecturală generală.

3. Rezistență scăzută la vânt, potrivită pentru proiecte în aer liber

Profilul circular minimizează rezistența vântului, făcându-l potrivit pentru structuri în aer liber, cum ar fi copertine, pergole și stadioane.

4. Structură goală, transport convenabil și ridicare

Optimizează echilibrul între capacitatea portantă și greutatea proprie, îndeplinind în același timp cerințele de proiectare, facilitând transportul, ridicarea și instalarea la fața locului.

5. Opțiuni anti-coroziune versatile pentru medii complexe

Suportă diferite tratamente anticorozive, cum ar fi acoperirea prin pulverizare și galvanizarea la cald, permițând soluții adaptate unor medii specifice, cum ar fi setările umede sau exterioare.

6. Personalizare bazată pe desene, adaptare flexibilă a proiectelor

Specificațiile personalizabile - inclusiv diametrul exterior, grosimea peretelui, lungimea, plăcile de conectare, plăcile de bază și părțile încorporate - răspund nevoilor diverse ale proiectelor de structuri din oțel.

Flux de lucru standardizat de procesare care asigură calitatea coloanelor rotunde din oțel finisate:

Coloanele circulare din oțel sunt componente structurale personalizate; calitatea lor depinde nu numai de materialul brut din oțel, ci și de etapele critice de prelucrare, cum ar fi tăierea, laminarea, sudarea, îndreptarea, asamblarea conexiunii și tratamentul anticoroziv.

Etapele cheie de producție și procesare includ:

Inspecție materie primă → Așezare și tăiere → Laminare și deformare → Sudarea corpului coloanei → Inspecția sudurii → Rotunjire și îndreptare → Prelucrare la capăt și teșire → Asamblarea plăcilor de bază, plăcilor superioare și conexiunilor → Sudarea conexiunilor → Tăierea găurilor și alinierea finală → Îndepărtarea ruginii și tratarea anticoroziune → Inspecție finală, ambalare, etichetare.

Coloanele circulare fără sudură sunt produse prin prelucrarea ulterioară a țevilor de oțel fără sudură finite. Coloanele circulare sudate implică etape suplimentare - cum ar fi tăierea plăcilor de oțel, laminarea și sudarea longitudinală - făcându-le deosebit de potrivite pentru proiecte care necesită diametre mari, pereți groși sau dimensiuni nestandard.

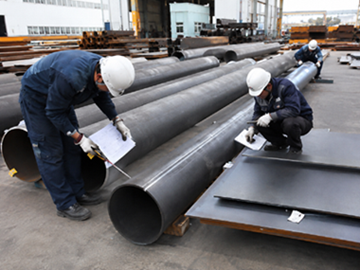

În urma sudării, se efectuează încercări nedistructive (NDT) pe sudurile relevante conform specificațiilor de proiectare; componenta finită este supusă unei inspecții finale care acoperă precizia dimensională, calitatea sudurii și integritatea stratului anticoroziv. Gradele de sudură, rapoartele de inspecție și criteriile de acceptare pentru diferite proiecte vor fi determinate în conformitate cu documentele de proiectare și standardele aplicabile.

Domenii principale de aplicare pentru coloanele rotunde din oțel:

Clădiri cu structură de oțel:

Elemente de susținere verticale pentru instalații industriale, depozite și structuri prefabricate din oțel.

Locuri de mare amploare:

Coloane din oțel și suporturi structurale pentru stadioane, centre expoziționale, clădiri cu deschidere lungă, terminale de transport etc.

Copertine și pasarele:

Clădiri de copertine de intrare, pasarele din oțel, coridoare de legătură și structuri de sprijin asociate.

Arhitectura peisagistica:

Pergole peisagistice, coloane decorative, fațade de clădiri și alte proiecte care necesită un echilibru între integritate structurală și design estetic.

Inginerie municipală și de transport:

Aplicabil structurilor municipale, structurilor legate de poduri, stâlpilor de parapet etc., bazate pe proiectare inginerească.

Proiecte specializate de structuri metalice:

Pentru proiectele care implică înălțimi falnice, deschideri lungi, conexiuni multidirecționale sau îmbinări complexe, specificațiile stâlpilor de tuburi circulare și proiectarea detaliată a conexiunilor pot fi determinate prin analiză structurală. Domeniul de aplicare enumerat în documentația originală a produsului include fabrici industriale, poduri, locații, facilități municipale, amenajări peisagistice și clădiri prefabricate.

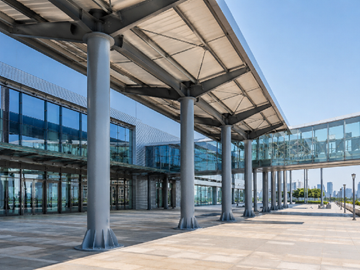

Studiu de caz: Coloane rotunde din tub de oțel pentru copertina de intrare și coridorul de legătură al unui centru expozițional:

Un centru expozițional modern folosește un baldachin de oțel cu deschidere lungă la intrarea sa, conectat la sistemul de coridoare al clădirii. Proiectul a necesitat suport vertical pentru baldachin și coridoare, cerând în același timp standarde înalte pentru estetica arhitecturală, spațiu de circulație și impact vizual general; în consecință, stâlpii circulari din țevi de oțel au fost selectați ca elemente de sprijin primare.

Coloanele cu tuburi circulare au un profil curat și raționalizat care creează un limbaj arhitectural coeziv alături de pereții cortină de sticlă și structura modernă a acoperișului din oțel. Din punct de vedere structural, stâlpii sunt ancorați de fundație prin plăci de bază și elemente de rigidizare, în timp ce secțiunile lor superioare se conectează la grinzile de oțel și la structura acoperișului, formând un sistem complet de susținere pentru copertina.

FAQ

Î: Pot fi personalizate?

Da. Coloanele cu tuburi circulare pot fi personalizate pe baza desenelor tehnice referitoare la diametrul exterior, grosimea peretelui, lungimea, materialul și tipul de conexiune. De asemenea, oferim suport pentru plăci de bază, plăci superioare, plăci de rigidizare, plăci de conectare, corbele, flanșe, piese încorporate etc. Pentru componentele excepțional de lungi, fabricarea poate fi efectuată în secțiuni - în funcție de cerințele de transport și instalare - cu conexiuni realizate prin flanșe sau prin sudură.

Î: Cum este asigurată calitatea consecventă?

Procesul de fabricație cuprinde etape precum inspecția materiilor prime, tăierea, sudarea, rotunjirea și îndreptarea, asamblarea îmbinărilor, forarea găurilor, tratamentul anticoroziv și inspecția produsului final. Testarea nedistructivă (NDT) este efectuată după sudare în conformitate cu specificațiile de proiectare. În stadiul de produs finit, se verifică acuratețea dimensională, calitatea sudurii și acoperirile anticorozive; componentele sunt apoi etichetate înainte de a fi depozitate sau expediate.

Î: Transportul este fiabil?

Stâlpii circulari din oțel pot fi fabricați în secțiuni în funcție de lungime și de condițiile proiectului, utilizând conexiuni cu flanșe sau sudate. Componentele finite sunt etichetate, inspectate și ambalate pentru expediere, facilitând manipularea componentelor foarte lungi.
