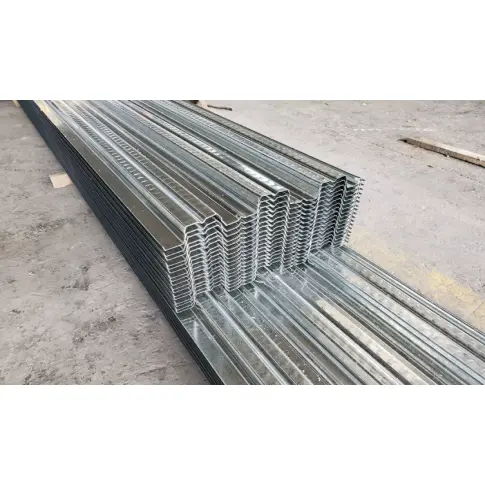

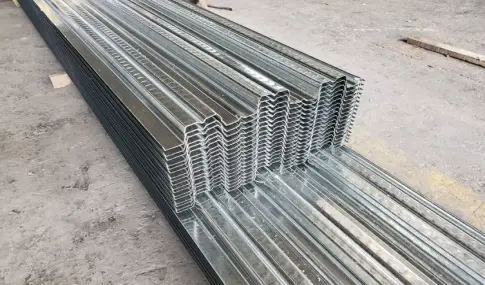

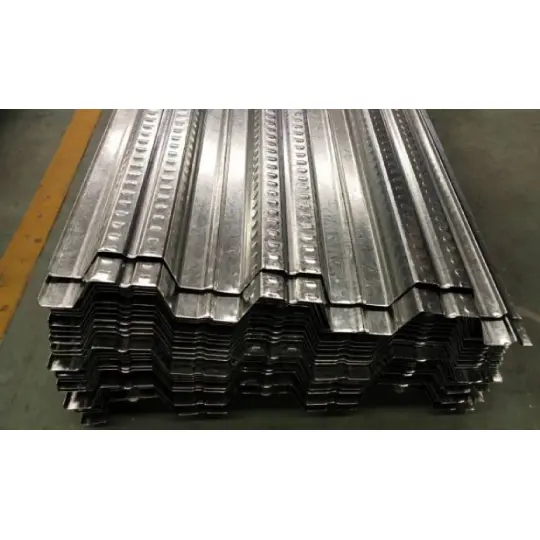

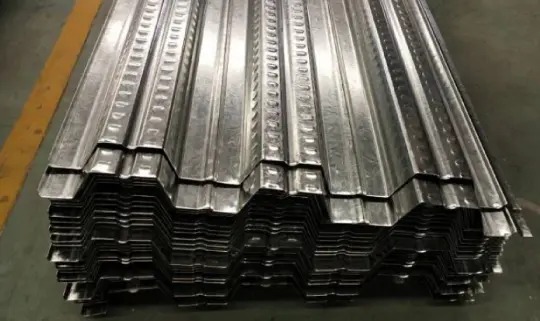

Panouri de acoperire din oțel deschise pentru podele

HAISHENG produce aceste panouri deschise din oțel pentru podele folosind 12 linii de formare la rece complet automatizate. Fabricate din bandă de oțel galvanizat la cald, panourile îndeplinesc funcția dublă de cofraj permanent și armătură la întindere pentru plăcile de podea. Oferim o aprovizionare integrată de șase categorii de accesorii pentru construcții, rezolvând efectiv patru puncte dureroase comune: achiziții fragmentate, nepotriviri în specificații, scurgeri de beton la fața locului și sudarea stâlpilor defecte. Salutăm întrebările și comenzile dumneavoastră.

Conformitatea și trasabilitatea produsului

1. Standarde naționale pentru producția de panouri:

GB/T12755 (Toleranțe de fabricație pentru table de oțel profilate); GB/T13912 (Testări pentru acoperiri metalice de zinc)

2. Standarde naționale pentru acceptarea construcției la fața locului:

GB50018 (Cod pentru proiectarea structurilor din oțel); GB50205 (Codul de acceptare a calității construcției structurilor din oțel)

3. Standarde naționale pentru materialul de bază galvanizat:

GB/T2518 (tabla si benzi de otel acoperite cu zinc continuu la cald si aliaj de zinc)

Criterii de selecție

1 selecție a gradului materialului de bază (pe baza cerințelor)

Selectarea grosimii panoului: uz civil standard (0,8–1,0 mm); Greutate generală (1,2 mm); Rezistenta extrem de grea (1,5 mm). Grosimile de peste 1,5 mm nu sunt stocate și necesită comandă personalizată (termen de livrare de 12 zile lucrătoare).

2 Configurație de acoperire galvanizată (zonat pentru protecție la coroziune)

1. Zone uscate interioare: galvanizare pe două fețe (80–120 g/m²); Durată de viață de proiectare de 20 de ani.

2. Zone de coastă/spray cu sare: galvanizare la cald obligatorie pe două fețe (275 g/m²); previne rugina alba pe suprafata panoului timp de 3 ani.

3. Zone chimice acide/alcaline: galvanizare puternică (450–600 g/m²); necesita protectie secundara cu straturi de finisare rezistente la foc si anticorozive.

3 Cerințe de grosime a acoperirii betonului

Turnarea uniformă de 100 mm este strict interzisă; grosimea trebuie determinată de profilul panoului: acoperirea seriei YX51 ≥101 mm; Seria YX76/75 ≥126 mm. Grosimea insuficientă duce direct la fisurarea plăcii și la deformarea excesivă.

4 scenarii de aplicație pentru patru profiluri de panouri principale

Livrare integrată unică

Spre deosebire de furnizorii care oferă numai panouri deschise din oțel pentru podele, HAISHENG oferă un pachet complet — panouri plus toate accesoriile — dintr-o singură fabrică. Acest lucru asigură potrivirea dimensională fără erori și elimină probleme precum scurgerile de beton cauzate de incompatibilitatea dintre accesoriile din piață și profilele panourilor.

1 Specificații principale ale pardoselii

- Lungime stoc standard: 6/9/12m; lungimi personalizate care depășesc 15 m necesită transport segmentat.

- Cerințe obligatorii de suprapunere: Capetele punții trebuie să se extindă cu ≥50 mm pe flanșa superioară a grinzii de oțel; scurtarea neautorizată la fața locului a lungimii turei este interzisă și face obiectul unei inspecții obligatorii.

- Clasificare profil: nervura medie (51mm) pentru uz civil; nervură înaltă (75/76mm) pentru utilizare industrială grea; nu amestecați tipuri.

Sistem de ancorare cu 2 știfturi de forfecare

- Material pentru știfturi: oțel structural specializat ML15 (previne ruperea prin oboseală comună în știfturile obișnuite din oțel carbon).

- Potrivire specificații: perechi YX51 cu știfturi φ16×80; YX76 perechi cu știfturi φ19×90; amestecarea între modele este strict interzisă.

- Accesorii de construcție: Pachetele complete de închiriere includ férule ceramice și mașini de sudură cu invertor; distanță obligatorie între știfturi ≤600mm.

3 Etanșarea marginilor și prevenirea scurgerilor de chit

- Inchideri de capat: Modele specifice pentru profile 51/76; din otel galvanizat asortat cu pardoseala; Fabricarea la fața locului folosind tablă este interzisă (din cauza riscurilor de rugină/desprindere).

- Linitură de margine în formă de L: Pentru etanșarea plăcilor în consolă, deschiderilor de lift și puțuri de ventilație.

- Etanșarea golurilor: Etanșant butilic; potrivit pentru spații de 0–5 mm între panouri; rezistent la alcalinitatea betonului.

4 Accesorii de fixare și armare a pardoselii

- Fixare primară: sudare prin puncte cu penetrare totală la capete; sudare prin puncte prin punte pentru știfturi; cusături laterale interconectate combinate cu sudare intermitentă în puncte la intervale de 500 mm.

- Armare locală: șuruburi autoforante zincate φ4,8; utilizat numai pentru armarea deschiderilor, colțurilor sau punctelor de deviere; nu pentru fixarea structurală primară.

5 Schema de armătură standardizată pentru betonul turnat în loc

- Armatura principala anti-fisura din strat superior: Φ10–Φ12 @ 200–250mm; Dispunerea continuă de-a lungul travei pentru a preveni fisurile de contracție a suprafeței.

- Armatura de distributie transversala: Φ8 @ 250mm; dispuse perpendicular pe armătura principală pentru a dispersa sarcinile concentrate. Armare specială: armătură radială adăugată la deschideri; Plasă de oțel φ6 așezată pe podele cu încărcături grele pentru a minimiza tasarea viitoare a plăcilor.

6. Specificații pentru sprijinirea temporară dedicată pentru pardoseală cu nervuri deschise

- Pragul de declanșare a sprijinirii: sprijinirea este obligatorie pentru deschideri libere > 2,5 m; nu sunt permise excepții.

- Tipuri de sprijin: sprijin din oțel cu cadru portal (pentru instalare rapidă); schelă din țevi de oțel cu compartiment complet (pentru deschideri foarte mari).

- Criterii de îndepărtare: Îndepărtarea este permisă numai după ce probele de beton întărit pe teren ating 75% din rezistența de proiectare și deformarea măsurată este ≤L/250.

Analiză comparativă între categorii

I. Avantaje diferențiate de bază

1. Costuri mai mici de achiziție a materiei prime: Pentru aceeași grosime a plăcii și înălțimea nervurilor, panourile de acoperire din oțel deschise pentru podele necesită cu 12%-18% mai puțin material (lățime desfășurată) și oferă o acoperire mai mare pe tonă, reducând bugetul de material principal pentru pardoseli cu suprafețe mari cu 7%-11%.

2. Deschideri la fața locului cu costuri zero: canalele deschise ale nervurilor elimină necesitatea instrumentelor specializate pentru tăierea găurilor; deschiderile pentru utilități și echipamente pot fi tăiate prin tăiere cu gaz. Se adaptează bine planurilor de etaj neregulate sau curbate, cu rate de utilizare decupate ajungând până la 92%.

3. Rată ridicată de trecere la sudarea crampoanelor: nervurile neobstrucționate permit poziționarea verticală a pistolului de sudură, obținând o rată de trecere de 99% (comparativ cu o rată de reluare > 15% pentru topirea la rece/fuziune incompletă în pardoseala cu nervuri închise).

4. Stabilitate puternică de interblocare a betonului: nervurile deschise trapezoidale creează un efect de mortare și grindă, crescând rezistența betonului cu 23% și prevenind delaminarea oțel-beton în timpul evenimentelor seismice.

5. Sarcină redusă pe structura principală: greutatea moartă mai ușoară cu 8% pentru aceeași zonă de acoperire permite secțiuni transversale mai mici ale grinzilor și stâlpilor de oțel, reducând consumul total de oțel structural cu 3%–5%.

6. Întreținere convenabilă după instalare: nervurile inferioare deschise permit instalarea directă a tijelor de suspendare și a punctelor de suspendare a tavanului fără a deteriora stratul galvanizat al panoului.

7. Timp scurt de livrare: Structura simplă a matriței de formare prin rulare permite viteze de producție de 8–15 m/min; stocul amplu asigură livrarea completă a camioanelor în 3 zile.

II. Trei dezavantaje obiective și strategii de atenuare

1. Întindere limitată neacceptată: Întinderea maximă neacceptată este de numai 2,4 m. Atenuare: Pre-planificarea suporturilor temporare; HAISHENG oferă desene de asistență gratuite.

2. Rezistență slabă la foc: Evaluarea panoului gol este de 0,25 ore; Valoarea plăcii compozite este de 1,0–1,5 ore. Atenuare: Aplicați un strat ignifug ultra-subțire de 10 mm grosime pe suprafața panoului pentru a îndeplini cerințele de securitate la incendiu Clasa II.

3. Estetică slabă a părții inferioare: Profilul nervurat necesită un tavan suspendat pentru ascundere. Atenuare: Furnizați canale personalizate pentru acoperirea tavanului proiectate pentru profilul nervurii pentru a scurta programul de instalare a tavanului.

Proces de control al calității de la un capăt la altul din fabrică

1. Verificați dual aportul de materii prime

- Verificarea documentației: Verificați certificatele originale ale materialelor morii și rapoartele de testare a acoperirii cu zinc de la terți; respingeți bobinele slăbite care nu pot fi urmărite.

- Eșantionare la fața locului: eșantionați aleatoriu 1 din fiecare 5 bobine de panouri de acoperire din oțel deschise pentru podele pentru a testa rezistența la curgere și greutatea acoperirii cu zinc; respinge bobinele cu margini ondulate sau camber (curbură).

- Pre-taiere: Tăiați lățimea materiei prime în funcție de profilul specific al panoului pentru a preveni nealinierea profilului în timpul formării.

2. Control de precizie în timpul formării liniei de producție

- Proces de nivelare: nivelare multidirecțională cu 13-19 role pentru a elimina solicitarea internă a bobinei; planeitatea suprafeței menținută la ≤2mm/m.

- Rollforming: 18–26 seturi de role progresive pentru deformare la rece la temperatura mediului ambiant; procesarea zero la temperatură înaltă protejează stratul de zinc, prevenind delaminarea acoperirii.

- Respectarea strictă a toleranțelor naționale: înălțimea nervurii ±1.0mm, pasul nervurii ±1.5mm, lățimea panoului ±2mm; articolele care depășesc toleranțele sunt casate sau reprelucrate.

3. Detalii de tăiere și post-procesare

- Tăiere cu forfecare zburătoare controlată de PLC: Eroare de lungime ≤2mm pentru panouri de până la 10m; tăieturile sunt fără margini rulate sau bavuri.

- Slefuire manuala: netezeste orice strat de zinc rasturnat la marginile taiate pentru a preveni ruginirea prematura; tăiați simultan capacele de capăt și ornamentele de margine potrivite din același lot pentru a asigura specificații consistente de acoperire cu zinc.

4. 6 Inspecții obligatorii în fabrică

Verificarea completă a dimensiunilor geometrice; inspecția vizuală a aspectului suprafeței panoului; prelevare de probe pentru greutatea acoperirii cu zinc pe două fețe; Test de aderență a acoperirii prin îndoirea nervurilor la 180°; verificarea deformarii panoului individual; verificarea marcajelor modelului și numărului de lot.

5 Depozitare, ambalare și protecție

Stivuire stratificată după specificație; apărătoare de colț galvanizate la capete pentru a preveni deteriorarea tranzitului; Panouri de 6 metri prinse cu 3 benzi de oțel per pachet; depozitat într-un depozit interior uscat, cu temperatură controlată, pentru a preveni expunerea la umiditate și „rugina albă” asociată depozitării în aer liber.

Parametrii mecanici și de durabilitate măsurați

1 Parametrii de greutate proprie și de rigiditate în secțiune pentru profilele principale

2 Interval maxim neacceptat

Conditii de incercare: beton turnat in loc de 120 mm; sarcină de construcție 2,0 kN/m²; deformare ≤ L/180

- YX51: 0,8mm = 2,1–2,3m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0mm = 2,8–3,2m; 1,2 mm = 3,3–3,6 m (limita superioară a deschiderii pentru tablă cu profil deschis)

3 Rezistenta, rezistenta la foc si durabilitate

- Capacitate de încărcare în faza de service: pardoseală standard 3,5–5,0 kN/m²; capacitate grea de până la 8 kN/m² cu o bază mai groasă din oțel + beton

- Standarde de abatere: Construcție ≤ L/180; Service ≤ L/250

- Durabilitate: 25–30 de ani (zincare Z275 în medii interioare normale)

- Rezistenta la foc: Compozit otel-beton 1,0–1,5h; puntea goală 0.25h

Ghid de selecție rapidă pentru achiziții

1. Clădiri standard de birouri/mezzanine interioare: profil YX51-305-915 + oțel de bază 0,8/1,0mm + știfturi de forfecare φ16 + închideri de capăt tip YX51 + plasă de armare superioară; nu este necesară sprijinirea pe toată lungimea.

2. Depozite grele/ateliere industriale grele: profil YX76-344-688 + tablă de bază 1,2/1,5 mm + știfturi de forfecare φ19 + închideri de capăt tip 76 + armătură cu două straturi, în două sensuri + sprijinire temporară pe toată lungimea.

FAQ

1. Î: Panourile deschise din oțel pentru podele pentru podele pot înlocui armătura de întindere inferioară a plăcii de podea?

R: Ele pot înlocui armătura de tracțiune inferioară cu condiția ca armătura să îndeplinească standardele naționale; cu toate acestea, armătura superioară anti-fisurare nu poate fi omisă și trebuie specificată separat în desenele de proiectare.

2. Î: Tăierea materialului de stoc deteriorează stratul galvanizat anticoroziv?

R: Tăierea prin forfecare zburătoare online nu provoacă urme de arsuri la temperaturi ridicate; numai suprafața tăiată expune oțelul brut, iar vopseaua bogată în zinc furnizată împreună cu transportul permite retușuri la fața locului.

3. Î: Care este termenul de livrare pentru aprovizionarea interregională?

R: Articolele standard de stoc sunt livrate ca camioane complete în 3 zile; profilurile personalizate durează 7-12 zile. Livrarea directă este disponibilă către marile orașe din țară pentru proiectele principale de structuri din oțel.
