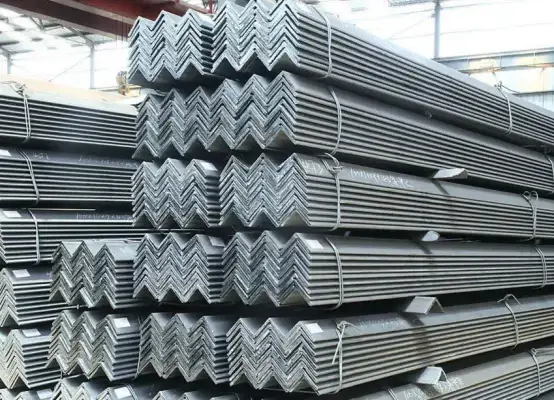

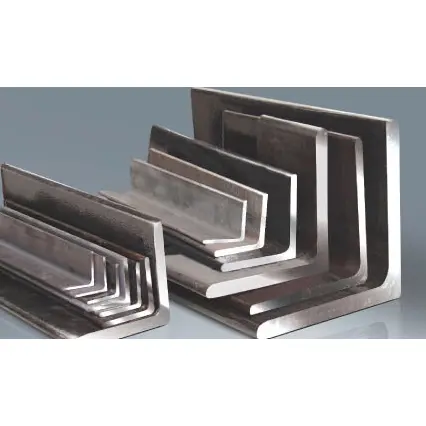

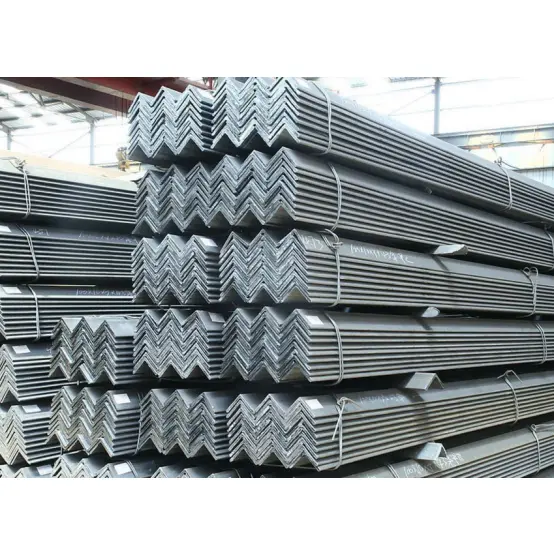

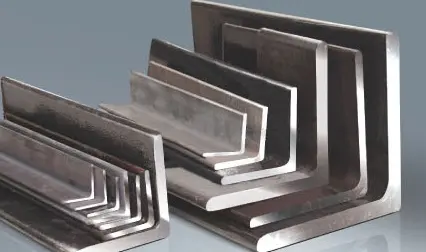

Bare unghiulare din oțel structural galvanizat

Barele unghiulare din oțel structural galvanizat sunt ușoare, rentabile și ușor de procesat și instalat. Cu secțiunile lor transversale compacte și versatile, acestea sunt utilizate frecvent pentru conexiuni structurale, contravântuiri, armare cu pane, balustrade, suporturi, piese încorporate și diverse componente auxiliare. Utilizate pe scară largă în instalații industriale, proiecte municipale, instalații electromecanice și depozitare, acestea sunt un material auxiliar de mare volum în construcțiile din oțel.

Caracteristicile barelor unghiulare

I. Caracteristici mecanice și transversale

1. Secțiune transversală în formă de L; structură ușoară. Ele rezistă în primul rând forțelor axiale, forțelor tăietoare și momentelor încovoietoare locale. Datorită rigidității generale relativ scăzute, acestea nu sunt potrivite pentru utilizare ca componente portante miez, cum ar fi grinzile principale sau stâlpii.

2. Construcția dintr-o singură piesă laminată la cald are ca rezultat stres rezidual scăzut și proprietăți uniforme ale materialului, făcându-le rezistente la fisurare sau deformare sub sarcină.

3. Unghiurile cu picioare egale oferă o distribuție simetrică a sarcinii, în timp ce unghiurile cu picioare inegale permit o selecție flexibilă în funcție de direcția forței, găzduind diverse îmbinări de instalare.

II. Caracteristici economice și de achiziții

1. Gamă largă de specificații și modele; stoc amplu de piață și canale de achiziții diverse; preț scăzut și cost global scăzut.

2. Ușoare, reducând semnificativ sarcina structurală generală și costurile de fundație.

III. Caracteristici de prelucrare și construcție

1. Tăierea, perforarea, îndoirea, sudarea și îmbinarea sunt simple, permițând o prelucrare secundară flexibilă la fața locului.

2. Dimensiunea compactă facilitează manipularea și ridicarea; metodele de asamblare versatile (sudare sau șuruburi) asigură o eficiență ridicată a construcției.

3. Opțiuni flexibile de îmbinare și combinare; utilizarea mai multor bare împreună poate îmbunătăți capacitatea generală de încărcare și stabilitatea.

IV. Caracteristici de utilizare și compatibilitate

1. Livrat în stare „neagră” laminată la cald; compatibil cu tratamente anticoroziune, cum ar fi îndepărtarea ruginii, vopsirea și galvanizarea la cald; potrivit pentru utilizare în medii standard interioare și exterioare. 2. Foarte versatil; potrivit pentru fabricarea diferitelor componente auxiliare, cum ar fi conectori, suporturi, cadre de incintă, balustrade și piese încorporate.

V. Limitări

Datorită formei lor în secțiune transversală, au rezistență limitată la îndoire și deplasare laterală. Acestea servesc în primul rând ca componente auxiliare portante, de conectare sau de armare și nu pot suporta sarcini majore în aplicații de lungă durată sau pentru sarcini grele.

Utilizări și domeniul de aplicare

I. Utilizări primare

1. Conexiune și armătură: Barele unghiulare din oțel structural galvanizat servesc ca plăci de conectare, rigidizări și componente de îmbinare între elementele primare și secundare din oțel (cum ar fi grinzi și stâlpi), sporind integritatea îmbinării.

2. Diverse suporturi și suporturi: Fabricarea suporturilor pentru țevi, suporturi pentru căsuțe de cablu, baze pentru echipamente, suporturi pentru coridoarele utilitare și suporturi pentru acoperiș.

3. Dulapuri și cadre: Pane de perete/acoperiș pentru instalații industriale, cadre pentru placare din oțel colorat, rame de pereți despărțitori și tocuri de uși/ferestre.

4. Balustrade, balustrade și scări: împrejmuire perimetrală a fabricii, balustrade pentru scări, balustrade ale pasarelei, incinte platforme și componente principale pentru scări de acces.

5. Piese încorporate și ancore: Piese încorporate în construcție, conectori pentru plăci de bază și legături de perete.

6. Cadre ușoare și facilități temporare: magazii simple, tezaurizare de șantier, suporturi temporare și componente pentru schele.

7. Armarea structurii de oțel: Oferă întărire, legare și suport lateral pentru grinzile H, oțel canal, grinzile în I și alte elemente structurale.

II. Domeniul de aplicare

1. Clădiri industriale: sisteme suport, structuri de incinte și materiale auxiliare pentru platformele de echipamente din fabrici, depozite și ateliere.

2. Inginerie municipală: balustrade rutiere, tezaurizare de șantier, cadre pentru panouri publicitare, suporturi pentru liniile de utilități municipale și trotuare mici.

3. M&E și HVAC: Suporturi și suporturi specializate pentru conductele de aer, conductele de apă și cablurile din centralele electrice, instalațiile chimice și clădirile comerciale.

4. Clădiri prefabricate și civile: cadre auxiliare pentru structuri de oțel cu mai multe etaje, clădiri modulare și unități simple de locuințe.

5. Depozitare și logistică: rafturi ușoare, rafturi despărțitoare de depozitare și structuri de protecție pentru curțile de depozitare. 6. Alte domenii: Structuri auxiliare pentru mașini de construcții, materiale auxiliare marine, cadre pentru mașini agricole și elemente auxiliare pentru turnuri de transmisie a puterii.

Parametri cheie de performanță

Standard: GB/T 706-2016 (Bare unghiulare din oțel structural galvanizat); clasificate în unghiuri egale și inegale.

I. Materiale comune și proprietăți mecanice

Modulul de elasticitate: 2,06 × 10⁵ MPa; energie de impact la temperatura camerei ≥ 27 J.

II. Clasificare, desemnare și specificații principale

1. Clasificare și desemnare

· Unghi egal al piciorului: lățimile picioarelor sunt egale; denumire: lățime picior × grosime picior (de exemplu, ∠50×5).

· Unghi inegal al picioarelor: Lățimile picioarelor diferă; denumire: lățime picior lung × lățime picior scurt × grosime picior (de exemplu, ∠63×40×5).

2. Unghiuri comune cu picioare egale (principalul în inginerie)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Unghiuri comune cu picioare inegale

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensiuni și parametri de lungime

1. Lungimi fixe standard: 6m, 9m, 12m; tăiere personalizată disponibilă; toleranta la lungime ±5 mm.

2. Toleranțe de formă: Curbură ≤ 2mm pe metru; curbură totală ≤ 0,2% din lungimea totală; nicio răsucire semnificativă.

IV. Caracteristici structurale

1. Secțiune deschisă în formă de L; rigiditate scăzută la torsiune și la încovoiere; potrivit pentru a rezista forțelor axiale, forțelor tăietoare și momentelor încovoietoare locale.

2. Unghiurile cu picioare egale prezintă încărcare simetrică și sunt adesea folosite pentru contravântuiri bidirecționale sau suporturi simetrice; unghiurile cu picioare inegale sunt potrivite pentru îmbinările de încărcare unidirecționale.

3. Capacitatea portantă a unui singur element este limitată; combinarea sau gruparea membrilor poate spori rigiditatea generală.

V. Caracteristici de suprafață și prelucrare

1. Stare de livrare: laminat la cald, finisaj negru (cu sol de freza).

2. Lucrabilitate: ușor de tăiat, găurit, sudat și îndoit; convenabil pentru fabricarea la fața locului.

3. Protecția suprafeței: Compatibil cu îndepărtarea ruginii și vopsirea, galvanizarea la cald sau acoperirea cu pulbere; potrivit atat pentru medii interioare cat si exterioare.

VI. Parametrii mediului de operare

1. Interval de temperatură aplicabil: [Min]°C până la [Max]°C

2. Rezistența la coroziune: Materialul de bază nu are rezistență inerentă la coroziune; protectia suprafetei este obligatorie pentru medii exterioare sau corozive.

3. Metode de conectare: Compatibil cu sudare, șuruburi standard sau șuruburi galvanizate.

Tabelul de specificații al unghiurilor din oțel structural galvanizat
