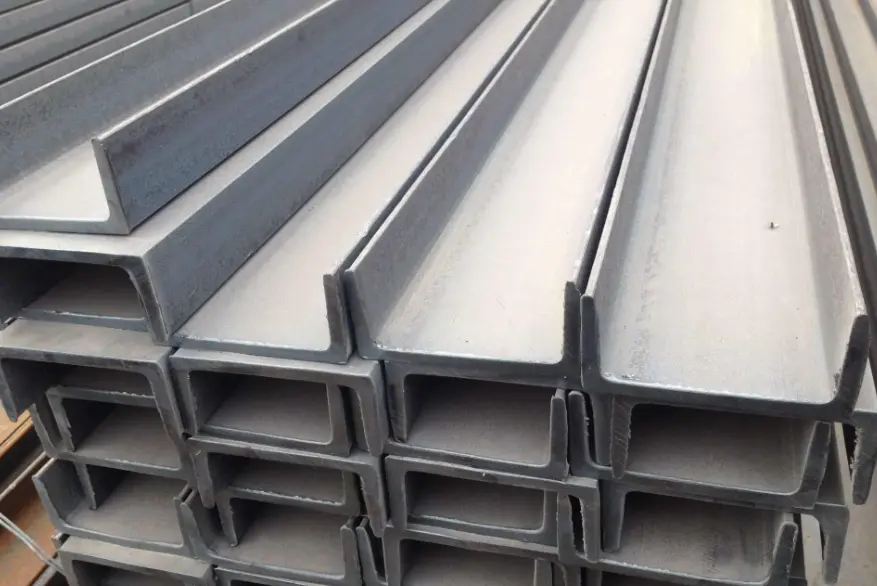

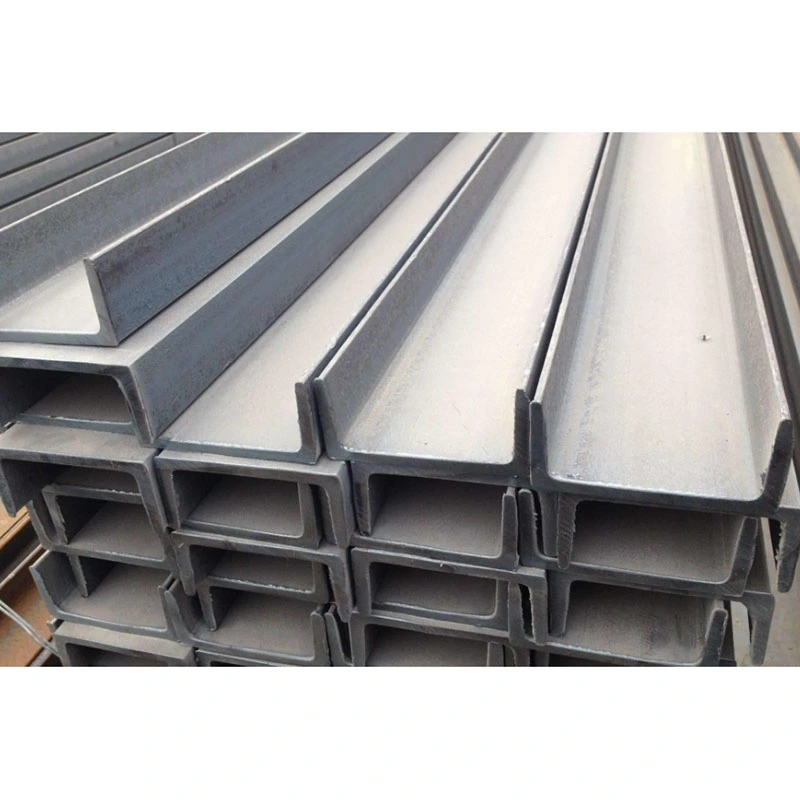

Canal de oțel structural laminat la cald

Canalele din oțel structural laminate la cald sunt cele mai utilizate secțiuni ușoare, cu profil deschis, în construcțiile din oțel. Spre deosebire de grinzile în H sau grinzile în I, care sunt proiectate pentru îndoire bidirecțională, aceste canale utilizează o deschidere în formă de U cu o singură față pentru a oferi capabilități unice de prindere și reținere. Sunt proiectate special pentru aplicații auxiliare portante, cum ar fi contravântuirea cadrului, bazele de susținere, componentele de perete încorporate și cadrele cu pane. Spre deosebire de secțiunile C cu pereți subțiri formate la rece, canalele laminate la cald au o structură metalurgică densă și o rezistență superioară la deformarea la compresiune, făcându-le potrivite pentru medii solicitante, inclusiv locații industriale și locații umede în aer liber.

Folosind inventarul nostru de materii prime existente, HAISHENG efectuează numai procesare secundară de precizie, eliminând nevoia de îmbinare a plăcilor și asigurând timpi de livrare scurti. Oferim, de asemenea, modificări de sudură spate în spate pentru a spori rigiditatea la torsiune, îndeplinind în mod eficient cerințele pentru marea majoritate a componentelor auxiliare ale structurii de oțel ușoare.

Categorizarea produselor și identificarea secțiunilor transversale

1. Distincția între două tipuri de secțiuni de canal

- Canal Structural Otel laminat la cald: Format dintr-o singura bucata la temperaturi ridicate in oteliera; prezintă o grosime uniformă a benzii și a flanșei și o pantă inerentă pe suprafața interioară a flanșei; oferă rezistență ridicată a materialului de bază și rezistență la impact; potrivit pentru aplicații structurale permanente portante.

- Cold-Formed C-Channel: Format prin rularea tablelor subțiri de oțel la temperatura ambiantă fără tratament termic; are pereți mai subțiri și greutate proprie mai mică; utilizat numai pentru pane de acoperiș din oțel de ecartament ușor și cadre interioare; nu este permisă utilizarea ca elemente de tensionare portante.

2. Desemnarea modelului și definițiile dimensionale

- Standard de desemnare: Denumit folosind formatul `[` + număr + sufix `a` sau `b` (de exemplu, `[14a`, `[16b`); sufixul `a` desemnează un model ușor cu flanșe mai subțiri, în timp ce `b` denotă un model greu cu flanșe mai groase.

- Parametrii secțiunii transversale: definiți de patru parametri: înălțimea benzii (h), lățimea flanșei (b), grosimea benzii (tw) și grosimea flanșei (tf). Toate canalele din oțel structural laminate la cald au o pantă inerentă pe suprafața flanșei interioare, ceea ce le face incompatibile cu conectorii standard utilizați pentru grinzi în I sau grinzi în H.

- Lungimi standard din fabrică: furnizate în lungimi standard de 6m, 9m și 12m; lungimile nestandard nu sunt disponibile din fabrică; Elementele extra-lungi necesită sudare cap la cap teșită la fața locului.

3. Criterii de selecție a materialelor

- Q235B: Potrivit pentru medii interioare standard, zone exterioare uscate, suporturi generale pentru conducte și încasări de perete; 95% disponibilitate pe piață; cel mai mic cost de achiziție.

- Q355B: Potrivit pentru medii industriale cu praf, zone cu vibrații ale echipamentelor, suporturi de rezistență grea și conexiuni cu tensiune mare de vânt; oferă o limită de curgere cu 51% mai mare și o rezistență superioară la sarcini ciclice (alternante).

Finisare de precizie și soluții standardizate furnizate din fabrică

1. Componente standard finisate

- Corp canal principal: Tăiat la lungime folosind ferăstraie CNC la rece; fețele de capăt sunt perpendiculare și netede, fără bavurile de oxidare asociate tăierii cu plasmă, prevenind astfel golurile de asamblare.

- Fitinguri de capăt: plăci plate de capăt de conectare și plăci de etanșare la capătul canalului (plăcile de etanșare închid deschiderea canalului pentru a bloca ploaia și praful, încetinind astfel coroziunea internă)

- Componente ale canalului intern: nervuri de rigidizare interioare verticale (sudate în puncte pe pereții interiori pentru a preveni problema comună a canalului cu secțiune deschisă care se răspândește în exterior sub compresie)

- Accesorii laterale: plăci suport utilitare, urechi de prindere inter-coloană și cleme circulare pentru țevi (concepute pentru prindere laterală și conexiuni portante)

2. Fabricarea găurilor de șuruburi și prevederi de ridicare

- Fabricarea găurilor: Găurile de conectare portante sunt găurite cu precizie folosind o mașină CNC cu 3 axe (toleranță ±0,2 mm); compatibil cu șuruburi standard de gradul 4.8 și șuruburile de înaltă rezistență gradul 8.8; nu este necesară alezarea la fața locului

- Accesorii de ridicare: Pentru canalele de oțel structurale laminate la cald grele care depășesc 9m lungime, sunt prevăzute urechi de ridicare sudate simetric pe ambele părți; componentele mai scurte sunt ridicate direct prin flanșe, nefiind nevoie de sudare suplimentară

3. Configurații anti-coroziune și ignifugare specifice scenariului

- Utilizare standard în interior: îndepărtarea manuală a ruginii St3, urmată de un sistem de acoperire în două straturi (grund și strat superior); grosimea peliculei uscate de 55–90μm; oferă 8 ani de protecție la interior împotriva ruginii

- Utilizare în exterior pe coastă: îndepărtarea ruginii prin sablare Sa2.5 urmată de galvanizare la cald; grosimea stratului de zinc ≥70μm; oferă 8–12 ani de rezistență împotriva coroziunii prin pulverizare de sare

- Zone rezistente la foc: aplicarea unui strat subțire intumescent rezistent la foc peste stratul anticoroziv existent; îndeplinește standardul de evaluare a rezistenței la foc de 1 oră

4. Trei tipuri de configurații de produse finite montate pe podea

- Canal de bază suport echipament: Corp canal + placă de bază + rigidizare verticală internă + tratament complet anticoroziv; folosit pentru baze montate pe podea pentru ventilatoare și pompe de apă

- Canal tirant inter-coloană: Corp canal + urechi de legătură bilaterali + găuri pentru șuruburi de poziționare; utilizat pentru stabilizarea laterală și contravântuirea stâlpilor din oțel cu secțiune în H și a stâlpilor de țevi circulare

- Pane de incintă din oțel ușor: secțiuni în C formate la rece + plăci de capăt + pane; folosit pentru a susține panourile de oțel acoperite cu culoarea acoperișului și pereților.

5. Documentația de inspecție furnizată împreună cu transportul

Certificate originale de calitate a materialelor producătorului, înregistrări de inspecție vizuală și dimensională și ID-uri unice cu coduri de pulverizare ale componentelor - toate furnizate în limba engleză - pentru utilizare directă în aprobările de supraveghere a amplasamentului de peste mări și vămuire.

Avantajele practice cheie

1. Disponibilitate de la raft cu termen de livrare zero personalizare

Specificațiile complete ale oțelului pentru canale laminate la cald sunt păstrate în stoc, eliminând procesele care consumă mult timp, cum ar fi tăierea plăcilor, asamblarea și sudarea cu arc scufundat. În comparație cu termenul de livrare de 12-18 zile pentru grinzile în H, specificațiile standard pot fi procesate cu precizie și expediate în 24 de ore, răspunzând perfect nevoilor urgente de achiziții la scară mică, cum ar fi modernizarea fabricii, adăugările de conducte și reparațiile de asistență de urgență.

2. Designul cu canal deschis facilitează rutarea M&E (mecanică și electrică) integrată

Cavitatea interioară deschisă în formă de U oferă spațiu amplu pentru rutare; Cablurile de joasă tensiune și conductele mici de alimentare cu apă/drenaj pot fi încorporate și asigurate direct în interior, fără a necesita suporturi externe suplimentare. Spre deosebire de cavitățile înguste ale grinzilor în I sau cavitățile închise ale tuburilor pătrate, întreținerea sau înlocuirea viitoare a liniilor de M&E nu necesită tăierea stratului anticoroziv al componentei, reducând costurile de O&M cu peste 40%.

3. Designul plăcii din spate plat simplifică instalarea încastrată

Partea din spate a canalului de oțel este o suprafață plană continuă, permițând montarea directă la nivel pe pereții de forfecare din beton sau pe părțile laterale ale grinzilor de oțel, fără goluri proeminente sau interfețe inegale. Spre deosebire de flanșele conice ale grinzilor în I sau flanșele duble ale grinzilor H, instalarea împotriva ancorelor încorporate nu necesită lame pentru nivelare, reducând semnificativ timpul de muncă la fața locului.

4. Combinație flexibilă și modificare pentru structuri non-standard

Două canale din oțel structural laminate la cald pot fi sudate spate în spate într-un dispozitiv pentru a forma o secțiune echivalentă cu casetă închisă, depășind slăbiciunile inerente ale canalelor individuale în ceea ce privește rigiditatea la torsiune și stabilitatea laterală. De asemenea, pot fi îmbinate față în față pentru a forma coloane goale fără a fi nevoie de tăiere personalizată, rezolvând eficient problemele legate de deșeurile de materiale asociate coloanelor mici, nestandard.

5. Cost global optim pentru aplicații cu încărcătură ușoară

În condiții echivalente de contravântuire laterală și de încărcare de susținere, greutatea proprie este cu 13% mai mică decât cea a grinzilor în I de aceeași înălțime, ceea ce duce la reduceri simultane ale costurilor de achiziție de materii prime, logistică și ridicare. Atunci când deservesc numai funcții portante auxiliare, performanța îndeplinește pe deplin cerințele codului, fără deșeurile asociate cu capacitatea „supraproiectată” a grinzilor H sau a grinzilor I.

Comparație a patru tipuri principale de oțel structural pe baza criteriilor cheie de selecție

1. Diferențe în capacitățile de prindere și reținere

Numai canalele din oțel (canale C) au o capacitate de „prindere” cu profil deschis; deschiderea canalului permite încorporarea și strângerea directă a țevilor rotunde, a cablurilor circulare sau a secțiunilor structurale mai mici, fără a fi nevoie de fitinguri de cleme externe. Grinzile în H, grinzile în I și tuburile pătrate se bazează pe atașamente externe, făcând punctele de prindere predispuse la deplasarea sub sarcină și rezultând o stabilitate slabă împotriva vibrațiilor sau balansării liniilor susținute.

2. Diferențe de funcție structurală și limite

- Grinzi în H: Rigiditate bidirecțională echilibrată; potrivit pentru grinzi portante primare în pardoseli și acoperișuri cu deschidere mare; capabil să reziste la sarcini verticale grele susținute.

- Grinzi în I: rezistență excelentă la încovoiere de-a lungul axei puternice; potrivit pentru grinzi secundare în platforme și podele mici spre mijlocii; proiectat pentru îndoire verticală unidirecțională.

- Canale din oțel structural laminat la cald: potrivite pentru contravântuiri laterale, suporturi, componente încorporate și prindere de reținere; este interzisă utilizarea ca grinzi primare de sine stătătoare supuse îndoirii verticale pe travee care depășesc 8 metri.

- Tuburi patrate: excelenta rezistenta la torsiune bidirectionala; profilul închis oferă rezistență durabilă la coroziune; utilizat în principal pentru coloane verticale; cu toate acestea, repararea coroziunii în interiorul secțiunii goale după tăierea găurilor este extrem de dificilă.

3. Diferențe în modificarea și întreținerea post-instalare

Canalele de oțel au trei laturi expuse, permițând sudarea plăcilor de susținere sau a urechilor în orice locație, fără șlefuire internă. În schimb, odată ce o gaură este tăiată într-un tub pătrat, cavitatea internă nu poate fi curățată de rugină sau revopsită, creând un risc ridicat de coroziune internă ascunsă. Îmbinarea la fața locului a secțiunilor scurte de canal și modificarea locațiilor găurilor sunt procese simple care pot fi executate independent de tehnicienii standard de șantier.

4. Rezumatul caracterului adecvat al aplicației

Acordați prioritate canalelor din oțel laminat la cald pentru suporturile exterioare ale conductelor, componentele încorporate în pereți cortină și contravântuiri inter-coloană; acordați prioritate grinzilor H pentru grinzile primare de acoperiș care acoperă suprafețe mari; prioritizarea grinzilor în I pentru grinzile secundare în trotuare și platforme; și acordați prioritate tuburilor pătrate pentru coloanele decorative exterioare.

Proces de producție de precizie end-to-end

I. Flux de lucru standard de prelucrare pentru oțel cu canale laminate la cald

1. Reinspecția materiei prime: Verificați calitatea și modelul materialului; inspectați pentru înclinare laterală sau răsucire; îndreptați mecanic componentele neconforme în prealabil; respingeți materiile prime cu coroziune adâncă la suprafață.

2. Tăiere de precizie CNC: Tăiați la lungime folosind ferăstraie la rece; pregătiți teșituri de sudură în formă de V pe benzi și flanșe pentru îmbinările cap la cap cu deschidere lungă pentru a asigura o penetrare completă.

3. Poziționarea accesoriilor și sudarea prin prindere: Poziționați rigidizările, plăcile de capăt și clemele conform desenelor; se potrivesc cu precizie rigidizările interne în cavitatea canalului, menținând un spațiu de potrivire de ≤0,8 mm.

4. Sudare protejată cu gaze: Efectuați sudare continuă cu ecranare cu gaz CO2 pentru a preveni porozitatea; supuneți sudurile cap la cap cu încărcare critică la eșantionare cu ultrasunete (UT) pe baza standardelor de gradul II.

5. Realizare de precizie a găurilor: găuri CNC pentru punctele de conectare cu sarcini grele; creați diferite găuri de proces la fața locului și debavurați marginile.

6. Corectarea deformării: Corectați curbarea sau răsucirea indusă de sudare folosind îndreptarea la flacără la temperatură joasă pentru a evita compromiterea proprietăților mecanice ale materialului de bază.

7. Tratament anticoroziv de suprafață: Aplicați un strat anticoroziv sau galvanizare la cald după îndepărtarea gradată a ruginii; permite acoperirii să se întărească în mod natural pentru a îndeplini standardele.

8. Inspecție finală și ambalare: Marcați numerele de identificare ale componentelor; verificați toate dimensiunile; pachet pentru transport maritim folosind folie elastică impermeabilă și paleți din lemn.

II. Proces special pentru asamblarea secțiunilor cu două canale

Poziționați două canale din oțel structural laminat la cald pe ambele părți folosind un dispozitiv dedicat → fixați cu suduri intermitente pentru a preveni alinierea greșită → efectuați sudare continuă pe toată lungimea pe părțile exterioare → efectuați îndreptarea laterală generală → efectuarea completă a găurilor și tratamentul anticoroziv. Componenta sudata rezultata ofera o rigiditate bi-directionala comparabila cu o grinda cu sectiune cuta de aceleasi specificatii, reducand in acelasi timp costurile cu 22%. III. Analiza comparativă a procedurilor de prelucrare a oțelului structural

- Grinzi în H: implică mai multe etape - asamblarea plăcilor, sudarea cu arc scufundat și îndreptarea flanșei; proces complex; în primul rând fabricate la comandă.

- Grinzi in I/Otel canal: Presupune numai taierea materialului laminat la cald si sudarea componentelor mici; proces simplificat; implică în primul rând procesarea în profunzime a stocurilor disponibile.

Parametri de performanță standardizați complet

1. Toleranțe dimensionale

- Abatere lungime totală a componentei: ±3mm

- Deformare laterală (camber/sweep): ≤L/1000 (unde L este lungimea reală a componentei)

- Răsucirea flanșei și înclinarea față de capăt: Conform standardelor naționale GB/T 707 pentru oțel de canal laminat la cald.

2. Proprietăți mecanice ale materialului de bază

3. Parametrii structurali în secțiune transversală

- Caracteristici de rigiditate: Performanța de îndoire pe axele puternice îndeplinește cerințele pentru grinzile secundare ușoare; rigiditatea laterală a axei slabe este insuficientă; rezistența la torsiune a unui singur membru este slabă; este strict interzisă încărcarea la mijlocul deschiderii fără sprijin lateral.

- Coeficient de rezistență la vânt: Fixat la 1,40 (mai mic decât grinzile H echivalente, mai mare decât tuburile rotunde fără sudură); risc mai mic de deformare indusă de vânt pentru suporturile exterioare cu profil redus.

- Capacitate de încărcare de prindere: Capacitate mecanică unică pentru prindere/reținere localizată; rezistă la forțele de strângere laterale și radiale - o caracteristică structurală care nu se găsește în alte secțiuni de oțel cu profil deschis.

4. Standarde de inspecție a sudurii

- Suduri cap la cap portante primare: inspectie suduri grad II; Rată de eșantionare de 20% pentru testarea cu ultrasunete (UT) la punctele critice de tensiune/conexiune.

- Suduri de filet plăci de rigidizare și urechi: numai inspecție vizuală; conformitatea necesită absența stropilor reci, a porozității sau a stropilor de sudură.

5. Parametrii de conectare și accesorii

- Selectarea șuruburilor: șuruburi standard de grad 4.8 pentru suporturi statice convenționale; Șuruburi de înaltă rezistență de gradul 8.8 pentru echipamente vibrante sau conexiuni cu tensiune ridicată.

- Grosimea plăcii de conectare: Gama standard de 8–20 mm; selectate pe baza cerințelor specifice de tensiune laterală și forfecare.

Cum să selectați un producător de înaltă calitate de grinzi cu structură de oțel?

1. Stoc cuprinzător și transport rapid trans-regional

HAISHENG deține stoc gata de canale din oțel structural laminat la cald (dimensiuni 10#–28#) în patru baze de producție majore, onorând comenzi pentru piețele interne, din Asia de Sud-Est și din Asia Centrală. Eliminam intarzierile cauzate de lipsa stocurilor intermediare; comenzile standard care necesită o procesare de precizie sunt încărcate și expediate în 48 de ore, în timp ce exporturile de containere complete sunt procesate cu încărcare simplificată a containerelor.

2. Prelucrare specializată pentru componente cu profil deschis

Pentru a face față provocărilor, cum ar fi evazarea flanșei și pentru a asigura o potrivire strânsă pe suprafețele înclinate, utilizăm dispozitive de poziționare specializate care păstrează toleranța de potrivire pentru rigidizări și cleme în limitele de 0,5 mm. Acest lucru rezolvă problemele obișnuite ale industriei, cum ar fi conexiunile slăbite pe suprafețe înclinate și slăbirea structurală sub sarcină.

3. Livrare de export multilingvă conformă

Oferim versiuni originale în limba engleză ale tuturor documentației și rapoartelor de testare din fabrică, inclusiv verificarea SGS terță parte pentru galvanizarea la cald și grosimea peliculei de vopsea. Documentația noastră îndeplinește toate cerințele de conformitate pentru auditurile proprietarilor de proiecte din străinătate, vămuirea și licitarea proiectelor.

4. Anti-coroziune la cerere și modificarea componentelor

Personalizăm soluții anticorozive pentru climatul șantierului proiectului, aplicând tratamente diferențiate pentru zonele interioare, de coastă și chimio-industriale. Acceptăm modificări non-standard, cum ar fi sudarea canalului spate în spate, cleme personalizate și perforarea excentrice, eliminând nevoia clienților de a externaliza procesarea suplimentară.

5. Suport tehnic gratuit pentru selecția structurală

Asistența înainte de vânzare include îndrumări de specialitate privind diferența dintre canalele laminate la cald și cele formate la rece pentru a preveni riscurile de siguranță structurală cauzate de selecția necorespunzătoare. Asistența post-vânzare acoperă asistența tehnică de la distanță pentru contravântuirea la altitudine mare și instalarea consolelor, alături de trasabilitatea permanentă prin numerotarea pieselor componente.

FAQ

Î1: Oțelul canal laminat la cald și oțelul în formă de C format la rece pot fi înlocuite unul cu celălalt?

R: Nu, nu pot fi înlocuite. Materialul de bază al canalului de oțel structural laminat la cald a suferit tratament termic și călire, care are o duritate și rezistență la impact puternice. Este utilizat pentru sarcini structurale permanente; în timp ce oțelul în formă de C format la rece are un perete subțire și este predispus la deformare și este utilizat numai pentru grinzile de incintă. Specificația interzice utilizarea acestuia pentru tiranți și suporturi portante.

Î2: Care este lungimea maximă a unui oțel cu un singur canal?

R: Fără suport lateral, deschiderea maximă este de 4,5 metri. Dacă deschiderea depășește aceasta, trebuie adăugate tiranți laterali sau o structură cu două canale pentru a preveni răsturnarea laterală a axei slabe.

Î3: Este necesar să se efectueze un tratament anticoroziv în interiorul cavității de oțel a canalului?

R: Procesul de sablare și pulverizare poate acoperi întregul interior al cavității și nu este nevoie de tratament suplimentar; stratul de zinc al procesului de galvanizare la cald poate adera uniform la cavitatea interioară. Numai oțelul cu canal închis nu poate fi protejat intern de coroziune și nu există puncte oarbe de rugină în interiorul oțelului pentru canal.

Î4: Care sunt criteriile de selecție pentru oțel pentru canale de tip A și tip B?

A: Pentru sarcini ușoare statice și deschideri scurte, tipul A este selectat pentru a economisi costurile de achiziție; pentru tiranți de mare altitudine, vibrații ale echipamentelor și încărcături de impact lateral, tipul B este selectat pentru a adăuga o flanșă mai groasă pentru a preveni strivirea și crăparea locală.

Q5: Poate fi folosit oțelul canal ca grinda principală a acoperișului?

R: Nu este recomandat. Secțiunea transversală deschisă are o stabilitate la torsiune extrem de slabă, iar încărcările alternative de vânt și zăpadă de pe acoperiș pot cauza răsucirea și defectarea componentei. Poate fi folosit doar ca grindă secundară pentru tiranții de acoperiș și nu poate fi folosit ca grindă principală portantă.
